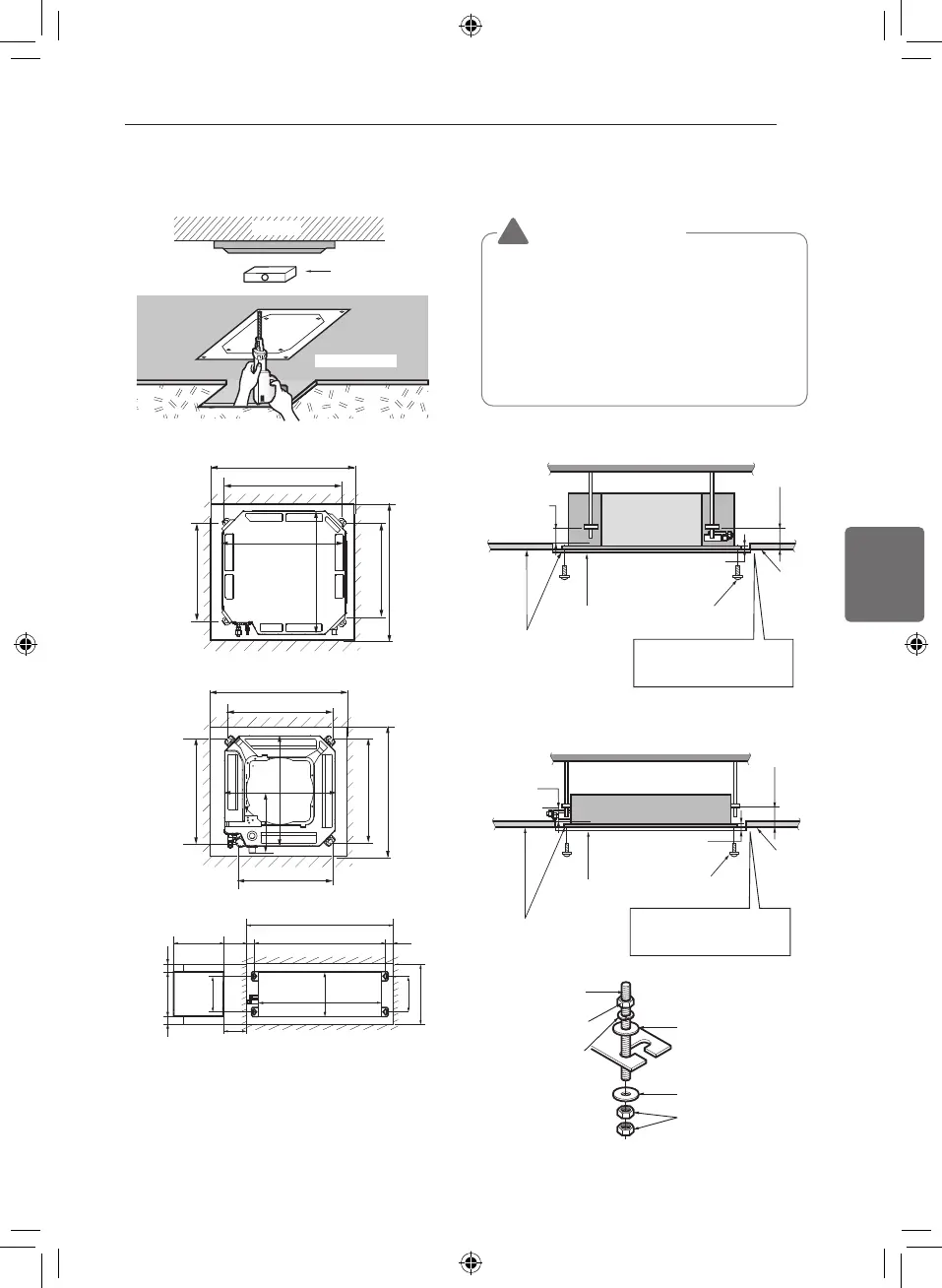

MONTAGE DER INNENEINHIT
11
DEUTSCH
MONTAGE DER INNENEINHIT
Einheit: mm
Einheit: mm
671
TQ/TR Gehäuse
TP/TN/TM Gehäuse
585~660
517
461
517
585~660
523
570
570
319
Deckenpaneel
Wasserwaage
Decke
875(Deckenöffnung)
787(Befestigungsschraube)
684(Befestigungsschraube)
875(Deckenöffnung)
840 Abmessung der Einheit
840
Abmessung der Einheit
TU Gehäuse
600
250
965
1 065
50
50
466
860
448
400 4040
306
354
Einstellschraube für
Papiermodell (4 Stück)
Papierschablone
zur Montage
Deckenpanel
150 mm
Deckenpanel
Decke
Öffnen Sie die Deckenverkleidung
entlang der Außenkante des
Papiermodells
Kernstück der
Klimaanlage
Halten Sie die Länge von 15 ~ 18 mm
zwischen der Unterseite der
Klimaanlage und der Deckenfläche
Gleiche Höhe
einstellen
Deckenpanel
Den Abstand
des Bolz
en
zur Halterung
auf 40 mm
belassen
Den Abstand
des Bolzen
zur Halterung
auf 40 mm
belassen
Deckenpanel
Einstellschraube für
Papiermodell (4 Stück)
Papierschablone
zur Montage
70 mm
Gleiche Höhe einstellen
Decke
Öffnen Sie die Deckenverkleidung
entlang der Außenkante des
Papiermodells
Kernstück der Klimaanlage
DeckenpanelDeckenpanelDeckenpanel
Halten Sie die Länge von 20 ~ 22
mm zwischen der Unterseite der
Klimaanlage und der Deckenfläche
Flache Scheibe für M10
(Zubehör)
Flache Scheibe für M10
(Zubehör)
Aufhängungsbolzen
(W3/8 oder M10)
Mutter (W3/8 oder M10)
Mutter
(W3/8 oder M10)
Federscheibe
(M 10)
Deckenpanel
4-WEGE
1-WEGE
* Diese Funktion kann je nach Modell variieren.
- Wählen und markieren Sie die Position für die
Befestigungsschrauben und die Bohrung für die
Kondensatleitung.
- Wählen Sie die Position der Befestigungsschrauben
leicht in Richtung des Abwassers geneigt, nach dem
die Richtung der Abwasserleitung gewählt wurde.
- Bohren Sie das Loch für die Verankerungsschraube
in die Wand.
• Dieses Klimagerät verwendet eine
Kondensatpumpe.
• Installieren Sie die Einheit waagerecht mit
Hilfe einer Wasserwaage.
• Während der Installation muss darauf
geachtet werden, dass die Elektrokabel nicht
beschädigt werden.
ACHTUNG
!
