23
FRAFRANÇAIS

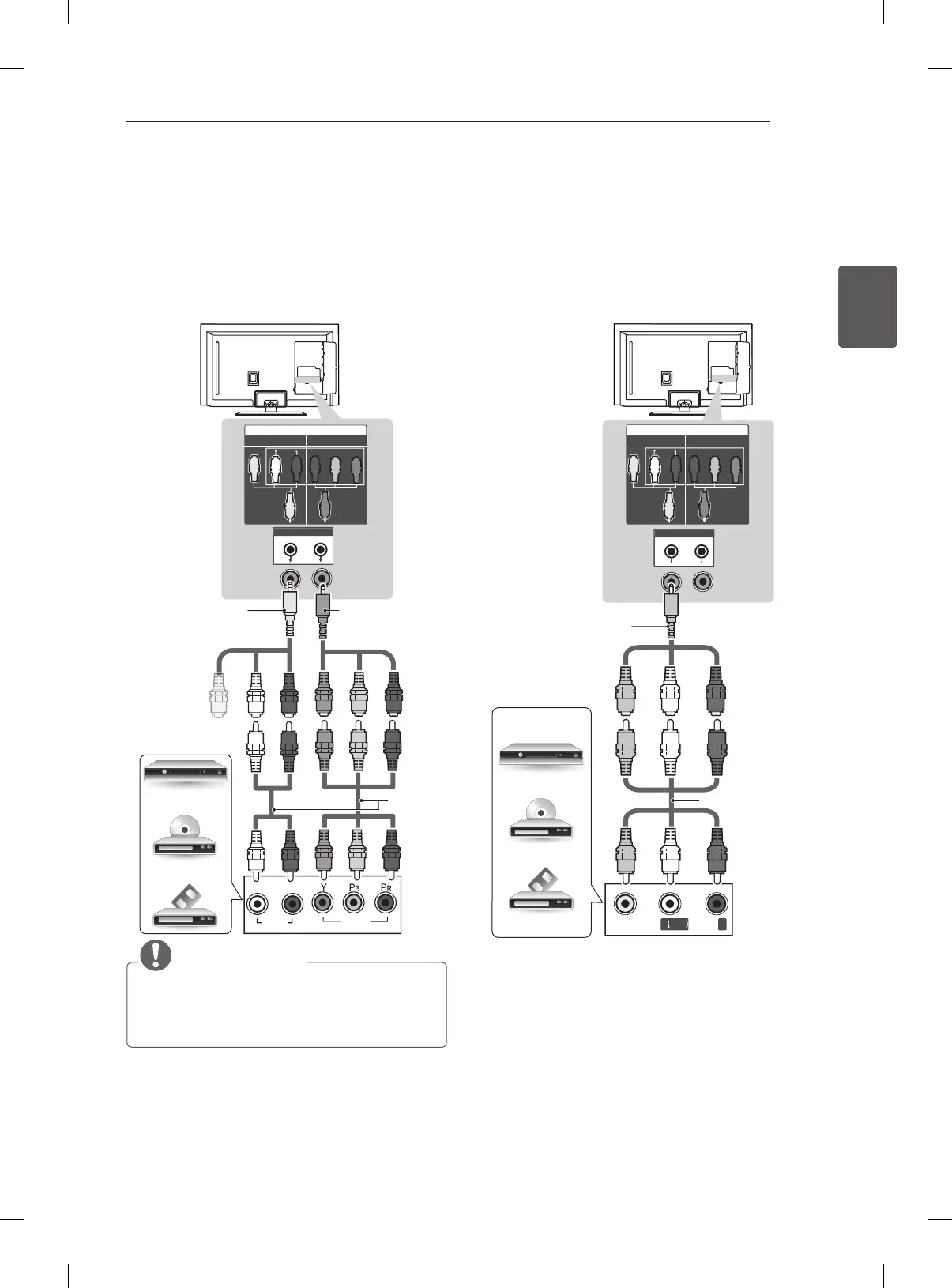

ÉTABLISSEMENT DE CONNEXIONS
Connexion composite
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec
le câble composite comme indiqué sur l’illustration
suivante.
VIDEO
MONO
( )
AUDIOL R
IN
COMPONENT
AV
PB
P
R
Y
VIDEO
AUDIO
ROUGE
ROUGE
ROUGE
BLANC
BLANC
BLANC
JAUNE
JAUNE
JAUNE
VCR / DVD / Blu-Ray
/ boîtier câble HD
(Utilisez le câble vidéo
Composite fourni.)
(*Non fourni)
Connexion en composantes
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la
TV. Connectez le périphérique externe et la TV
avec un câble composante comme indiqué sur
l’illustration suivante.
VIDEO
AUDIO
L R
IN
COMPONENT
AV
PR
PB Y
VIDEO
AUDIO
REMARQUE
y
Si les câbles sont mal installés, l’image
peut s’afficher en noir et blanc ou avec des
couleurs de mauvaise qualité.
ROUGE ROUGE ROUGE
BLEU BLEU BLEU
VERT VERT VERT
ROUGE ROUGE ROUGE
BLANC BLANC BLANC
JAUNE
DVD / Blu-Ray /
boîtier câble HD
(Utilisez le câble vidéo
Composite fourni.)
(*Non fourni)
VERTJAUNE
JAUNE
(Utilisez le câble
composant vidéo fourni.)
