LG T7WM2MINI - Anschluss des Zulaufschlauchs

15
DE
3
Ziehen Sie den Schaumstoffblock heraus und
bewahren Sie ihn für zukünftige Verwendung
auf.
• Wenn die Waschmaschine später einmal
bewegt werden muss, hilft der
Schaumstoffblock dabei, Transportschäden
am Gerät zu verhindern.
HINWEIS
• Um Schäden zu vermeiden, entfernen Sie den
Schaumstoffblock erst am endgültigen
Aufstellort aus dem Zusatz-Gerät.
4
Drehen Sie die obere Abdeckung um 180
Grad.
• Decken Sie die obere Öffnung mit dem
Deckel ab und befestigen Sie ihn mit 4 Typ B
Schrauben.
5
Befestigen Sie die beiden hinteren Halterungen
mit je 4 Typ A Schrauben oben auf der
Rückseite des Zusatz-Geräts.
6
Platzieren Sie das Haupt-Gerät auf dem
Zusatz-Gerät.
• Stellen Sie sicher, dass die 4 Füße arretiert
sind und die Füße des Haupt-Geräts genau
in die Öffnungen des Zusatz-Geräts passen.
Waschmaschinenfuß
Waschmaschinenfuß
7
Verbinden Sie die beiden Geräte sicher an den
Ecken mittels 14 Typ A Schrauben.
• Montieren Sie zuerst die Schrauben an den
beiden Seiten des Geräts und anschließend
die Schrauben an der Vorder- und Rückseite.
HINWEIS
• Es kann zu Montageproblemen führen, wenn
Sie die Reihenfolge der Verschraubung nicht
beachten.
• Benutzen Sie 2 Typ C Schrauben um die
Geräte an der Aufbaufassung zu verbinden.
1
1
2
3
Aufbaufassung
8
Drehen Sie vorsichtig an den Füßen des
Haupt-Geräts, bis es eng an dem Zusatz-Gerät
sitzt.
HINWEIS
• Das Zusatz-Gerät funktioniert nicht alleine.
DE
Anschluss des Zulaufschlauchs
• Der Wasserdruck muss zwischen 0,1 MPa und
0,8 MPa betragen (1.0‒8.0 kgf/cm
2
, 1,0 - 8,0 bar).
• Ziehen Sie den Wasserversorgungsschlauch nicht
allzu fest an.
• Falls der Wasserdruck über 0,8 MPa (8,0 bar)
liegt, muss ein Druckminderer installiert werden.
• Kontrollieren Sie den Zustand des Schlauchs von
Zeit zu Zeit und ersetzen Sie ihn gegebenenfalls.
• Setzten Sie sich mit dem Kundendienst in
Verbindung, falls keine Gummidichtung enthalten
ist.

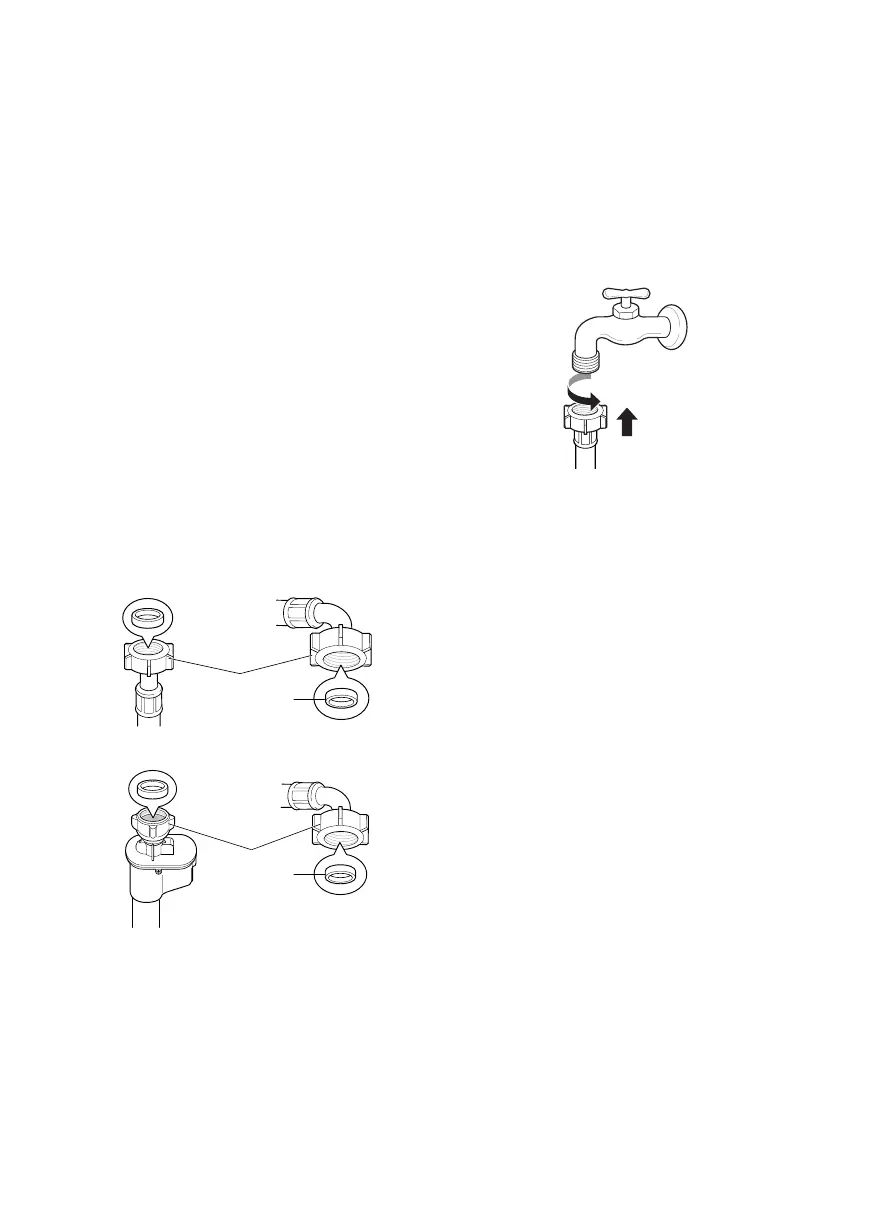

Überprüfen der Gummidichtung am
Zulaufschlauch
Zusammen mit den Wasserzulaufschläuchen
werden zwei Gummidichtungen geliefert.
Sie dienen zur Vermeidung von
Wasserundichtigkeiten.
Vergewissern Sie sich, dass der Anschluss am
Wasserhahn fest genug ist.
Schlauchanschluss
Gummidichtung
Schlauchanschluss
Gummidichtung
Anschluss des Schlauchs an den
Wasserhahn
Anschluss des anschraubbaren Schlauchs
an einen Wasserhahn mit Gewinde
Schrauben Sie den Schlauchanschluss an den
Wasserhahn des Zulaufs.
