29
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
5.10
AKQ
ALL
AAC (x1)
AAN (x1)
AAN
AAC
1/2" (≈13 mm)
3/4" (≈19 mm)

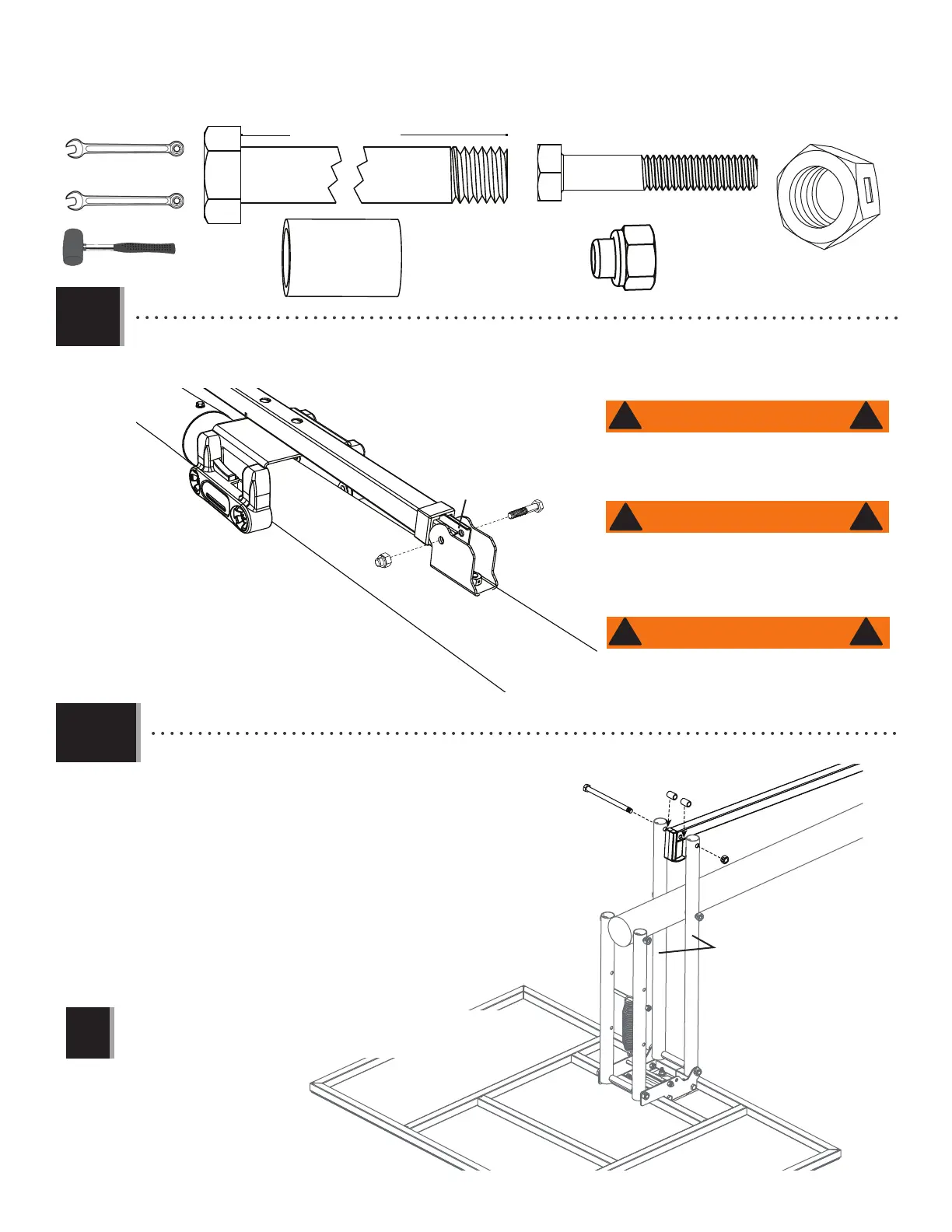

• Attach the inner channel (AKQ) to the pole bracket (ALL) with the hardware indicated.
• Sujete el canal interno (AKQ) al soporte de poste (ALL) usando el herraje indicado.
• Attachez le canal interne (AKQ) au support de poteau (ALL) à l’aide de la quincaillerie indiquée.
• Secure the outer tube (ALB) to the long extension arms (AKB) with
the hardware shown. If needed, use a rubber mallet to tap
the hardware into place.
• Attachez le tube externe (ALB) aux bras de rallonge longs (AKB) à
l’aide de la quincaillerie indiquée. Si nécessaire, employez
un maillet en caoutchouc pour frappez la quincaillerie en
place.
• Sujete el tubo externo (ALB) a los brazos de extensión largos (AKB)
usando el herraje ilustrado. Si es necesario, use un mazo
de goma para golpear el herraje en su lugar.
• Tighten the centerlock nut (AAX) until it is fl ush with the end of the bolt.
• Serrez l’écrou de blocage central (AAX) jusqu’à ce qu’il soit au ras de l’extrémité du boulon.
• Apriete la tuerca de bloqueo central (AAX) hasta que esté a ras del extremo del perno.
!
ALB
AKB
AAD
AAX
ABO
ABO
AAX (x1)
ABO (x2)
AAD (x1)
5.9
7 1/16 in/po (18 cm)
(2)
(2)
WARNING
Do not overtighten the cap nut. If the end of
the bolt breaks through the plastic cap, call our
Customer Service Department. Exposed threads
on the end of the bolt may cause serious injuries.
AVERTISSEMENT
Ne pas serrer excessivement l’écrou à chape.
Si l’extrémité du boulon passe au travers du
chapeau en plastique, veiller appeler le Service à
la clientèle. Si le filetage à l’extrémité du boulon
est exposé il peut causer des blessures graves.
ADVERTENCIA
No apretar demasiado la tuerca ciega. Si el
extremo del perno extiende por el plástico, llamar
a nuestro Departamento de servicios a clientes.
Hilos expuestos podrían causar lesiones graves.
!
!
! !
!!
