30
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
5.11
5.12

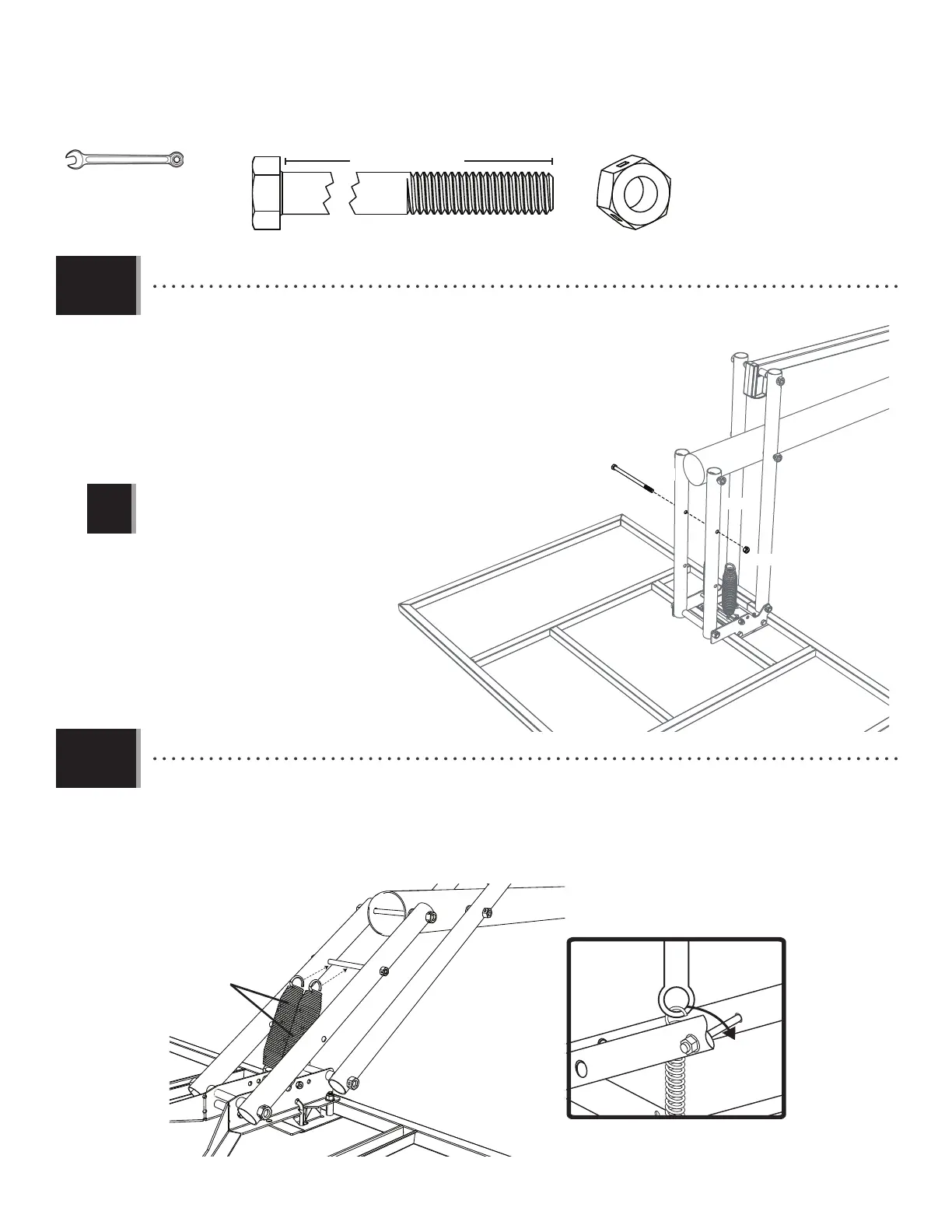

• Insert the hex bolt (AAZ) through the holes in the short extension arms (AKC) that are closest
to the pole. Secure the bolt to the short extension arms with a centerlock nut (ABB).
• Insérez le boulon hexagonal (AAZ) à travers les trous dans les bras de rallonge courts (AKC)
qui sont les plus proches du poteau. Attachez le boulon aux bras à l’aide d’un écrou
de blocage central de (ABB).
• Inserte un perno hexagonal (AAZ) por los agujeros en los brazos de extensión cortos (AKC)
que están más cerca el poste. Sujete el perno a los brazos usando una tuerca de
bloqueo central (ABB).
• Raise the backboard to the highest position. Using the closed end of a wrench, stretch the springs (AJY) up and over
the hex bolt (AAZ) one at a time as shown.
• Remontez le panneau à la position plus haute. En utilisant l’extrémité fermée d’une clé, étirez les ressorts (AJY) sur le
boulon hexagonal (AAZ) un par un comme illustré.
• Levante el tablero a la posición más alta. Usando el extremo cerrado de una llave, estire los resortes (AJY) sobre el
perno de (AAZ) uno por uno como se muestra.
• Tighten the centerlock nut (ABB) until it is fl ush with the end of the bolt.
• Serrez l’écrou de blocage central (ABB) jusqu’à ce qu’il soit au ras de l’extrémité du boulon.
• Apriete la tuerca de bloqueo central (ABB) hasta que esté a ras del extremo del perno.
!
7”
ABB (x1)
AAZ (x1)
AAZ
ABB
AKC
AKC
9/16" (≈14 mm)
AJY
AAZ
18 cm (7 in/po)
(2)
