27
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
5.10
9/16” (≈14mm) (x2)
ABA (x1)
6 1/2” (16.5 cm)
ABB (x1)

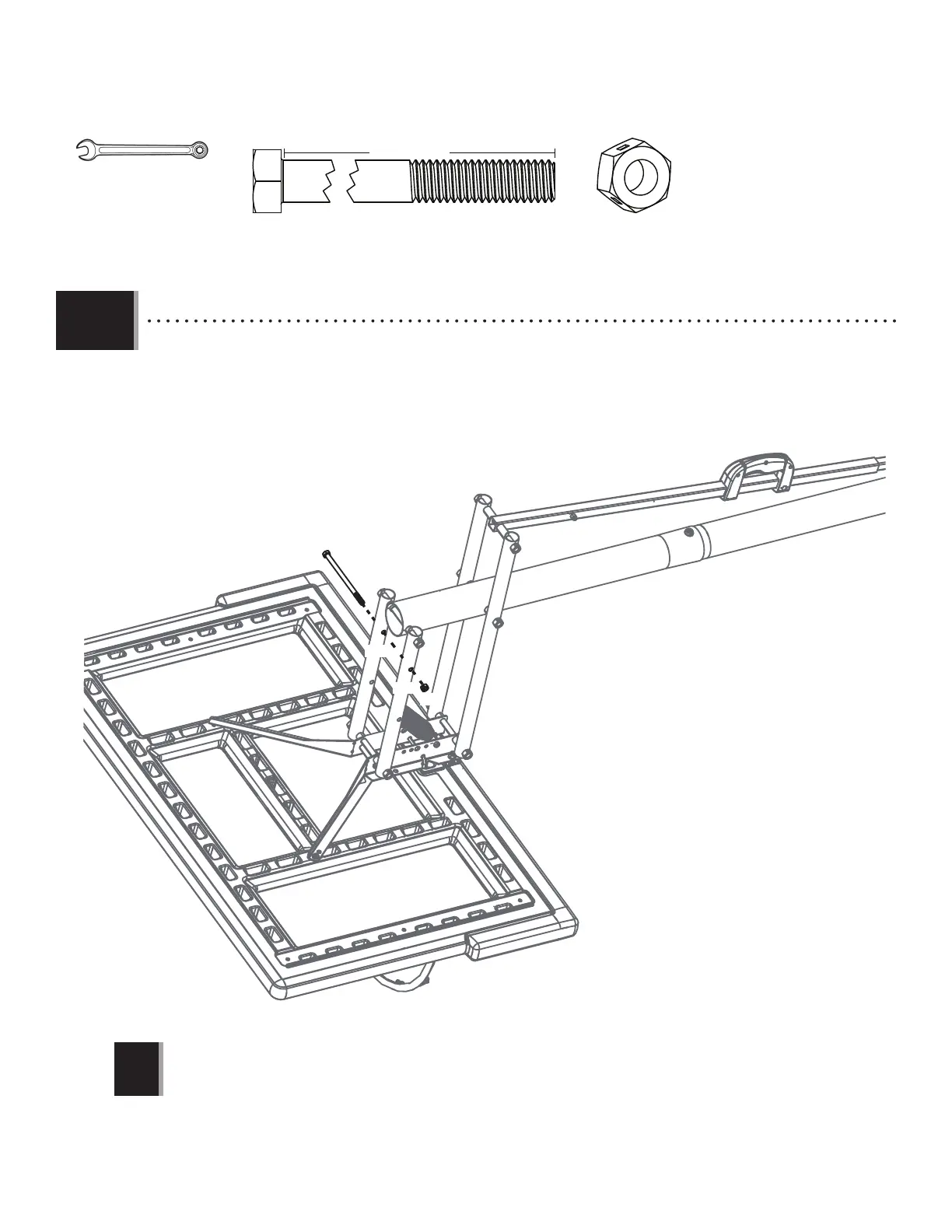

• Insert the hex bolt (ABA) through the holes in the short extension arms (AKC) that are closest to the pole. Secure the hex
bolt to the short extension arms with the centerlock nut (ABB).
• Insérez le boulon hexagonal (ABA) à travers les trous dans les bras de rallonge courts (AKC) qui sont les plus proches du
poteau. Attachez le boulon aux bras à l’aide d’un écrou de blocage central (ABB).
• Inserte un perno hexagonal (ABA) por los agujeros en los brazos de extensión cortos (AKC) que están más cerca el poste.
Sujete el perno a los brazos usando una tuerca de bloqueo central (ABB).
ABA
ABB
AKC
AKC
!
• Tighten the centerlock nut (ABB) until it is fl ush with the end of the bolt.
• Serrez l’écrou de blocage central (ABB) jusqu’à ce qu’il soit au ras de l’extrémité du boulon.
• Apriete la tuerca de bloqueo central (ABB) hasta que esté a ras del extremo del perno.
To Next Page
