Installazione
*NOTA:quando si utilizzano ingressi ad alto livello, se si sente il rumore del motore collegare il
cavo nero al punto di massa del telaio. Se il rumore è ancora presente, rivolgersi al
rivenditore più vicino o al servizio di assistenza Lightning Audio.
COME USARE LE FREQUENZE
DI INCROCIO PASSIVE
Una frequenza di incrocio passiva è un
circuito che utilizza condensatori e/o
bobine ed è piazzata sui cavi degli
altoparlanti tra l’amplificatore e
l’altoparlante. La frequenza di incrocio
delega all’altoparlante una gamma
specifica di frequenze per ottenere
prestazioni ottimali dello stadio pilota.
Una rete di frequenza di incrocio potrà
eseguire una di tre funzioni: Passa-alto
(condensatori), Passa-basso (induttori o
bobine) e Passa-banda (una combinzione
tra condensatore e bobina).
Le reti di frequenza di incrocio passiva
usate più communemente sono i sistemi
da 6dB/ottava. Esse sono facili da
costruire e richiedono un componente
per filtro. Sistemando questo filtro in serie
con il circuito, si potrà ridurre la tensione
all’altoparlante di 6dB/ottava al di sopra o
al di sotto del punto di incrocio, a
secondo del tipo di filtro—o passa-alto o
passa-basso. I sistemi più complessi,
quali il 12dB/ottava oppure il
18dB/ottava, possono causare problemi
d’impedenza se non sono stati progettati
professionalmente.
Le frequenze di incrocio passive
dipendono direttamente dall’impedenza
dell’altoparlante e dal valore dei suoi
componenti per quanto riguarda la
precisione. Quando i componenti delle
frequenze di incrocio passive vengono
usati in sistemi ad altoparlanti multipli, si
dovrà prendere in considerazione sia
l’effetto dell’incrocio sull’impedenza totale che l’impedenza dell’altoparlante quando si determinano i
carichi dell’amplificatore.
ATTENZIONE: Gli amplificatori della Lightning Audio non sono raccommandabili per i
carichi d’impedenza al di sotto di 2 stereo e carichi da 4 in
parallelo (mono).

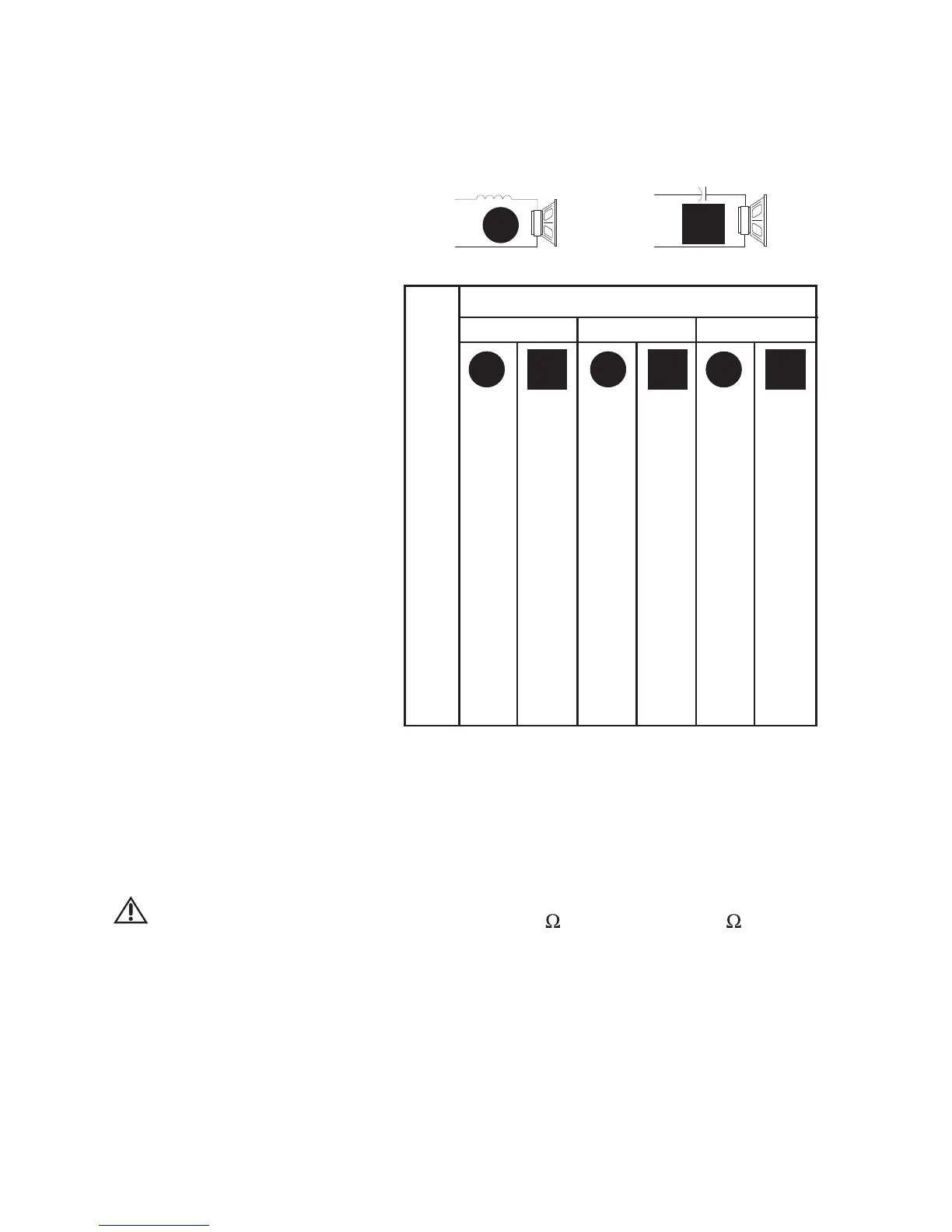

80 4.1mH 1000µF 8.2mH 500µF 16mH 250µF
100 3.1mH 800µF 6.2mH 400µF 12mH 200µF
130 2.4mH 600µF 4.7mH 300µF 10mH 150µF
200 1.6mH 400µF 3.3mH 200µF 6.8mH 100µF
260 1.2mH 300µF 2.4mH 150µF 4.7mH 75µF
400 .8mH 200µF 1.6mH 100µF 3.3mH 50µF
600 .5mH 136µF 1.0mH 68µF 2.0mH 33µF
800 .41mH 100µF .82mH 50µF 1.6mH 26µF
1000 .31mH 78µF .62mH 39µF 1.2mH 20µF
1200 .25mH 66µF .51mH 33µF 1.0mH 16µF
1800 .16mH 44µF .33mH 22µF .68mH 10µF
4000 .08mH 20µF .16mH 10µF .33mH 5µF
6000 51mH 14µF .10mH 6.8µF .20mH 3.3µF
9000 34mH 9.5µF 68mH 4.7µF .15mH 2.2µF
12000 25mH 6.6µF 51mH 3.3µF 100mH 1.6µF
Freq.
Hertz
Impedenza dell’altoparlante
2 OHMS
8 OHMS
4 OHMS
L L
L
C C
C
6dB/ottava passa-basso
6dB/ottava passa-alto
L
C
L = Passa-basso (induttore)
C = Passa-alto (condensatore)
Per ulteriori ragguagli, consultate il vostro rivenditore
autorizzato Lightning Audio.
