D-3
MAINTENANCE MANTENIMIENTO ENTRETIEN
COMPONENT REPLACEMENT
PROCEDURES

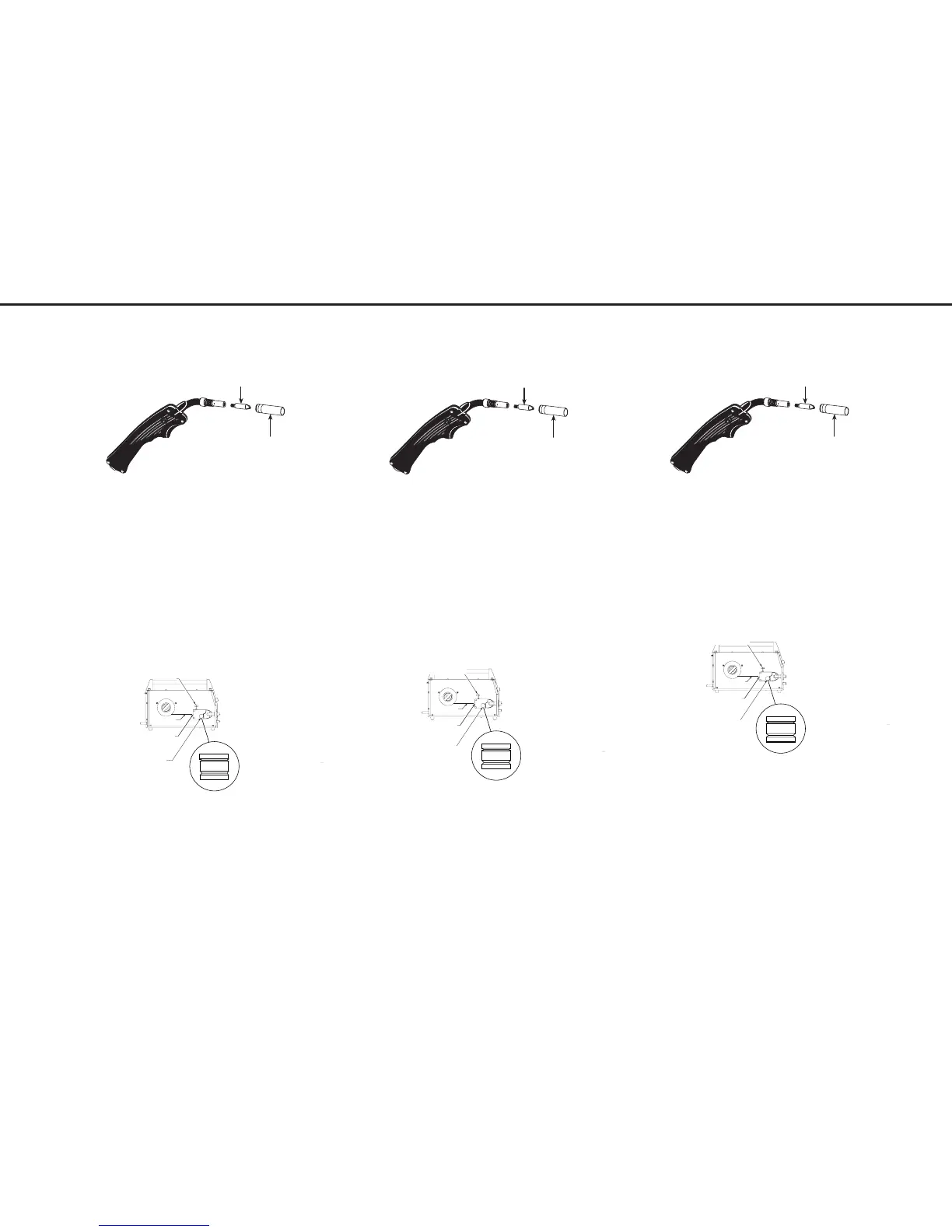

FIGURE D.1 – CONTACT TIP REPLACEMENT
CHANGING THE CONTACT TIP
1. Refer to Figure D.1. Remove the nozzle from the gun by
unscrewing it counter-clockwise.
2. Remove the existing contact tip from the gun by unscrew-
ing it counter-clockwise.
3. Insert and tighten the desired contact tip. Do not over-
tighten.
4. Replace the nozzle.
CHANGING THE DRIVE ROLL
FIGURE D.2 – DRIVE ROLL REPLACEMENT
The machine Wire Feed Drive Roll has two grooves; both for
0.035” (0.9 mm) flux-cored steel electrode. See Figure D.2.
Reverse the drive roll as follows.
Refer to Figure D.2.
1. Make certain the machine power switch is OFF - “0”.
2. Open the spring loaded pressure arm. Lift up the idle roll
arm.
3. Remove the Thumbscrew holding the drive roll.
PROCEDIMEINTOS PARA EL REEMPLAZO
DE COMPONENTE
FIGURA D.1 – REEMPLAZO DE LA PUNTA DEL CON-
TACTO
CAMBIO DE LA PUNTA DE CONTACTO
1. Vea la Figura D.1. Quite la boquilla de la pistola
desatornillándola en sentido contrario de las manecillas
del reloj.
2. Retire la punta de contacto existente de la pistola
desatornillándola en sentido contrario de las manecillas
del reloj.
3. Inserte y ajuste la punta de contacto deseada. No apri-
ete demasiado.
4. Reemplace la boquilla.
CAMBIO DEL RODILLO IMPULSOR
FIGURA D.2 – REEMPLAZO DEL RODILLO IMPULSOR
El Rodillo Impulsor de Alimentación de Alambre tiene dos
ranuras, ambas para electrodo tubular de 0.035" (0.9 mm).
Ver Figura D.2.
Invierta el rodillo impulsor como se indica a continuación.
Vea la Figura D.2.
1. Asegúrese de que el interruptor de corriente de la
máquina está en OFF (Apagado) - "0".
2. Abra el brazo de presión con resorte. Levante el rodillo
de tensión.
3. Retire el Tornillo Mariposa que sostiene el rodillo impul-
sor.
REMPLACEMENT DE PIÈCES
FIGURE D.1 – REMPLACEMENT DU TUBE CONTACT
CHANGER LE TUBE CONTACT
1. Voir Figure D.1. Retirer la buse de la torche en la dévis-
sant dans le sens contraire des aiguilles d’une montre.
2. Retirer le tube contact de la torche en le dévissant dans
le sens contraire des aiguilles d’une montre.
3. Enfiler et visser le nouveau tube contact. Ne pas trop
serrer.
4. Replacer la buse.
CHANGER LE GALET D’ENTRAÎNEMENT
FIGURE D.2. – REMPLACEMENT DU GALET
D’ENTRAÎNEMENT
Le galet d’entraînement de la machine a deux chanfreins;
tous deux prévus pour des fils-électrodes fourrés de 0,035
po (0,9 mm). Voir Figure D.2.
Retirer le galet d’entraînement comme il est indiqué ci-
dessous.
Voir la Figure D.2.
1. Vérifier que l’interrupteur de courant se trouve sur la
position « OFF » (« O »).
2. Ouvrir le bras de pression à ressort. Relever le bras de
rouleau mobile.
3. Retirer la vis à desserrage manuel qui maintient le galet
d’entraînement.
