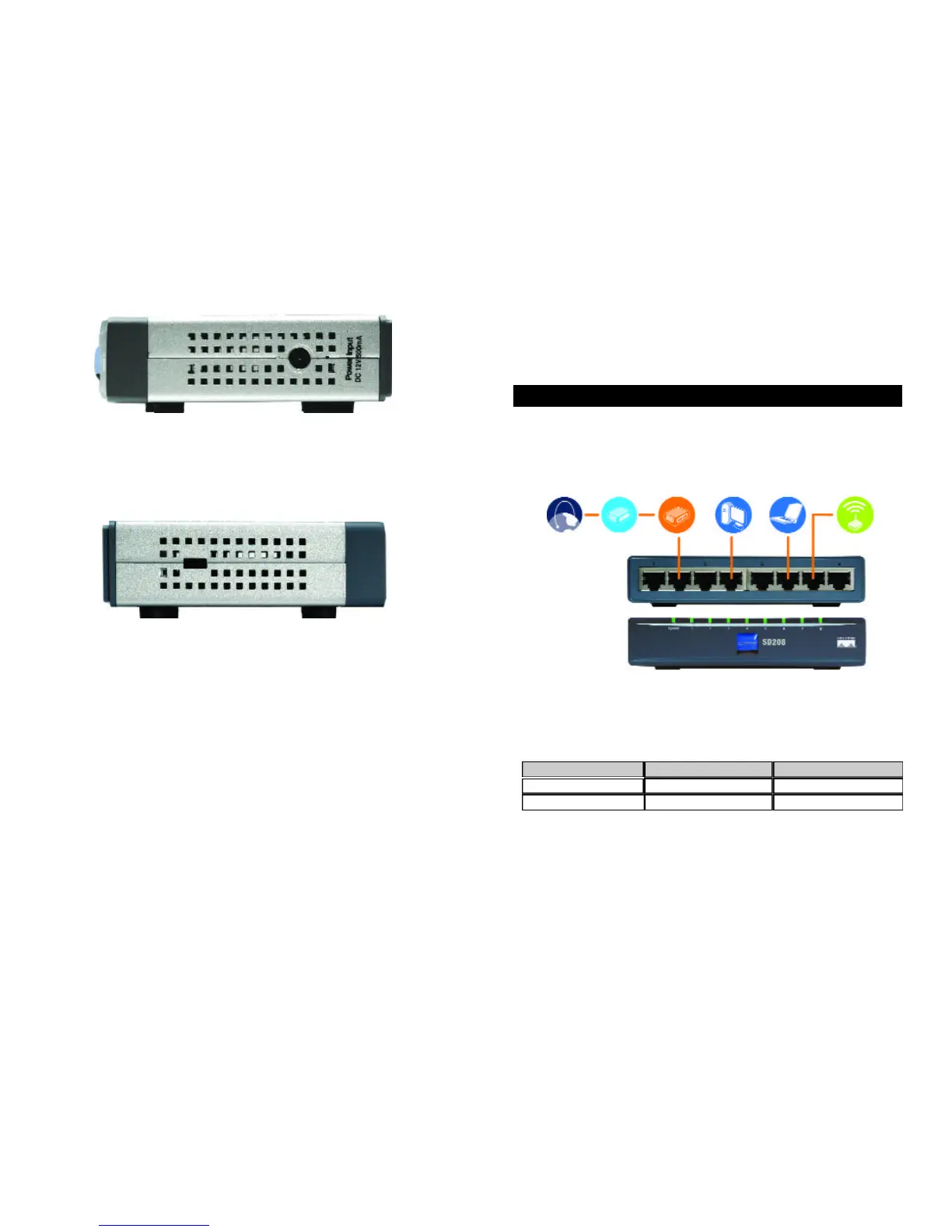

Le port d’alimentation est situé sur le panneau latéral du commutateur (voir
figure 2-3).
(alimentation) Le port d’alimentation permet de brancher l’adaptateur
électrique fourni.
Le connecteur de sécurité est situé sur l’autre panneau latéral (voir figure 2-4).
(connecteur de sécurité) Le connecteur de sécurité permet de fixer un verrou
afin de protéger le commutateur contre le vol.
Figure 2-3
Figure 2-4
18
Chapitre 3 : Branchement du
commutateur 10/100
Planification de la configuration du réseau
Ce chapitre décrit comment relier les périphériques réseau au commutateur.
La schématisation de l’application de la figure 3-1 est un exemple de
configuration réseau type.
Lorsque vous branchez vos périphériques réseau, veillez à ne pas dépasser les
distances maximales de câblage énumérées dans le tableau suivant :
Distances maximales de câblage
*Concentrateur signifie tout type de concentrateur 100 Mbit/s, y compris les concentrateurs directs et
les concentrateurs empilables. Deux concentrateurs 10 Mbit/s reliés entre eux peuvent couvrir une
distance maximale de 100 mètres.
De
Commutateur
Commutateur ou concentrateur
Commutateur ou concentrateur*
Ordinateur
Distance maximale
100 mètres 1
100 mètres 1
A
Présentation
Figure 3-1
Internet
Modem
câble/DSL
Routeur
haut débit
ordinateur
de bureau
Ordinateur
portable
Point d’accès
19
