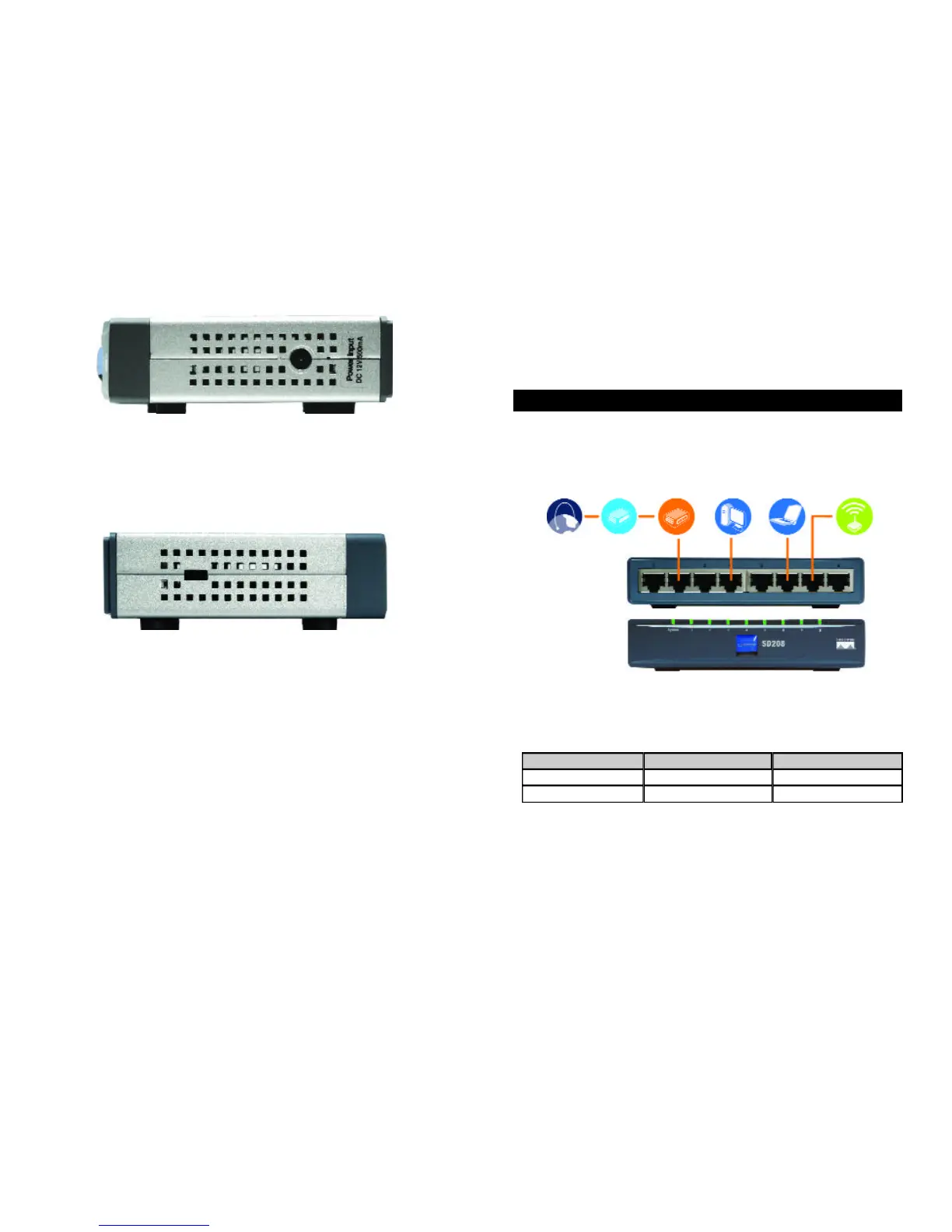

La porta di alimentazione si trova sul pannello laterale dello switch (vedere la
Figura 2-3).
(alimentazione) La porta di alimentazione consente di collegare
l’adattatore di corrente in dotazione.
Lo slot di sicurezza si trova sull’altro pannello laterale (vedere la Figura 2-4).
(slot di sicurezza) Lo slot di sicurezza consente di inserire un lucchetto in
modo che lo switch sia protetto contro eventuali furti.
Figura 2-3
Figura 2-4
Capitolo 3: Collegamento dello
switch 10/100
Pianificazione della disposizione di rete
Questo capitolo descrive come collegare i dispositivi di rete allo switch. Come
esempio di una tipica configurazione di rete, vedere lo schema di applicazione
mostrato nella Figura 3-1.
Quando si collegano i dispositivi di rete, assicurarsi di non superare le distanze
massime consentite per i cavi, elencate nella seguente tabella:
Distanze massime dei cavi
*Per hub si intende qualsiasi tipo di hub 100 Mbps, compresi gli hub nomali e quelli impilabili. Un hub
10 Mbps collegato a un altro hub 10 Mbps può espandersi fino a 100 metri.
Da
Switch
Switch o hub
Switch o hub*
Computer
Distanza massima
100 metri 1
100 metri 1
A
Informazioni generali
Figura 3-1
Internet
Modem via
cavo/DSL
Router a
banda larga PC desktop Notebook Access Point
42 43
