Der Netzstrom-Port befindet sich an der Seitenwand des Switch (siehe
Abbildung 2-3).
(Netzstrom) Schließen Sie den im Lieferumfang enthaltenen
Netzstromadapter an den Netzstrom-Port an.
Der Sicherheitssteckplatz befindet sich an der anderen Seitenwand (siehe
Abbildung 2-4).
(Sicherheitssteckplatz) Am Sicherheitssteckplatz können Sie ein Schloss
anbringen, um den Switch gegen Diebstahl zu
schützen.

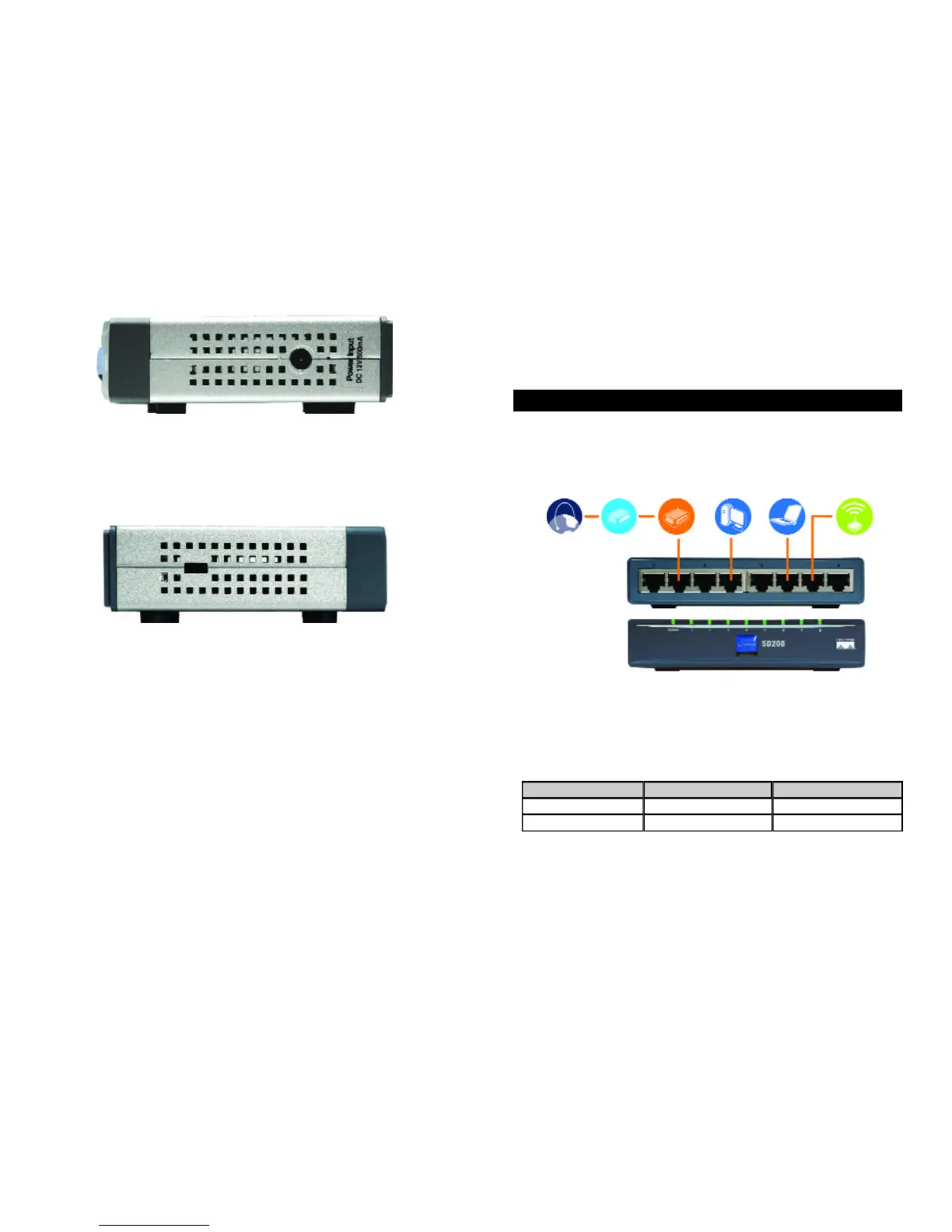

Abbildung 2-3
Abbildung 2-4
Kapitel 3: Anschließen des
10/100 Switch
Festlegen des Netzwerk-Layouts
In diesem Kapitel wird erklärt, wie Sie Netzwerkgeräte an den Switch
anschließen. Das Anwendungsbeispiel in Abbildung 3-1 zeigt eine typische
Netzwerkkonfiguration.
Achten Sie beim Anschließen der Netzwerkgeräte darauf, dass die in der
folgenden Tabelle angegebenen maximalen Kabellängen nicht überschritten
werden:
Maximale Kabellängen
*Als Hub werden hier alle Arten von 100-MBit/s-Hubs bezeichnet (einschließlich regulärer Hubs und
stapelfähiger Hubs). Wird an einen 10-MBit/s-Hub ein weiterer 10-MBit/s-Hub angeschlossen, können
bis zu 100 Meter überbrückt werden.
Vom
Switch
Switch oder Hub
Switch oder Hub*
Computer
Maximaler Abstand
100 Meter 1
100 Meter 1
Zum
Übersicht
Abbildung 3-1
Internet
Kabel-/DSL-
Modem
Broadband-
Router
Desktop-
PC Notebook Access Point
30 31
