Linksys SD208 - Capítulo 3: Ligar O Comutador 10;100; Descrição Geral

A porta de alimentação está localizada no painel lateral do Comutador
(consulte a Figura 2-3).
(power) (alimentação) A porta de alimentação destina-se a ligar o
transformador incluído.
A ranhura de segurança está localizada no outro painel lateral (consulte a
Figura 2-4).
(ranhura de segurança) A ranhura de segurança destina-se a instalar um
cadeado para proteger o Comutador contra roubos.

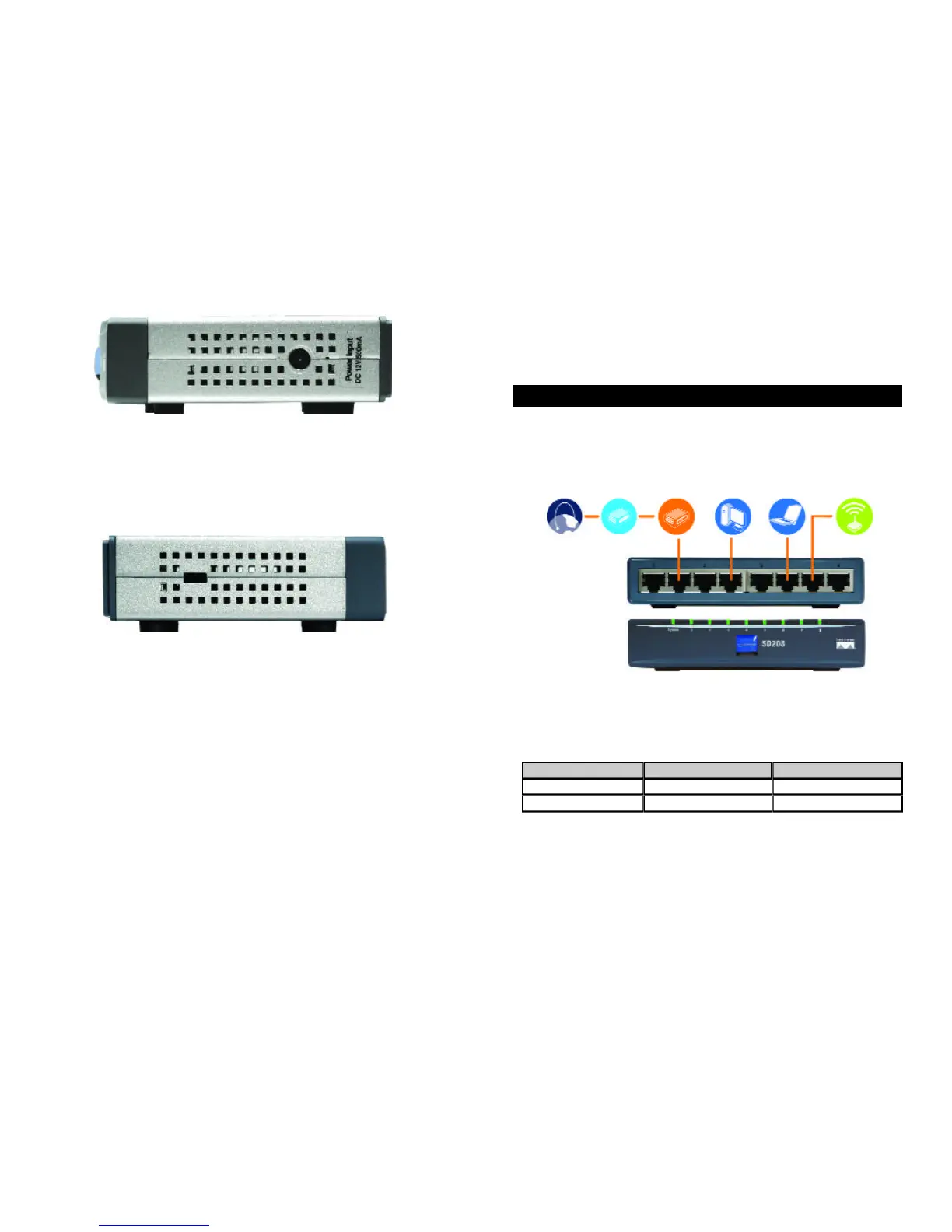

Figura 2-3
Figura 2-4
Capítulo 3: Ligar o
Comutador 10/100
Planear a disposição da rede
Este capítulo explica como estabelecer ligação de dispositivos de rede ao
Comutador. Para um exemplo de um configuração de rede típica, consulte o
diagrama na Figura 3-1.
Quando ligar dispositivos de rede, assegure-se de que não excede as distâncias
máximas dos cabos, indicadas na seguinte tabela:
Distâncias máximas dos cabos
*Hub refere-se a qualquer tipo de hub de 100Mbps, incluindo hubs normais e empilháveis. Um hub de
10Mbps ligado a outro hub de 10Mbps pode estar a uma distância máxima de 100 metros (328 pés).
De
Comutador
Comutador ou Hub
Comutador ou Hub*
Computador
Distância máxima
100 metros (328 pés) 1
100 metros (328 pés) 1
Para
Descrição geral
Figura 3-1
Internet
Modem de
cabo/DSL
Router de
banda larga
Computador
de secretária
Computador
portátil
Ponto de
acesso
54 55
