Seguire le istruzioni per gli switch 10/100 a 5, 8 e 16 porte (lo switch 10/100 a
5 porte viene mostrato nelle Figure 3-2 e 3-3).
1. Assicurarsi che tutti i dispositivi da collegare allo switch siano spenti.
2. Collegare il cavo di rete
Ethernet di Categoria 5 a una
delle porte numerate sullo
switch.
3. Collegare l’altra estremità a un
PC o un altro dispositivo di
rete.
4. Ripetere i punti 2 e 3 per collegare altri dispositivi.
5. Collegare l’adattatore di corrente
in dotazione alla porta di
alimentazione sul pannello laterale
dello switch.
6. Collegare l’altra estremità dell’adattatore in una presa di alimentazione.
7. Accendere i dispositivi collegati allo switch. Il LED corrispondente ad ogni
porta attiva si illuminerà sullo switch.
Andare alla sezione seguente, “Opzioni di posizionamento”.

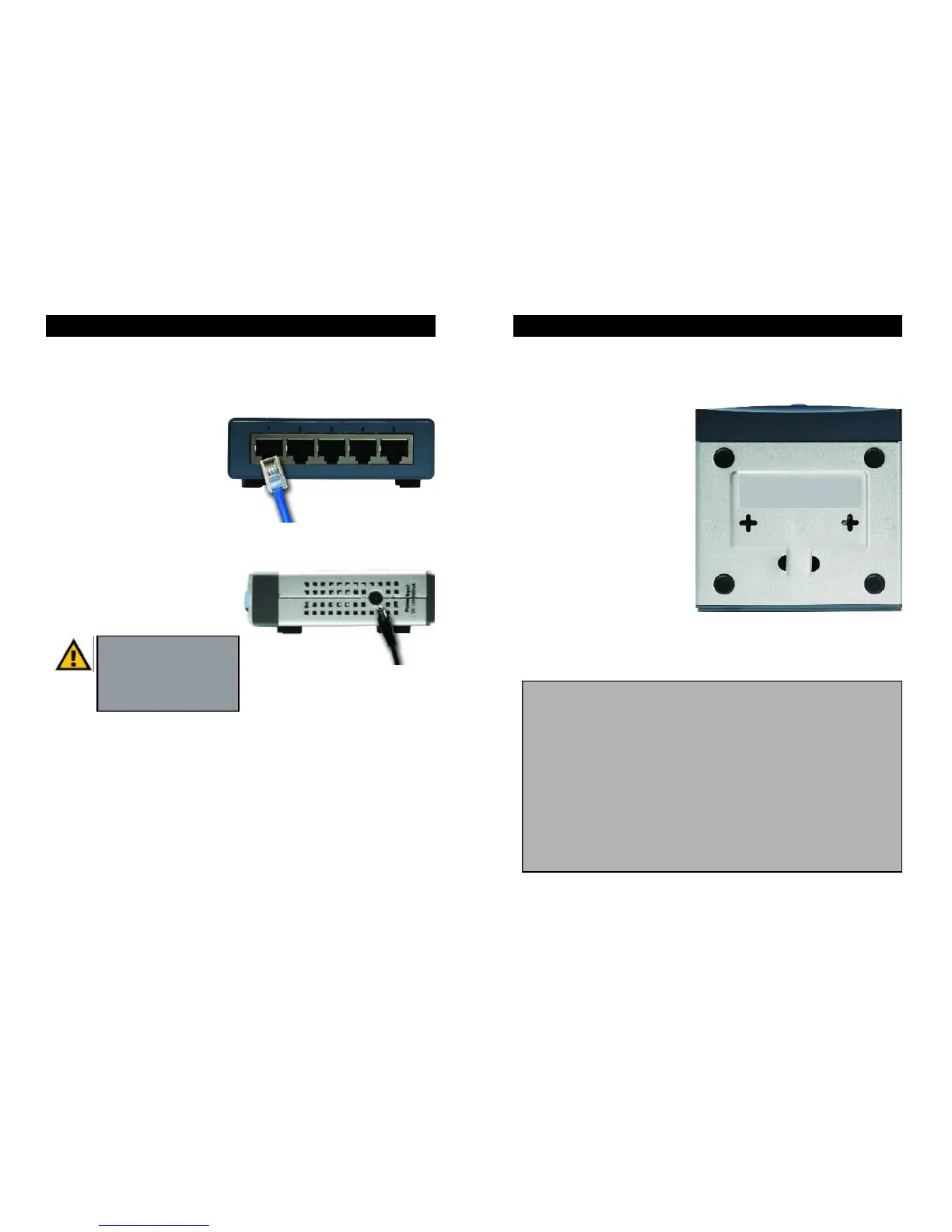

Figura 3-3
Collegamento dei dispositivi di rete
Nota: utilizzare l’adattatore
di corrente fornito con lo
switch. L’uso di un diverso
adattatore di corrente può
provocare danni allo switch.
Figura 3-2
Posizionare lo switch sui quattro piedini gommati. Gli switch 10/100 a 8 o
16 porte possono essere attaccati al muro grazie ai relativi alloggiamenti di
montaggio. Per utilizzare questa opzione, attenersi alle seguenti istruzioni.
1. Gli alloggiamenti per il
montaggio a muro sono due
fessure a croce sul pannello
inferiore dello switch, come
mostrato nella Figura 3-4.
Inserire due viti al muro, in
modo che gli alloggiamenti per
il montaggio a muro dello
switch siano allineati alle due
viti.
2. Spostare lo switch in modo da
inserire le viti nei due
alloggiamenti.
Congratulazioni.
L’installazione dello switch
10/100 è completata.
Opzioni di posizionamento
Figura 3-4
Per ulteriori informazioni sull’installazione o il funzionamento dello switch
10/100, contattare l’Assistenza tecnica di Linksys a uno dei numeri di
telefono riportati nel Supplemento per l’assistenza tecnica oppure
utilizzare gli indirizzi Internet riportati di seguito:
E-mail: Europa europe-support@linksys.com
Regno Unito e Irlanda uks@linksys.com
America Latina latam-soporte@linksys.com
Per i Paesi non presenti nell’elenco o per le informazioni più aggiornate sui
contatti, visitare il sito Web al seguente indirizzo:
Sito Web http://www.linksys.com/international
