Kapitel 1
Produktüberblick
2
Wireless-G Broadband-Router
Aufbaumöglichkeiten
Der Router kann auf zwei verschiedene Arten installiert
werden. Die erste Möglichkeit besteht darin, den Router
horizontal auf einer Fläche aufzustellen. Die zweite
Möglichkeit besteht darin, den Router an einer Wand zu
befestigen.
Horizontale Installation
An der Unterseite des Routers befinden sich vier Gummifüße.
Positionieren Sie den Router auf einer ebenen Fläche in
Nähe einer Steckdose.
Wandmontage
An der Unterseite des Routers befinden sich zwei Aussparungen
für die Wandmontage. Der Abstand zwischen den Löchern
beträgt 152 mm.
Zur Befestigung des Routers sind zwei Schrauben
erforderlich.
Empfohlenes Montagezubehör
2,5 - 3,0 mm
4 - 5 mm 1 - 1,5 mm
Hinweis: Die Darstellung des Montagezubehörs
ist nicht maßstabsgerecht.
HINWEIS: Linksys übernimmt keine Verantwortung
für Schäden, die auf für die Wandmontage
ungeeignetes Zubehör zurückzuführen sind.
Befolgen Sie diese Anweisungen:
Legen Sie eine Stelle fest, an der Sie den Router
anbringen möchten. Die Wand, an der Sie den Router
befestigen, muss glatt, flach, trocken und fest sein.
Außerdem muss die Montageposition so gewählt
werden, dass sie sich in der Nähe einer Steckdose
befindet.
Bohren Sie zwei Löcher in die Wand. Die Löcher müssen
einen Abstand von 152 mm aufweisen.
Drehen Sie in jedes Loch eine Schraube, wobei die Köpfe der
Schrauben jeweils 3 mm herausstehen sollten.
Halten Sie den Router so, dass sich die beiden
Aussparungen für die Wandmontage über den zwei
Schrauben befinden.
Platzieren Sie die Aussparungen für die Wandmontage
auf den Schrauben, und schieben Sie den Router nach
unten, bis die Schrauben fest in den Aussparungen für die
Wandmontage sitzen.
1.
2.
3.
4.
5.

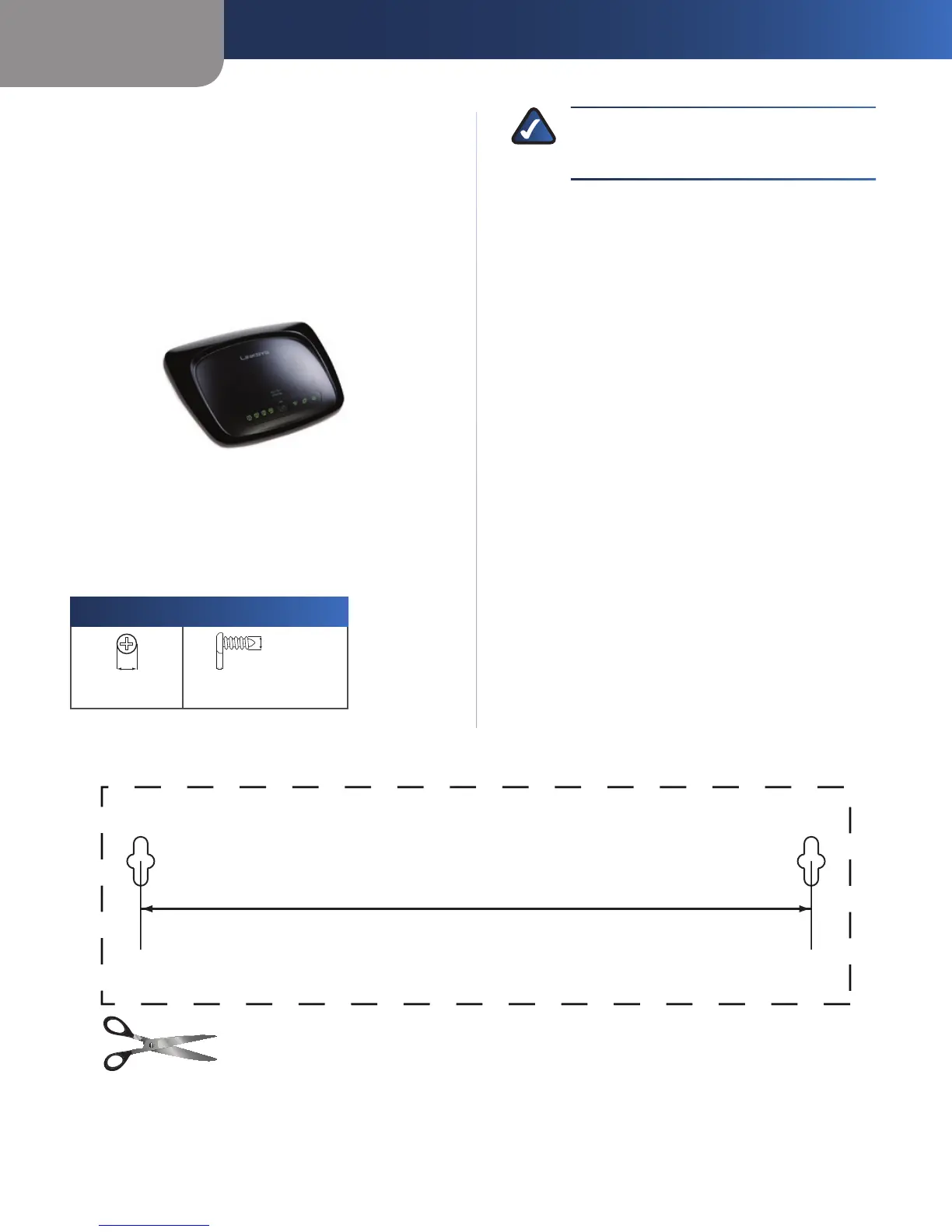

Schablone für Wandmontage
Drucken Sie diese Seite in Originalgröße (100 %) aus.
Schneiden Sie die Schablone entlang der gestrichelten Linie aus, und positionieren Sie sie auf
der Wand, damit Sie die Bohrlöcher im richtigen Abstand voneinander setzen können.
152 mm
