Loewe bild v.65 dr+ - Підключення

116
deutsch
Українська

Loewe bild v | Інструкція з експлуатації 2

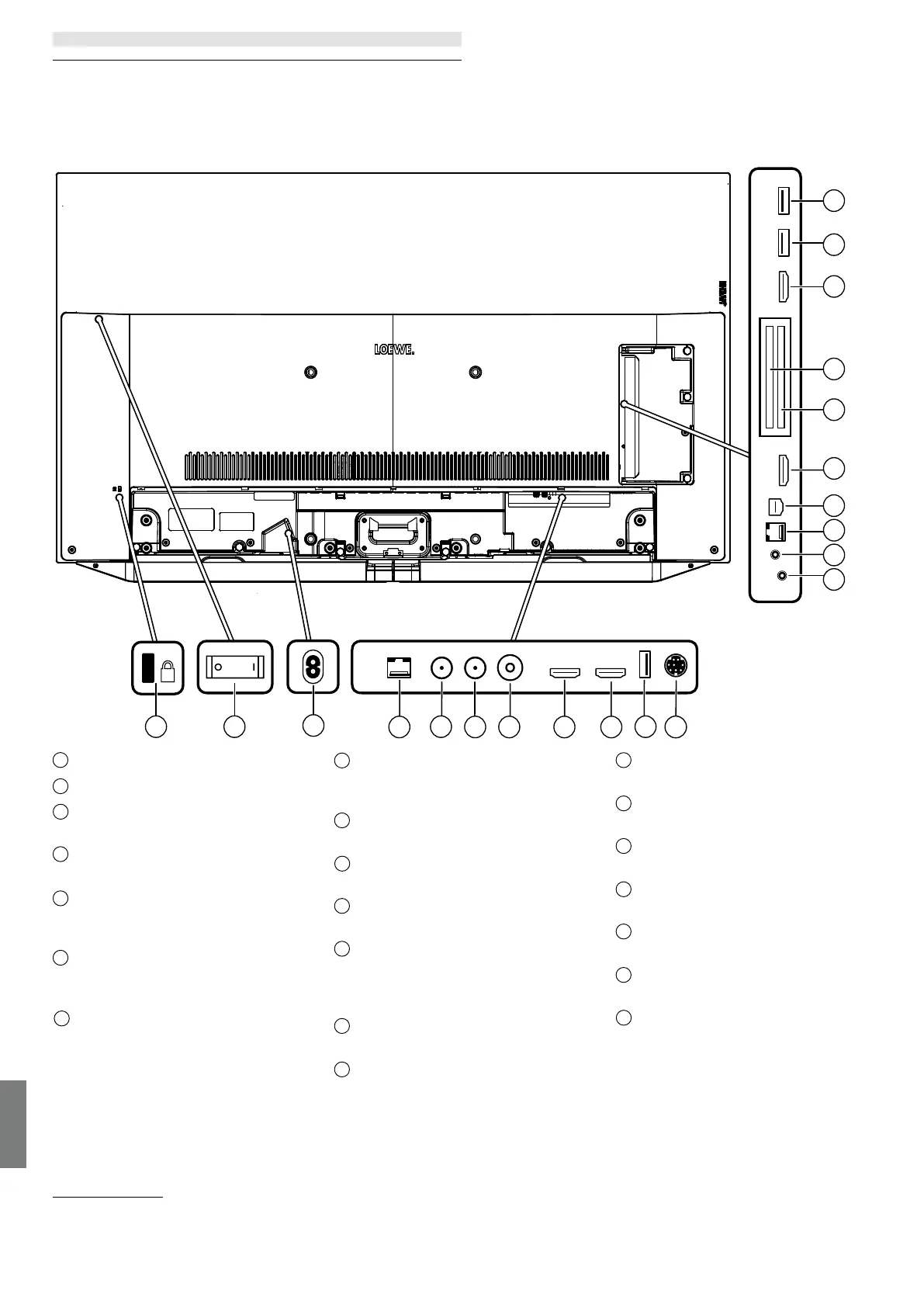

Положення та функції портів
1
Гніздо для замка Кенсінгтон
2
Вимикач живлення
3
AC IN - Підключення живлення
Мережевий роз’єм - 220-240 В ~ 50/60 Гц
4
LAN - підключення локальної мережі
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 – Супутникова антена
(Sat tuner 1) DVB-S/S2
F роз’єм – 75 Ом / 13/18 В / 500 мА
6
ANT SAT 2 – Супутникова антена
(Sat tuner 2) DVB-S/S2
F роз’єм – 75 Ом / 13/18 В / 500 мА
7
ANT TV – Антена/аналогове кабельне /
DVB-T/T2 / DVB-C
IEC роз’єм – 75 Ом / 5 В / 80 мА
8
HDMI 1 ARC – HDMI вхід 1
(1
(з каналом зворотнього аудіо (ARC))
HDMI – Вхід цифрового відео / Аудіо вхід/вихід
9
HDMI 2 – HDMI вхід 2
(1
HDMI – Вхід цифрового відео / Аудіо вхід
10
USB 3.0 – USB підключення
USB тип A – USB 3.0 (макс. 2 А
(4
)
11
MOTOR UNIT - управління поворотним
стендом
12
AUDIO OUT/TOSLINK
- Аудіо вихід (аналоговий/цифровий)
(3
Джек 3,5 мм (aналоговий) L/R Mini Toslink
(цифровий)
13
HEADPHONE – Підключення навушників
Джек 3,5 мм – Навушники 32–200 Ом
14
RS-232C – послідовний інтерфейс
(2
– (RJ12)
15
AV – Аудіо вхід (аналоговий)
Micro AV роз’єм – Center IN
(2
16
HDMI 3 – HDMI вхід 3
(1
HDMI – Вхід цифрового відео / Аудіо вхід
17
COMMON INTERFACE –
CI слот 1 (стандарт V1.4)
18
COMMON INTERFACE –
CI слот 2 (стандарт V1.4)
19
HDMI 4 – HDMI вхід 4
(1
HDMI – Вхід цифрового відео / Аудіо вхід
20
USB 2.0 – USB соединение
USB тип A - USB 2.0 (макс. 2A)
(4
)
21
USB 3.0 – USB соединение
USB тип A - USB 3.0 (макс. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Підключення
(1
Перш ніж підключати зовнішній пристрій, майте на увазі, що окремі порти HDMI можуть працювати з різними сигналами, див.
Інструкцію з експлуатації в Інтернеті, розділ Технічні дані - Сигнали через HDMI / AV (PC IN).
(2
Адаптер можна придбати в якості аксесуара у Вашого дилера.
(3
Аналоговий та цифровий вихідний сигнал на роз'ємі аудіовиходу не може використовуватися одночасно.
(4
Максимальний струм 2А доступний тільки в тому випадку, якщо використовується один USB-порт. Якщо використовуються обидва порти USB, то максимальний струм ділиться між ними.
