Loewe bild v | Manual de instrucciones 2

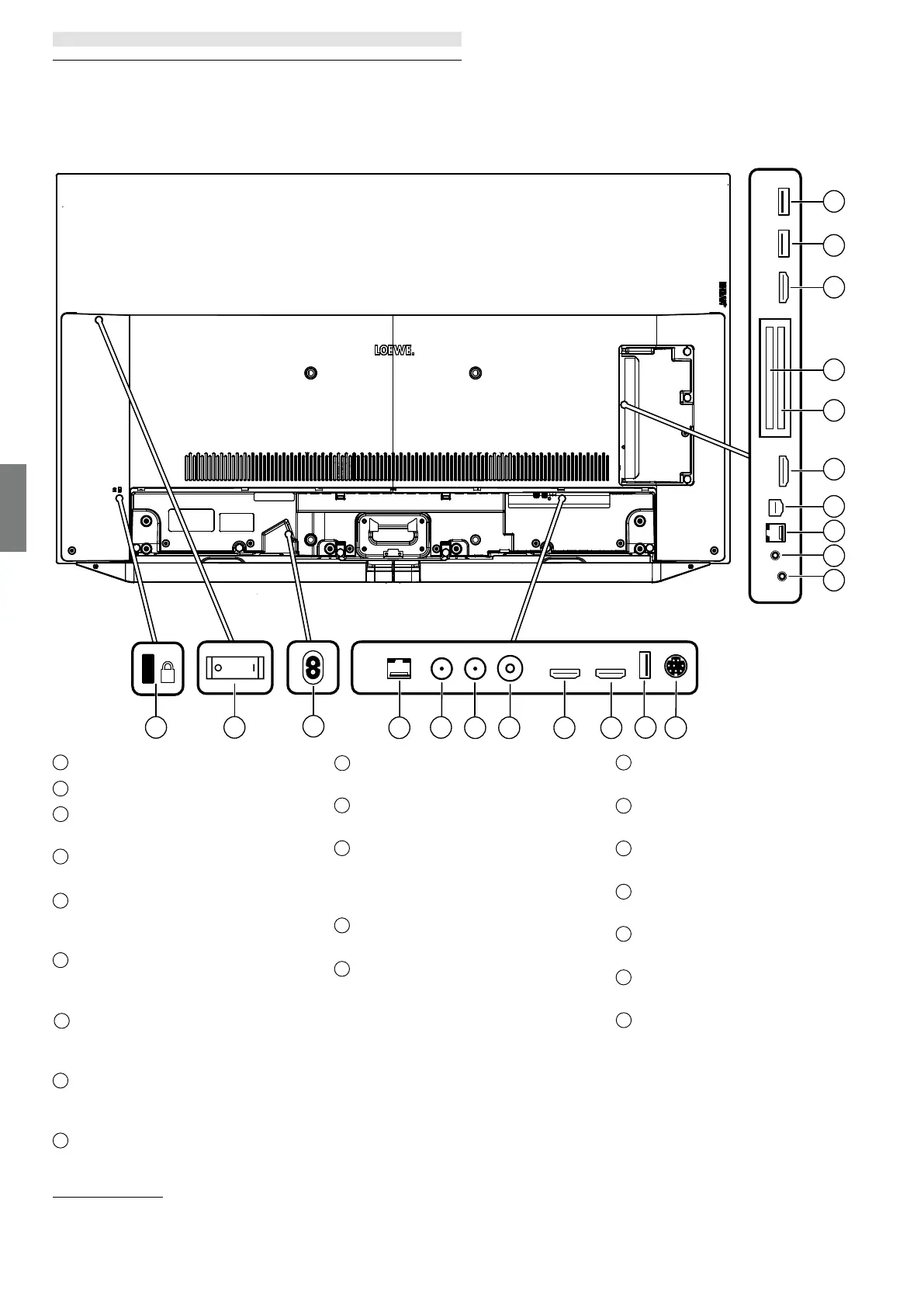

Posición y función de los conexiones
1
Alojamiento para cierre Kensington
2
Interruptor de red
3
AC IN - Conexión de red
Toma de red  220-240 V ~ 50 / 60 Hz
4
LAN - Conexión de red
RJ-45  Ethernet / Fast Ethernet
5
ANT SAT 1 - Antena de satélite
(sintonizador sat 1) DVB-S/S2
Clavija F  75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Antena de satélite
(sintonizador sat 2) DVB-S/S2
Clavija F  75 Ohm / 13/18 V / 500mA
7
ANT TV - Antena/cable analógica / DVB-T/
T2 / DVB-C
Clavija IEC  75 Ohm / 5 V / 80mA
8
HDMI 1 - Entrada HDMI 1
(1
(con Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - Entrada HDMI 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - Conexión USB
USB tipo A  USB 3.0 (máx. 2A
(4
)
11
MOTOR UNIT - Control para soporte
giratorio
12
AUDIO OUT/TOSLINK - Salida de audio
(analógica/digital)
(3
Toma de 3,5 mm (analógica) L/R
Mini-TOSLINK (digital)
13
HEADPHONE - Conexión de los auriculares
Jack 3,5 mm  Auriculares 32200 Ohm
14
RS-232C - Interfaz serie
(2
 (RJ12)
15
AV - Center IN
(2
Puerto Micro-AV
16
HDMI 3 - Entrada HDMI 3
(1
HDMI – Digital Video IN/Audio IN
17
COMMON INTERFACE
- Ranura CI 1 (estándar V1.4)
18
COMMON INTERFACE
- Ranura CI 2 (estándar V1.4)
19
HDMI 4 - Entrada HDMI 4
(1
HDMI – Digital Video IN/Audio IN
20
USB 2.0 - Conexión USB
USB tipo A  USB 2.0 (máx. 2A
(4
)
21
USB 3.0 - Conexión USB
USB tipo A  USB 3.0 (máx. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Posición y función de los conexiones
(1
Antes de conectar un dispositivo externo, tenga en cuenta que cada conexión HDMI puede procesar señales diferentes, consulte el manual del usuario en línea, capítulo Datos técnicos, sección bild (todos los
modelos) – Señales a través de HDMI / AV (PC IN).
(2
Adaptador como accesorio disponible en su distribuidor especializado.
(3
No es posible utilizar simultáneamente la señal de salida analógica o digital de la conexión AUDIO OUT.
(4
La corriente máxima de 2A es solamente disponible si se utiliza un puerto USB. Si se utiliza ambos puertos USB la corriente se divide por los dos.
