Loewe bild v | Mode d’emploi 2

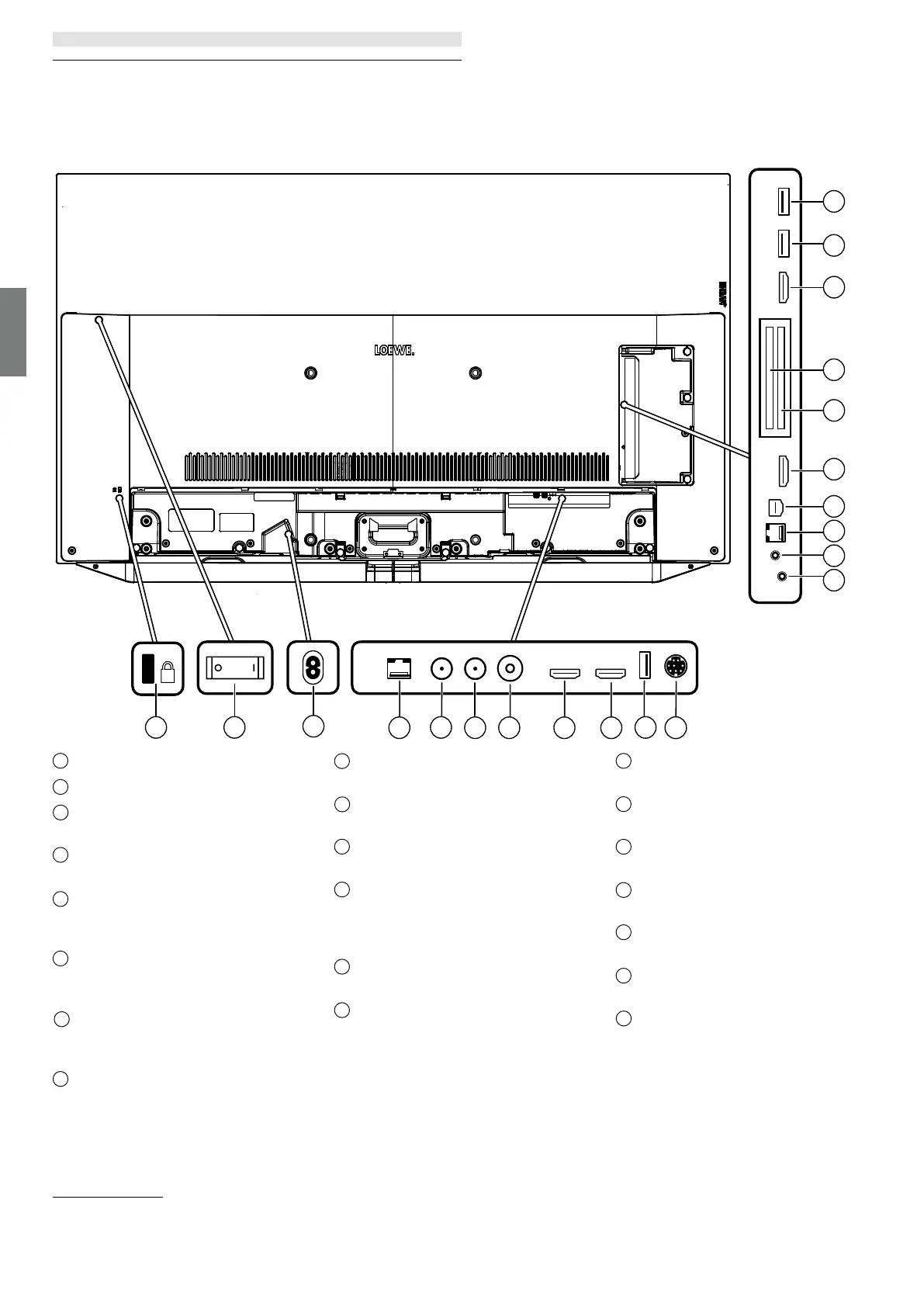

Position et fonction des connexions
1
Enregistrement pour verrou Kensington
2
Interrupteur général
3
AC IN - Raccordement secteur
Prise réseau – 220-240 V ~ 50 / 60 Hz
4
LAN - Connexion au réseau
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Antenne satellite
(récepteur satellite 1) DVB-S/S2
Prise F – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 -Antenne satellite
(récepteur satellite 1) DVB-S/S2
Prise F – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Antenne / câble analogique /
DVB-T/T2 / DVB-C
Prise IEC – 75 Ohm / 5 V / 80mA
8
HDMI 1 - Entrée HDMI 1
(1
(avec Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - Entrée HDMI 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - Prise USB
USB type A – USB 3.0 (max. 2A
(4
)
11
MOTOR UNIT - Commande du pied
pivotant
12
AUDIO OUT/TOSLINK - Sortie du son
(analogique/numérique)
(3
Jack 3,5 mm (analogique) L/R
Mini-Toslink (numérique)
13
HEADPHONE - Prise casque
Jack 3,5 mm – Casque 32–200 Ohm
14
RS-232C - Interface sérielle
(2
– (RJ12)
15
AV - Center IN
(2
Prise Micro AV
16
HDMI 3 - Entrée HDMI 3
(1
HDMI – Digital Video IN/Audio IN
17
COMMON INTERFACE -CI slot 1
(standard V1.4)
18
COMMON INTERFACE -CI slot 2
(standard V1.4)
19
HDMI 4 - Entrée HDMI 4
(1
HDMI – Digital Video IN/Audio IN
20
USB 2.0 - Prise USB
USB type A – USB 2.0 (max. 2A
(4
)
21
USB 3.0 - Prise USB
USB type A – USB 3.0 (max. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Position et fonction des connexions
(1
Avant de connecter un périphérique externe, veuillez noter, que les connexions HDMI individuelles peuvent traiter les différents signaux, voir le guide de I’utilisateur en ligne, chapitre Caractéristiques techniques,
paragraphe bild (tous les appareils) – Signaux via HDMI/AV (PC IN).
(2
Kit d‘adaptateurs disponible en tant qu‘accessoire dans votre point de vente Loewe.
(3
Le signal de sortie analogique ou numérique sur le connecteur AUDIO OUT ne peut pas être utilisé simultanément
(4
Le courant maximal de 2A n’est disponible que lorsqu’une seule prise USB est utilisée. Si les deux prises USB sont utilisées, le courant maximal est divisé.
