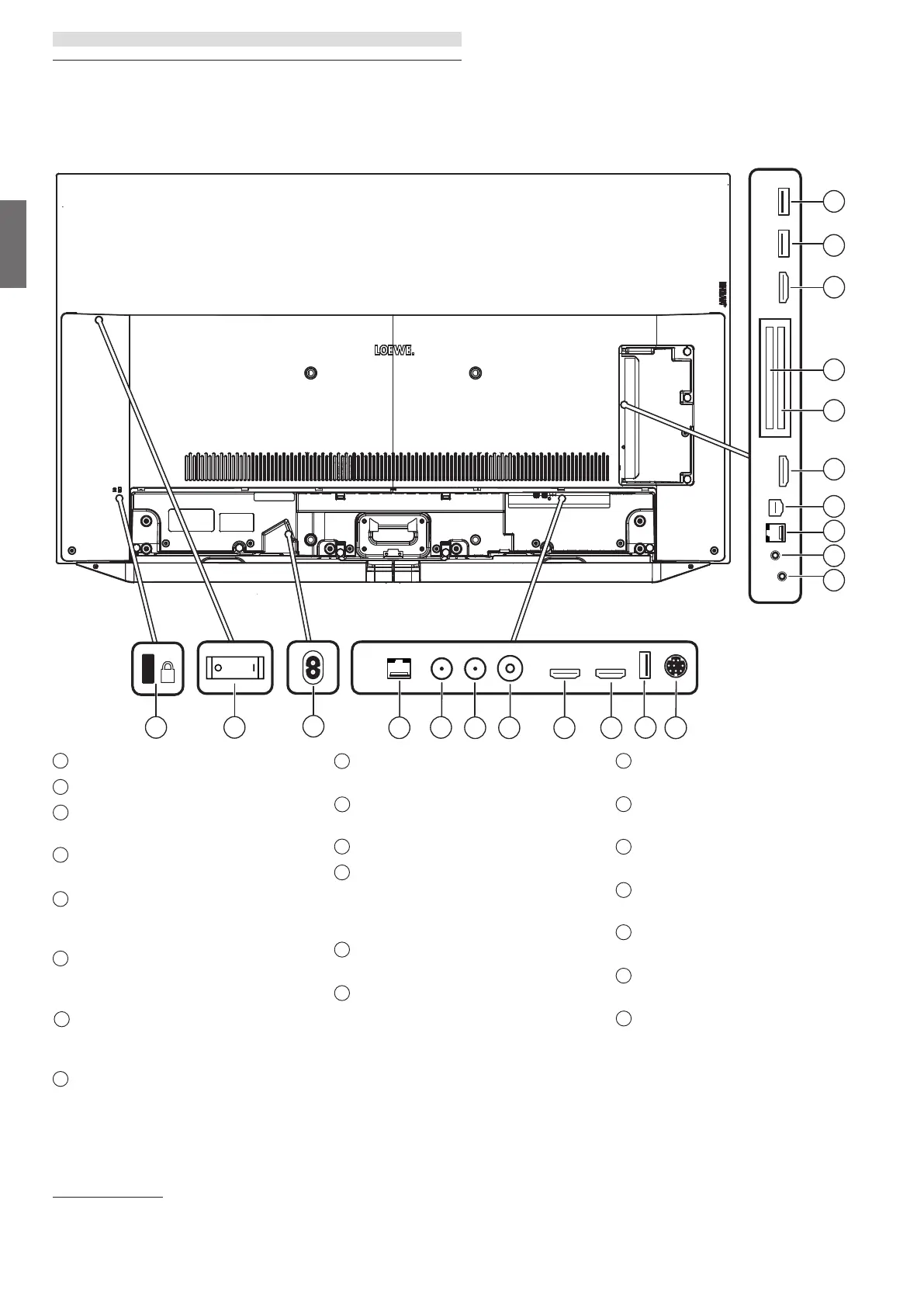

Poloha a funkce připojení
(bild v.65 dr+ | bild v.55 dr+ | bild v.55 HD+ | bild v.55)
1
Pozice pro zámek Kensington
2
Síťový vypínač
3
AC IN - Připojení síťového napájení
Síťová zásuvka – 220–240 V ~ 50/60 Hz
4
LAN - Připojení k síti
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Satelitní anténa
(satelitní tuner 1) DVB-S/S2
F socket – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Satelitní anténa
(satelitní tuner 2) DVB-S/S2
F socket – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Anténní/kabelový analog
DVB-T / T2 / DVB-C
IEC socket – 75 Ohm / 5 V / 80mA
8
HDMI 1 - HDMI vstup 1
(1
(s kanálem Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - HDMI vstup 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - Připojení USB
USB typu A – USB 3.0 (max. 2A
(4
)
11
MOTOR UNIT - ovládání otočného stojanu
12
AUDIO OUT/TOSLINK - Výstup zvuku:
(analogový/digitální)
(3
Jack 3,5 mm (analog) L/R
Mini Toslink (digitální)
13
HEADPHONE - 3,5mm jack pro připojení
sluchátek - sluchátka 32–200 Ohm
14
RS-232C - Sériové rozhraní
(2
– (RJ12)
15
AV - Center IN
(2
Mikro AV zásuvka
16
HDMI 3 - HDMI vstup 3
(1
HDMI – Digital Video IN/Audio IN
17
COMMON INTERFACE -CI slot 1
(standard V1.4)
18
COMMON INTERFACE -CI slot 2
(standard V1.4)
19
HDMI 4 - HDMI vstup 4
(1
HDMI – Digital Video IN/Audio IN
20
USB 2.0 - Připojení USB
USB typu A – USB 2.0 (max. 2A
(4
)
21
USB 3.0 - USB Připojení
USB typu A – USB 3.0 (max. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Poloha a funkce připojení
(1
Před připojením externího zařízení nezapomeňte, že jednotlivé HDMI porty mohou pracovat s řadou různých signálů, viz online uživatelská příručka, kapitola Technická data, oddíl bild (napříč produkty) –
Signály přes HDMI/AV (PC IN).
(2
Adaptér je k dispozici jako příslušenství u vašeho prodejce.
(3
Analogový a digitální výstupní signál na konektoru AUDIO OUT nelze používat současně.
(4
Maximální proud 2 A je dostupný pouze při použití jednoho USB portu. Pokud se používají oba USB porty, maximální proud se mezi ně rozdělí.
