Loewe bild v.65 dr+ - Page 36

36
deutsch
italiano

Loewe bild v | Manuale d‘uso 2

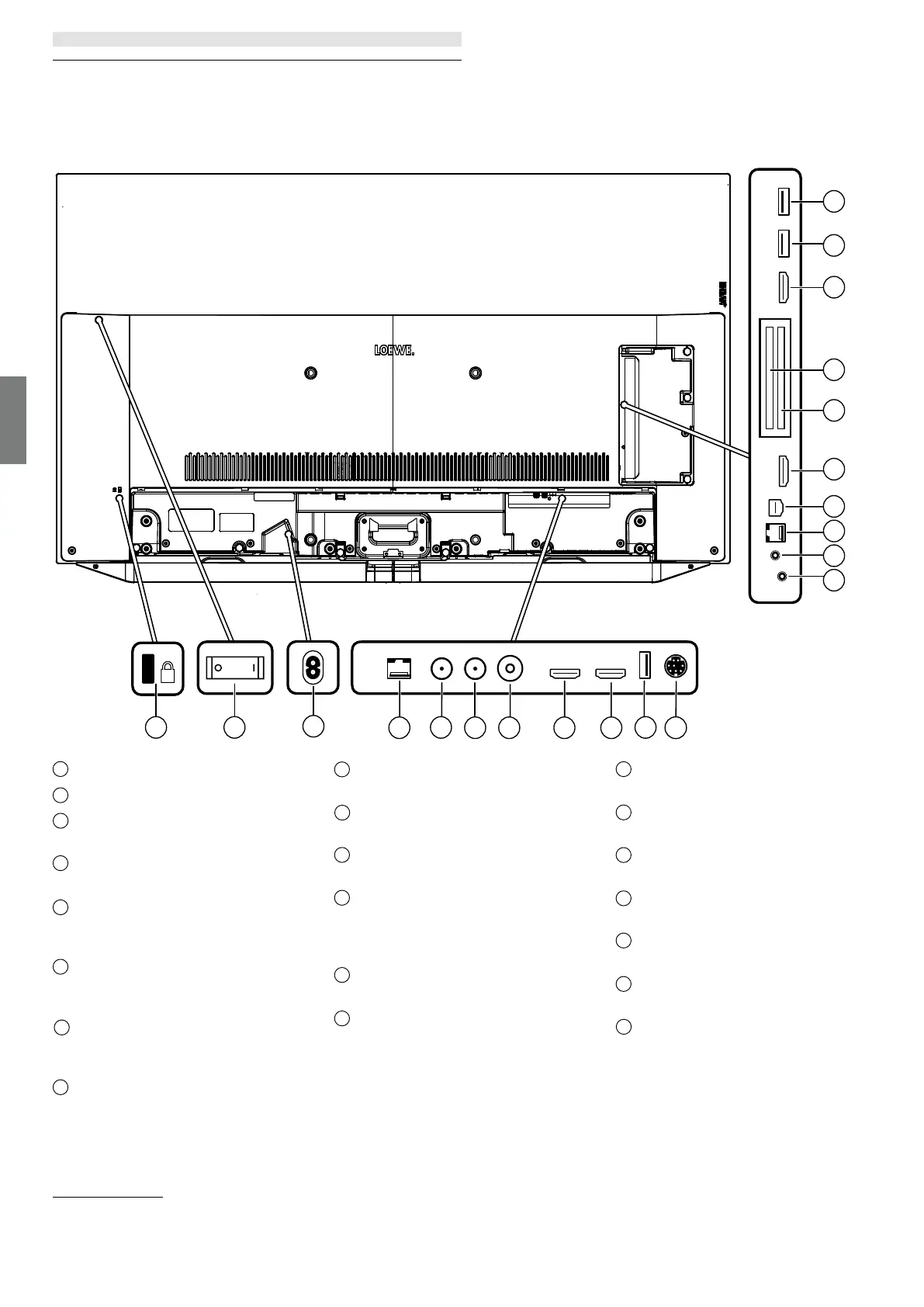

Position and function of the connections
1
Supporto per lucchetto Kensington
2
Interruttore di rete
3
AC IN - connessione di rete
Presa di rete – 220-240 V ~ 50 / 60 Hz
4
LAN - connessione di rete
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - antenna del satellite
(sintonizzatore satellitare 1) DVB-S/S2
Presa F – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - antenna del satellite
(sintonizzatore satellitare 2) DVB-S/S2
Presa F – 75 Ohm / 13/18 V / 500mA
7
ANT TV - antenna/cavo analogico /
DVB-T/T2 / DVB-C
Presa IEC – 75 Ohm / 5 V / 80mA
8
HDMI 1 - ingresso HDMI 1
(1
(con Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - ingresso HDMI 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - porta USB
USB tipo A – USB 3.0 (max. 2A
(4
)
11
MOTOR UNIT - Comando della base
girevole
12
AUDIO OUT/TOSLINK
- uscita audio (analogico/digitale)
(3
Jack 3,5 mm (analogico) L/R
Mini Toslink (digitale)
13
HEADPHONE - connessione delle cuffie
Jack da 3,5 mm – Cuffie 32–200 Ohm
14
RS-232C - porta seriale
(2
– (RJ12)
15
AV - Center IN
(2
Porta Micro AV
16
HDMI 3 - ingresso HDMI 3
(1
HDMI – Digital Video IN/Audio IN
17
COMMON INTERFACE - CI-Slot 1
(Standard V1.4)
18
COMMON INTERFACE - CI-Slot 2
(Standard V1.4)
19
HDMI 4 - ingresso HDMI 4
(1
HDMI – Digital Video IN/Audio IN
20
USB 2.0 - porta USB
USB tipo A – USB 2.0 (max. 2A
(4
)
21
USB 3.0 - porta USB
USB tipo A – USB 3.0 (max. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Position and function of the connections
(1
Prima di collegare un dispositivo esterno, tenere presente, che le singole connessioni HDMI possono elaborare segnali diversi, vedere online Manuale per I‘utente, capitolo Specifiche tecniche, sezione bild (per
tutti gli apparecchi) – Segnali tramite HDMI/AV (PC IN).
(2
Adattatore disponibile come accessorio presso il rivenditore specializzato.
(3
Il segnale di uscita analogico o digitale sul collegamento AUDIO OUT non è utilizzabile contemporaneamente.
(4
La corrente massima di 2A è accessibile solo se viene utilizzata una porta USB. Se entrambe le porte USB sono in uso, la corrente massima viene divisa tra di esse.
