Loewe bild v | Gebruiksaanwijzing 2

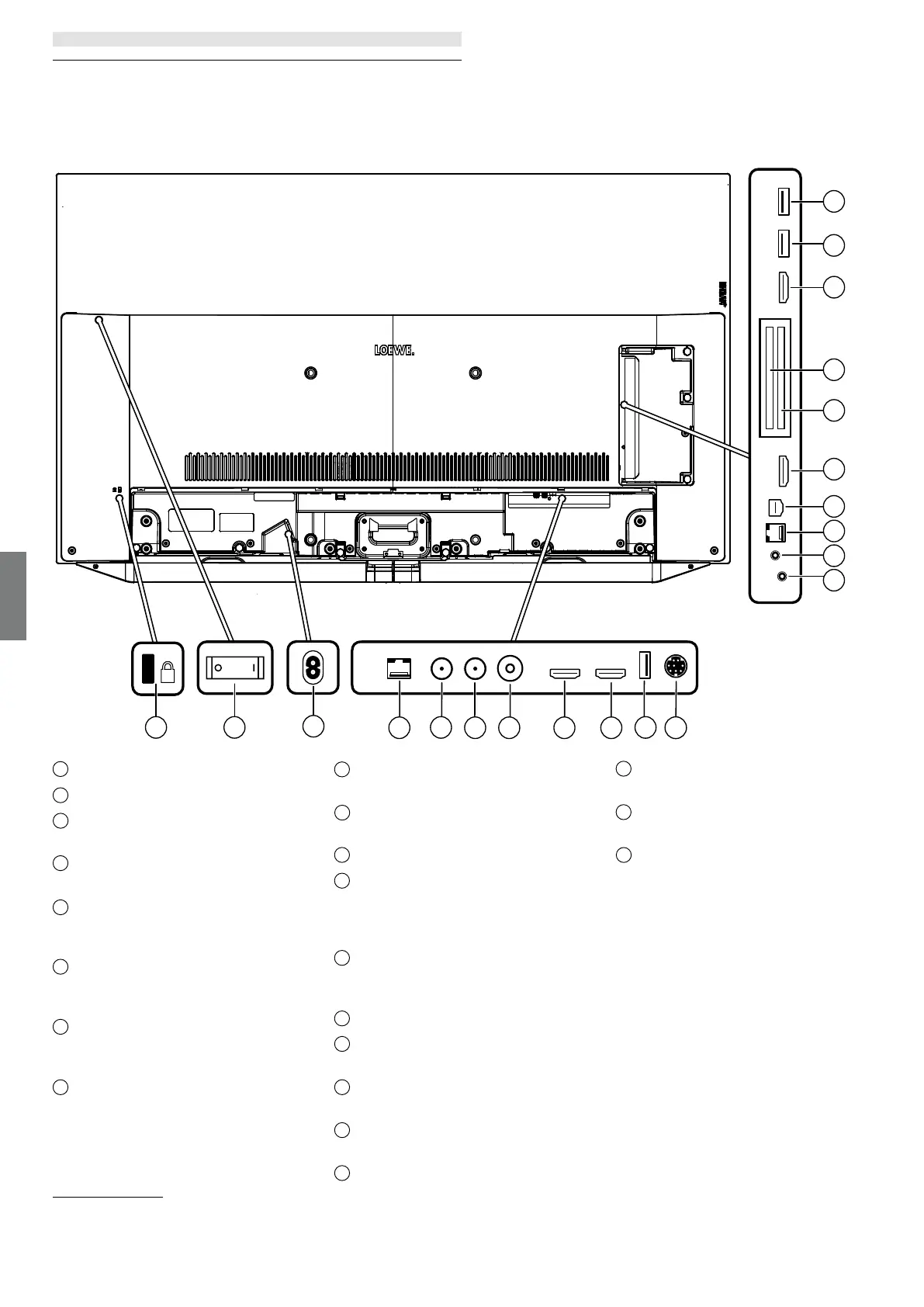

Positie en functie van de connecties
1
Aansluiting voor Kensington-slot
2
Netschakelaar
3
AC IN - Netaansluiting
Netaansluiting – 220-240 V ~ 50 / 60 Hz
4
LAN - Netwerkaansluiting
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Satellietantenne (Sat-tuner 1)
DVB-S/S2
F-bus – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Satellietantenne (Sat-tuner 2)
DVB-S/S2
F-bus – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Antenne/kabel analoog / DVB-T/
T2 / DVB-C
IEC-bus – 75 Ohm / 5 V / 80mA
8
HDMI 1 ARC - HDMI-ingang 1
(1
(met Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - HDMI-ingang 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - USB-aansluiting
USB Type A – USB 3.0 (max. 2A
(4
)
11
MOTOR UNIT - Draaivoetbesturing
12
AUDIO OUT/TOSLINK
- Audio-uitgang (analoog/digitaal)
(3
Aansluiting 3,5 mm (analoog) L/R
Mini-Toslink (digitaal)
13
HEADPHONE - Hoofdtelefoonaansluiting
Stekkerbus 3,5 mm – Hoofdtelefoon
32–200 Ohm
14
RS-232C - Seriële interface
(2
– (RJ12)
15
AV - Center IN
(2
Micro AV connector
16
HDMI 3 - HDMI-ingang 3
(1
HDMI – Digital Video IN/Audio IN
17
COMMON INTERFACE
- CI-Slot 1 (Standaard V1.4)
18
COMMON INTERFACE
- CI-Slot 2 (Standaard V1.4)
19
HDMI 4 - HDMI-ingang 4
(1
HDMI – Digital Video IN/Audio IN
20
USB 2.0 - USB-aansluiting
USB Type A – USB 2.0 (max. 2A
(4
)
21
USB 3.0 - USB-aansluiting
USB Type A – USB 3.0 (max. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Positie en functie van de connecties
(1
Let er voor het aansluiten van een extern apparaat op, dat de afzonderlijke HDMI-aansluitingen verschillende signalen kunnen verwerken, zie Online Gebruikershandboek, hoofdstuk Technische gegevens,
paragraaf bild (toestelgeneriek) – Signalen via HDMI/AV (PC IN).
(2
Adapterset is als accessoire bij uw speciaalzaak verkrijgbaar.
(3
Het analoge resp. digitale uitgangssignaal op de AUDIO OUT-aansluiting kan niet tegelijkertijd worden gebruikt.
(4
De maximale stroomsterkte van 2A is alleen toegankelijk als de USB-poort wordt gebruikt. Als beide USB-poorten in gebruik zijn, wordt de maximale stroom tussen deze poorten verdeeld.
