Loewe bild v | Betriebsanleitung 2

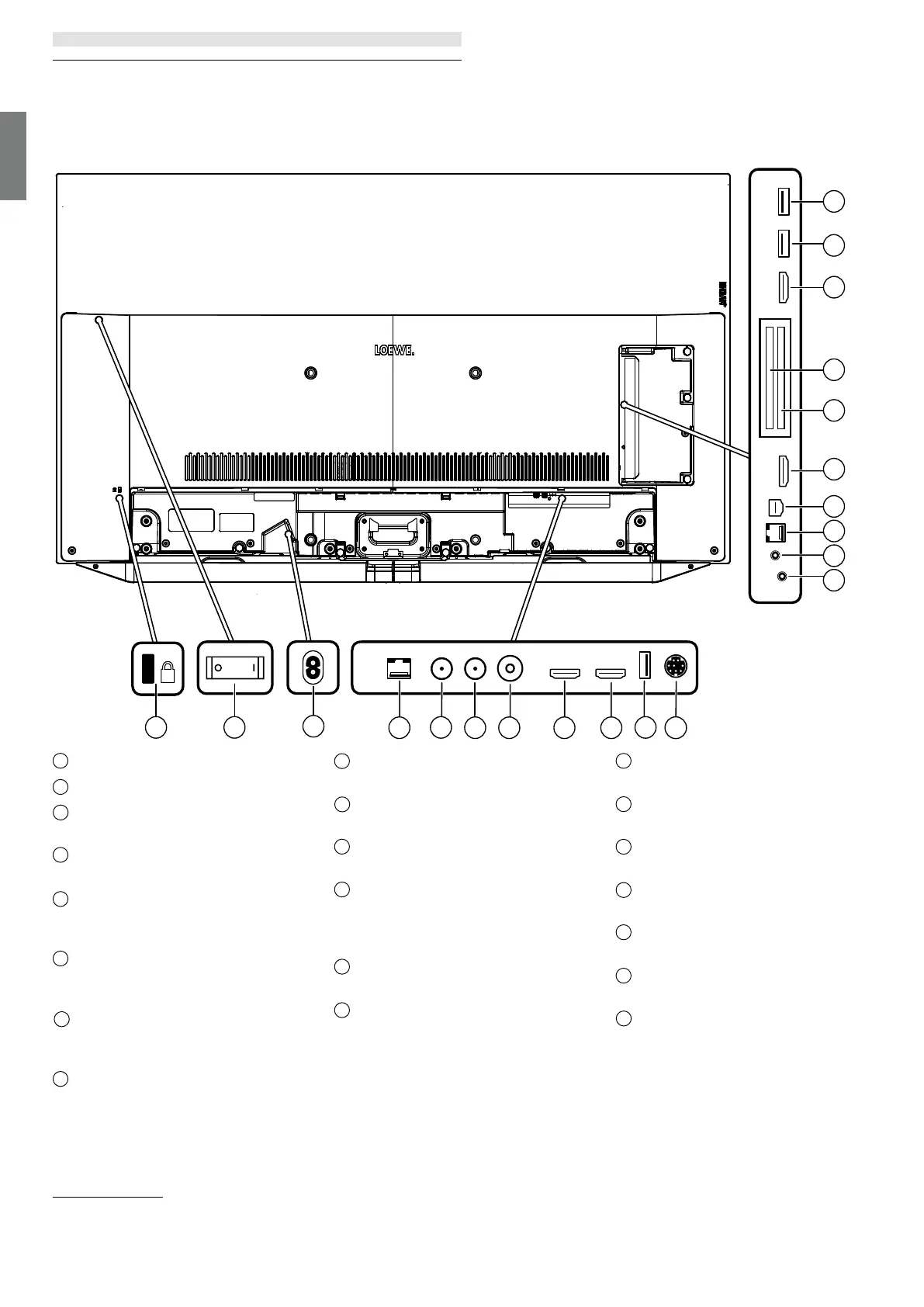

Position und Funktion der Anschlüsse
1
Aufnahme für Kensington-Schloss
2
Netzschalter
3
AC IN - Netzanschluss
Netzbuchse – 220-240 V ~ 50 / 60 Hz
4
LAN - Netzwerkanschluss
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Satellitenantenne
(Sat-Tuner 1) DVB-S/S2
F-Buchse – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Satellitenantenne
(Sat-Tuner 2) DVB-S/S2
F-Buchse – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Antenne analog/Kabel analog /
DVB-T/T2 / DVB-C
IEC-Buchse – 75 Ohm / 5 V / 80mA
8
HDMI 1 - HDMI-Eingang 1
(1
(mit Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - HDMI-Eingang 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - USB-Anschluss
USB Typ A – USB 3.0 (max. 2A
(4
)
11
MOTOR UNIT - Anschluss für einen
motorischen Drehfuß
12
AUDIO OUT/TOSLINK - Tonausgang
(analog bzw. digital)
(3
Klinke 3,5 mm (analog) L/R
Mini-Toslink (digital)
13
HEADPHONE - Kopfhöreranschluss
Klinke 3,5 mm – Kopfhörer 32–200 Ohm
14
RS-232C - Serielle Schnittstelle
(2
– (RJ12)
15
AV - Center IN
(2
Micro-AV-Buchse
16
HDMI 3 - HDMI-Eingang 3
(1
HDMI – Digital Video IN/Audio IN
17
COMMON INTERFACE - CI-Slot 1
(Standard V1.4)
18
COMMON INTERFACE - CI-Slot 2
(Standard V1.4)
19
HDMI 4 - HDMI-Eingang 4
(1
HDMI – Digital Video IN/Audio IN
20
USB 2.0 - USB-Anschluss
USB Typ A – USB 2.0 (max. 2A
(4
)
21
USB 3.0 - USB-Anschluss
USB Typ A – USB 3.0 (max. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Position und Funktion der Anschlüsse
(1
Vor dem Anschluss eines externen Gerätes beachten Sie bitte, dass die einzelnen HDMI-Anschlüsse verschiedene Signale verarbeiten können, siehe Online Benutzerhandbuch, Kapitel Technische Daten,
Abschnitt bild (geräteübergreifend) – Signale über HDMI/AV (PC IN).
(2
Adapter als Zubehör bei Ihrem Fachhändler erhältlich.
(3
Das analoge bzw. digitale Ausgangssignal am Anschluss AUDIO OUT ist nicht gleichzeitig nutzbar.
(4
Der max. Strom von 2A ist nur verfügbar, wenn eine USB-Buchse verwendet wird. Werden beide USB-Buchsen verwendet, teilt sich der max. verwendbare Strom auf.
