Loewe bild v | Driftsvejledning 2

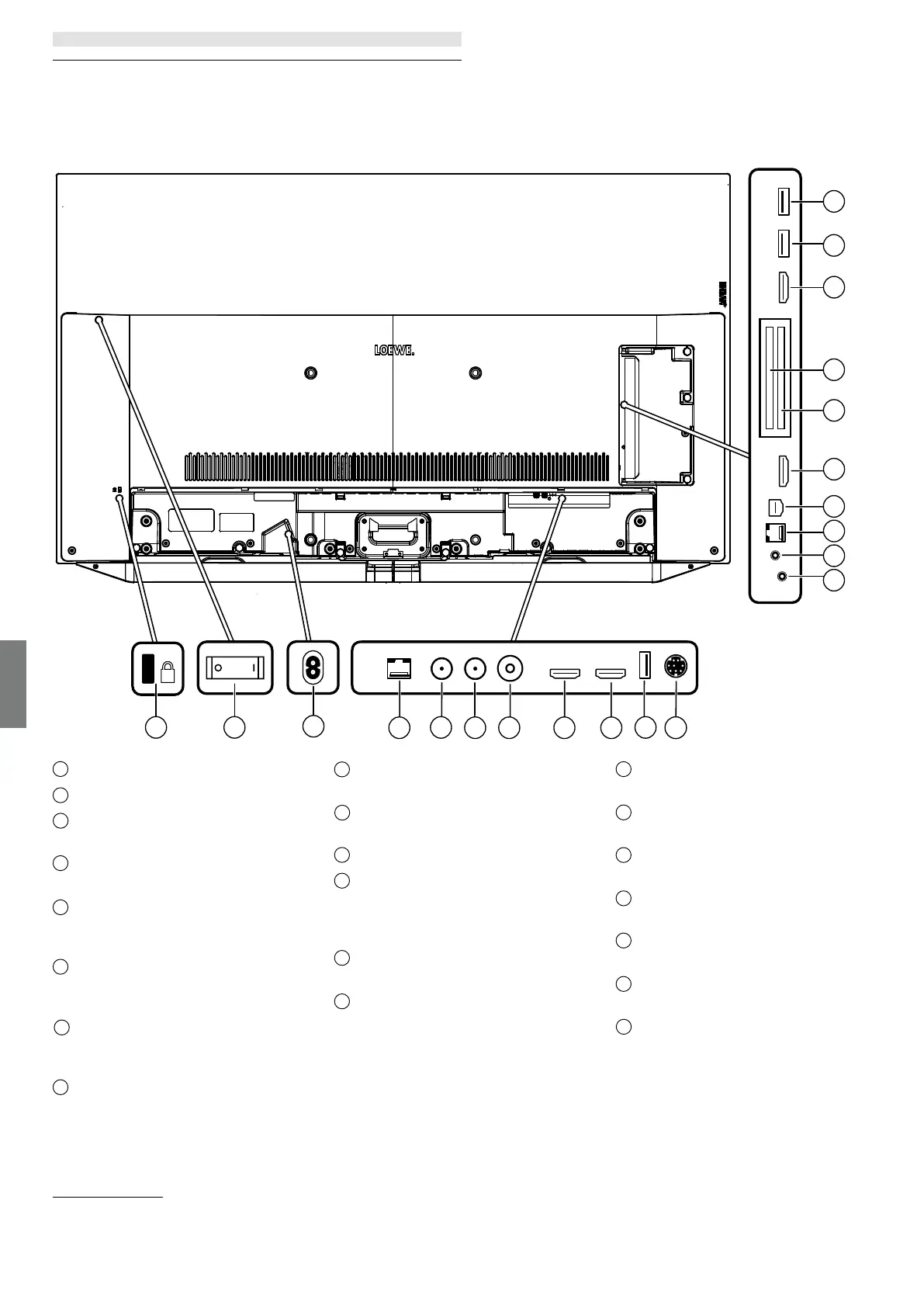

Placering og funktion af terminalerne
1
Plads til Kensington-lås
2
Hovedkontakt
AC IN - Nettilslutning
Netbøsning – 220-240 V ~ 50 / 60 Hz
4
LAN - Netværksforbindelse
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Satellitantenne
(Sat-Tuner 1) DVB-S/S2
F-bøsning – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Satellitantenne (Sat-Tuner 2)
DVB-S/S2
F-bøsning – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Antenne analog/Kabel analog /
DVB-T/T2 / DVB-C
IEC-bøsning – 75 Ohm / 5 V / 80mA
8
HDMI 1 - HDMI-indgang 1
(1
(med Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - HDMI-indgang 2
(1
HDMI – Digital Video IN/Audio IN
USB 3.0 - USB-port
USB type A – USB 3.0 (maks. 2A
(4
)
11
MOTOR UNIT - tilslutning af motordrejefod
12
AUDIO OUT/TOSLINK - Lydudgang
(analog/digitale)
(3
Jack 3,5 mm (analog) L/R
Mini-Toslink (digital)
13
HEADPHONE - Hovedtelefontilslutning
3,5 mm jack – Høretelefon 32–200 ohm
14
RS-232C - Serielt interface (2 – (RJ12)
15
AV - Center IN
(2
Micro AV udtag
16
HDMI 3 - HDMI-indgang 3
(1
HDMI– Digital Video IN/Audio IN
17
COMMON INTERFACE - CI-slot 1
(Standard V1.4)
COMMON INTERFACE - CI-slot 2
(Standard V1.4)
19
HDMI 4 - HDMI-indgang 4
(1
HDMI – Digital Video IN/Audio IN
20
USB 2.0 - USB-port
USB type A – USB 2.0 (maks. 2A
(4
)
21
USB 3.0 - USB-port
USB type A – USB 3.0 (maks. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Placering og funktion af terminalerne
(1
Når du skal tilslutte en ekstern enhed, skal du være opmærksom på, at de enkelte HDMI-tilslutninger bearbejder forskellige typer signaler - se online-User handbook på engelsk, kapitlet Technical data, afsnittet
bild (across sets) - Signals via HDMI/AV (PC IN).
(2
Adapter kan fås som tilbehør-hos din specialbutik.
(3
Det analoge / digitale udgangssignal ved forbindelsen AUDIO OUT kan ikke bruges samtidig.
(4
Den maksimale strømforsyning på 2A er kun tilgængelig, hvis USB-porten bruges. Hvis begge USB-porte anvendes deles strømmen mellem dem.
