Loewe bild v | Bruksanvisning

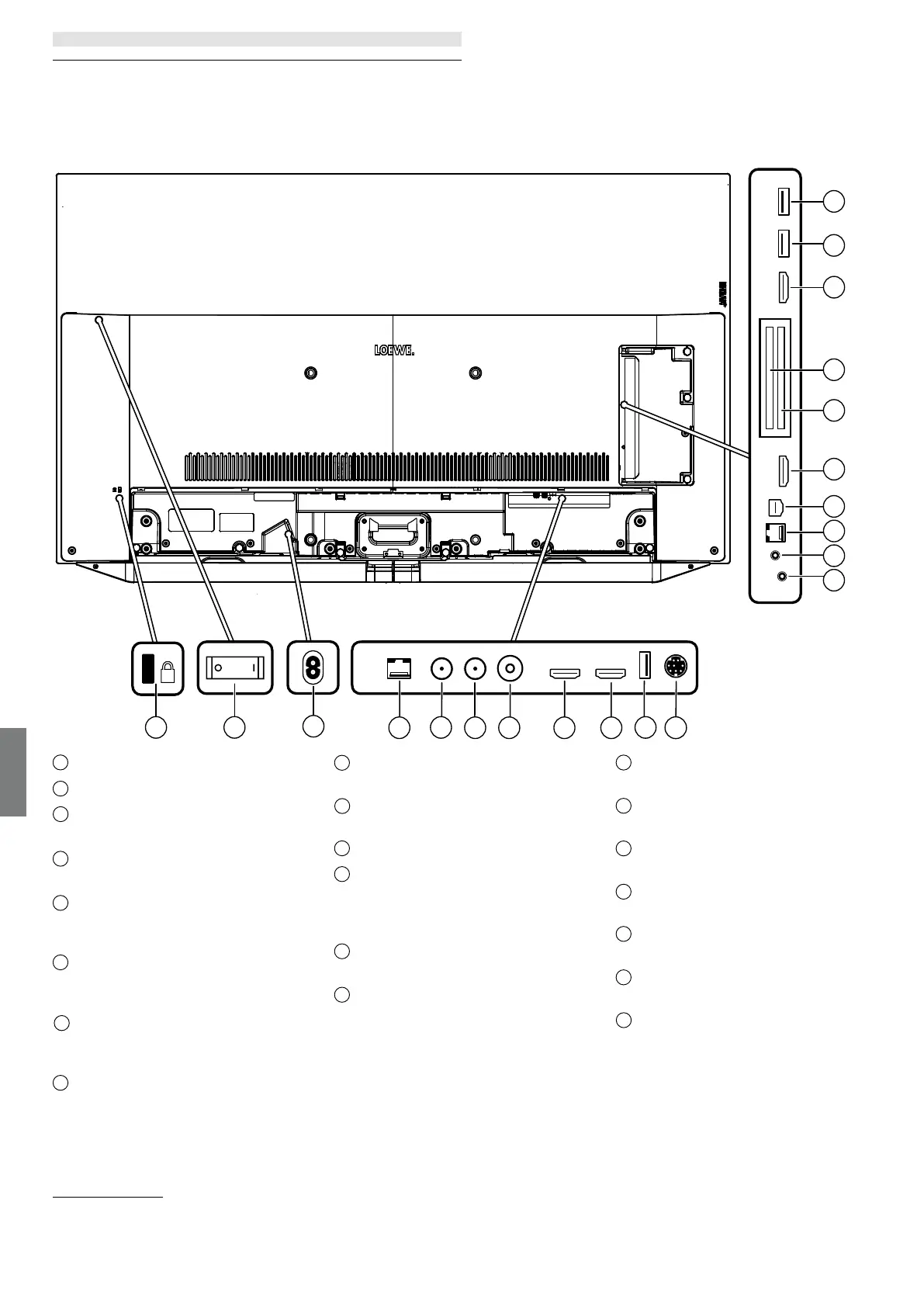

Position och funktion av terminalerna
1
Kensington-lock
2
Strömbrytare
3
AC IN - Nätanslutning
Nätuttag – 220-240 V ~ 50 / 60 Hz
4
LAN - Nätverksanslutning
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Satellitantenn
(Sat-tuner 1) DVB-S/S2
F-uttag – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Satellitantenn
(Sat-tuner 2) DVB-S/S2
F-uttag – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Antenn analog/kabel analog /
DVB-T/T2 / DVB-C
IEC-uttag – 75 Ohm / 5 V / 80mA
8
HDMI 1 - HDMI-ingång 1
(1
(mit Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - HDMI-ingång 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - USB-kontakt
USB typ A – USB 3.0 (max. 2A
(4
)
11
MOTOR UNIT - Roterande reglage
12
AUDIO OUT/TOSLINK
- Ton-utgång analog/digital
(3
Kontakt 3,5 mm (analog) L/R
Mini-Toslink (digital)
13
HEADPHONE - Uttag för hörlurar
Kontakt 3,5 mm – Hörlurar 32–200 Ohm
14
RS-232C - Seriellt gränssnitt
(2
– (RJ12)
15
AV - Center IN
(2
Micro-AV-uttag
16
HDMI 3 - HDMI-ingång 3
(1
HDMI – Digital Video IN/Audio IN
17
COMMON INTERFACE - CI-slot 1
(Standard V1.4)
18
COMMON INTERFACE - CI-slot 2
(Standard V1.4)
19
HDMI 4 - HDMI-ingång 4
(1
HDMI – Digital Video IN/Audio IN
20
USB 2.0 - USB-kontakt
USB typ A – USB 2.0 (max. 2A
(4
)
21
USB 3.0 - USB-kontakt
USB typ A – USB 3.0 (max. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Position och funktion av terminalerna
(1
Före anslutning av en extern apparat bör du beakta, att HDMI-anslutningar kan behandla olika signaler, se Online User handbook på engelska, Kapitel Technical data, Avsnitt bild (across sets) –
Signals via HDMI/AV (PC IN).
(2
Adapter som tillbehör finns hos din säljare.
(3
Den analoga resp. digitala utgångssignalen på anslutningen AUDIO OUT kan inte användas samtidigt.
(4
Den maximala strömmen på 2A är endast tillgänglig om USB-porten används. Om båda USB-portarna används, är den maximala strömmen uppdelad mellan dem.
