Loewe bild v | Käyttöohje 2

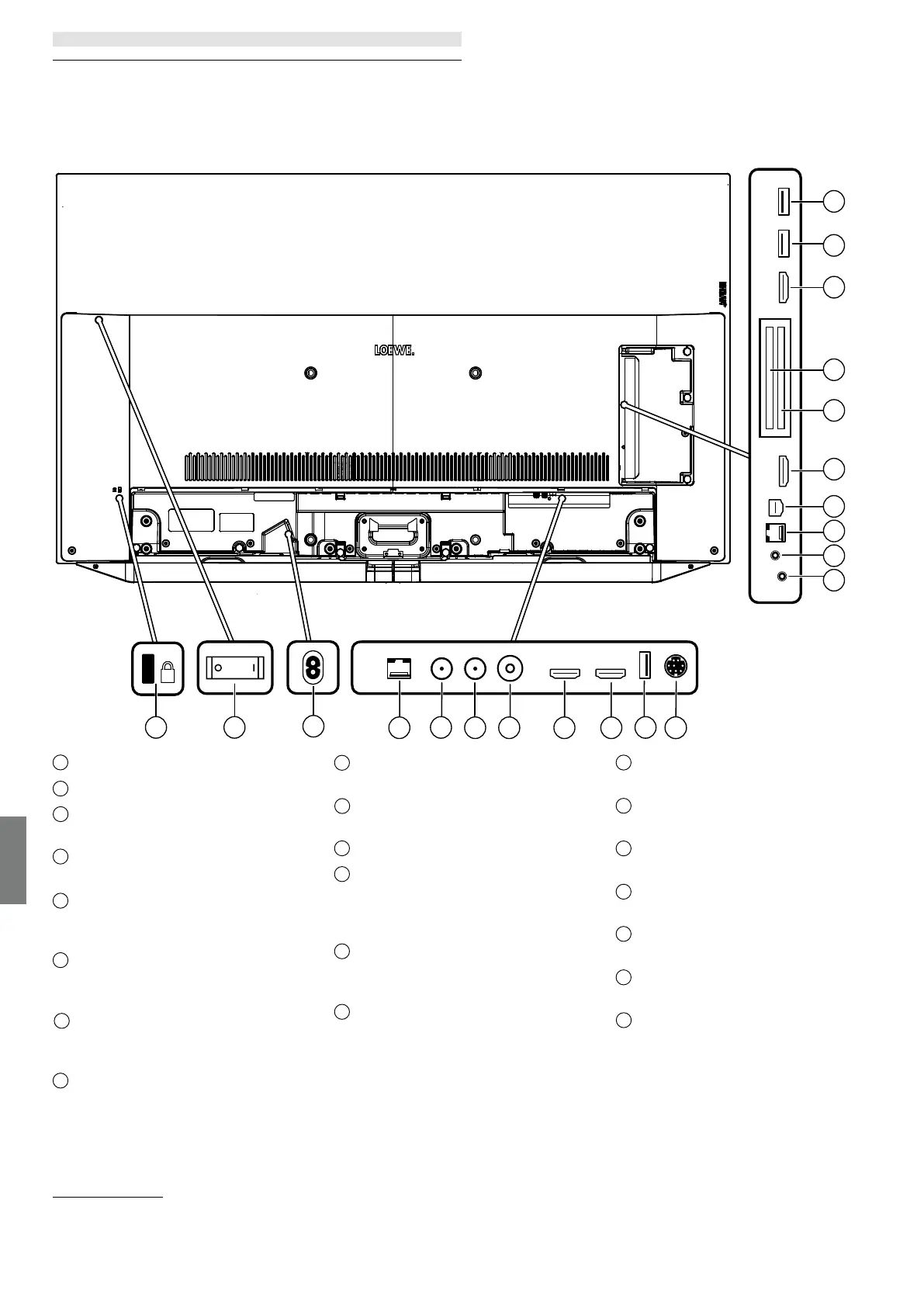

Asema ja toiminta terminaalien
1
Paikka Kensington-lukolle
2
Virtakytkin
3
AC IN - Verkkoliitäntä
Verkkoliitäntä – 220-240 V ~ 50 / 60 Hz
4
LAN - Verkkoliitäntä
RJ-45 – Ethernet / Fast Ethernet
5
ANT SAT 1 - Satelliittiantenni
(Sat-viritin 1) DVB-S/S2
F-liitäntä – 75 Ohm / 13/18 V / 500mA
6
ANT SAT 2 - Satelliittiantenni
(Sat-viritin 2) DVB-S/S2
F-liitäntä – 75 Ohm / 13/18 V / 500mA
7
ANT TV - Antenni/kaapeli analoginen /
DVB-T/T2 / DVB-C
IEC-liitäntä – 75 Ohm / 5 V / 80mA
8
HDMI 1 - HDMI-tulo 1
(1
(kanssa Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 - HDMI-tulo 2
(1
HDMI – Digital Video IN/Audio IN
10
USB 3.0 - USB-liitäntä
USB tyyppi A – USB 3.0 (max. 2A
(4
)
11
MOTOR UNIT - Kääntyvän jalustan hallinta
12
AUDIO OUT/TOSLINK
- Äänilähtö analoginen/digitaalinen
(3
Jakki 3,5 mm (analoginen) L/R
Mini-Toslink (digitaalinen)
13
HEADPHONE
- Kuulokeliitäntä Jakkiliitin 3,5 mm –
Kuulokkeet 32-200 ohmia
14
RS-232C - Sarjaliitäntä
(2
– (RJ12)
15
AV - Center IN
(2
Micro AV pistorasia
16
HDMI 3 - HDMI-tulo 3
(1
HDMI– Digital Video IN/Audio IN
17
COMMON INTERFACE - CI-paikka 1
( vakio V1.4 )
18
COMMON INTERFACE - CI-paikka 2
( vakio V1.4 )
19
HDMI 4 - HDMI-tulo 4
(1
HDMI – Digital Video IN/Audio IN
20
USB 2.0 - USB-liitäntä
USB tyyppi A – USB 2.0 (max. 2A
(4
)
21
USB 3.0 - USB-liitäntä
USB tyyppi A – USB 3.0 (max. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Asema ja toiminta terminaalien
(1
Ennen ulkoisen laitteen yhdistämistä, tarkasta, että yksittäiset HDMI-liitännät voivat käsitellä erilaisia signaaleja, katso sähköinen käyttäjän käsikirja englanniksi, luku Technical data, osan bild (across sets) –
Signals via HDMI/AV (PC IN) kautta.
(2
Adapteri saatavana lisävarusteena jälleenmyyjältä.
(3
Analoginen ja digitaalinen lähtösignaali eivät ole samanaikaisesti käytettävissä AUDIO OUT -liitännässä.
(4
2A: n maksimivirta on käytettävissä vain, jos käytetään USB-porttia. Jos molemmat USB-portit ovat käytössä, maksimivirta jaetaan niiden kesken.
