Loewe bild v | Bruksanvisningen 2

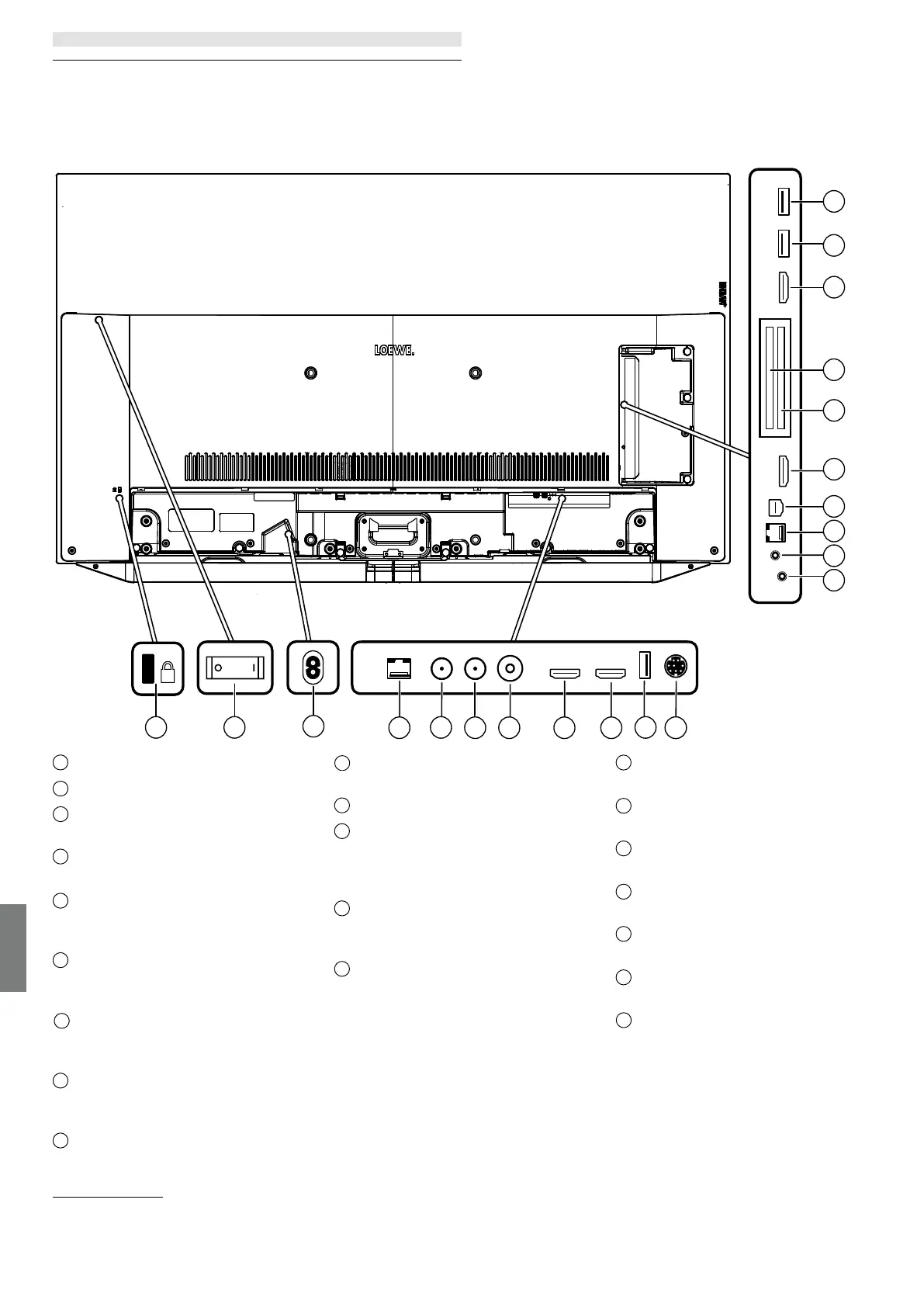

Posisjon og funksjon av terminalene
1
Plass til Kensington-lås
2
Nettbryter
3
AC IN strømtilkobling
Stikkontakt – 220-240 V ~ 50/60 Hz
4
LAN nettverkstilkobling
RJ-45 – Ethernet/Fast Ethernet
5
ANT SAT 1 – Satellittantenne
(Sat-Tuner 1) DVB-S/S2
F-kontakt – 75 Ohm / 13/18 V / 500 mA
6
ANT SAT 2 – Satellittantenne
(Sat-Tuner 2) DVB-S/S2
F-kontakt – 75 Ohm / 13/18 V / 500 mA
7
ANT TV – Antenne analog/Kabel analog /
DVB-T/T2 / DVB-C
IEC-kontakt – 75 Ohm / 5 V / 80 mA
8
HDMI 1 ARC – HDMI-inngang 1
(1
(med Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
9
HDMI 2 – HDMI-inngang 2
(1
HDMI – Digital Video IN/Audio IN/OUT
10
USB 3.0 – USB-tilkobling
USB Type A – USB 3.0 (max. 2A
(4
)
11
MOTOR UNIT - Roterende stativkontroll
12
AUDIO OUT/TOSLINK
- Lydutgang analog/digital
(3
Plugg 3,5 mm (analog) L/R
Mini-Toslink (digital)
13
HEADPHONE – Tilkobling av hodetelefoner
Kontakt 3,5 mm – Hodetelefon 32–200
Ohm
14
RS-232C – Serielt grensesnitt
(2
– (RJ12)
15
AV – Center IN
(2
Micro AV tilkobling
16
HDMI 3 – HDMI-inngang 3
(1
HDMI – Digital Video IN/Audio IN/OUT
17
COMMON INTERFACE – CI-Slot 1
(Standard V1.4)
18
COMMON INTERFACE – CI-Slot 2
(Standard V1.4)
19
HDMI 4 – HDMI-inngang 4
(1
HDMI – Digital Video IN/Audio IN
20
USB 2.0 – USB-tilkobling
USB Type A – USB 2.0 (max. 2A
(4
)
21
USB 3.0 – USB-tilkobling
USB Type A – USB 3.0 (max. 2A)
K
1 2
15
19
18
16
17
13
14
20
12
21
3
4
5
7
9
6
10
8
11
Posisjon og funksjon av terminalene
(1
Før du kobler til en ekstern enhet, må du være oppmerksom på at de enkelte HDMI-tilkoblingene kan behandle forskjellige signaler, se Online User handbook på engelsk, kapittel Technical data, punkt
bild (across sets) – Signals via HDMI/AV (PC IN).
(2
Adapter kan kjøpes som tilbehør hos en forhandler.
(3
Det analoge eller digitale utgangssignalet ved tilkobling til AUDIO OUT kan ikke brukes samtidig.
(4
USB porten leverer max 2A. Dersom begge UBS porter benyttes vil de dele på strømmen seg i mellom.
