Steckerbelegung / Pin description Basicboard 71298.xxx
W1000
1/2 Netzspannung, main voltage - 175V-264V
W1002 zum/to Panel
1 U_LED_Anode - 69V-110V abhängig von Panelgröße, depent of panel size
2 n.b., n.c.
3 K_LED1 - Uss ca. U_LED_Anode/2
4 n.b., n.c.
5 U_LED_Anode - 69V-110V abhängig von Panelgröße, depent of panel size
6 n.b., n.c.
7 K_LED2 - Uss ca. U_LED_Anode/2
8 n.b., n.c.
9 U_LED_Anode - 69V-110V abhängig von Panelgröße, depent of panel size
10 n.b., n.c.
11 K_LED3 - Uss ca. U_LED_Anode/2
12 n.b., n.c.
13 U_LED_Anode - 69V-110V abhängig von Panelgröße, depent of panel size
14 n.b., n.c.
15 K_LED4 - Uss ca. U_LED_Anode/2

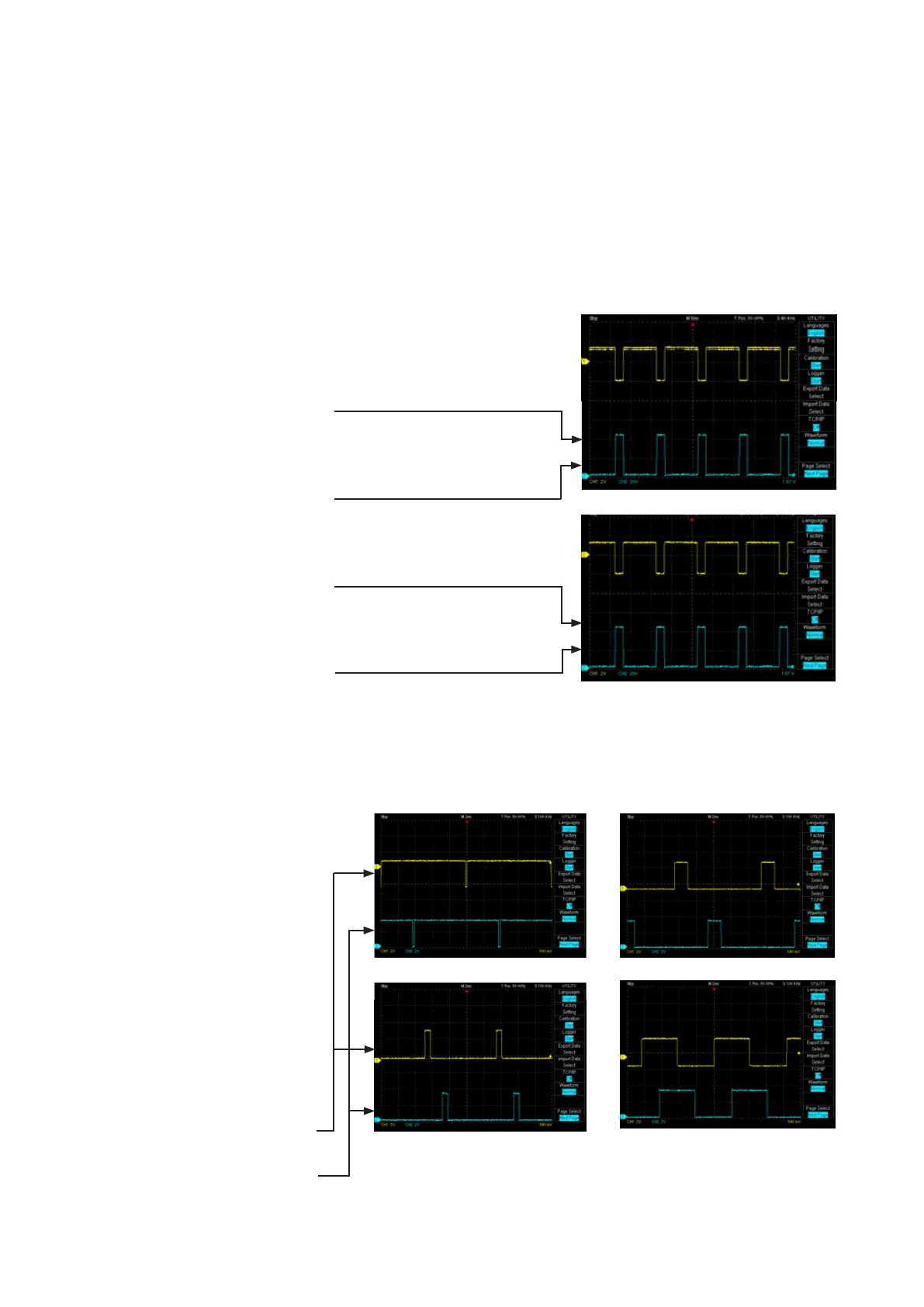

PWM2_DIM, W1004 PIN 17
PWM1_DIM, W1004 PIN 19
hoher Kontrast, high contrast
niedriger Kontrast, low contrast
2D
3D
W1004 zum/to Signalboard W1013
1 U5SB - 5,0V-5,3V
2 on/off - ca. 0V = on, ca. 5V = off
3 GND
4 GND
5 U3.3 - 3,3V-3,45V
6 U3.3 - 3,3V-3,45V
7 U5 - 4,95-5,25V
8 U5 - 4,95-5,25V
9 GND
10 GND
11 U12 - 11,2V-12,2V
12 U12 - 11,2V-12,2V
13 U12 - 11,2V-12,2V
14 U12 - 11,2V-12,2V
15 GND
16 GND
17 PWM2_DIM - 3,3Vss , 3,3Vpp
18 GND
19 PWM1_DIM - 3,3Vss , 3,3Vpp
20 Festplatte ein/aus, hard disc on/off - 3,3V = on, 0V = off
.
.
