25
21 GND
22 GND

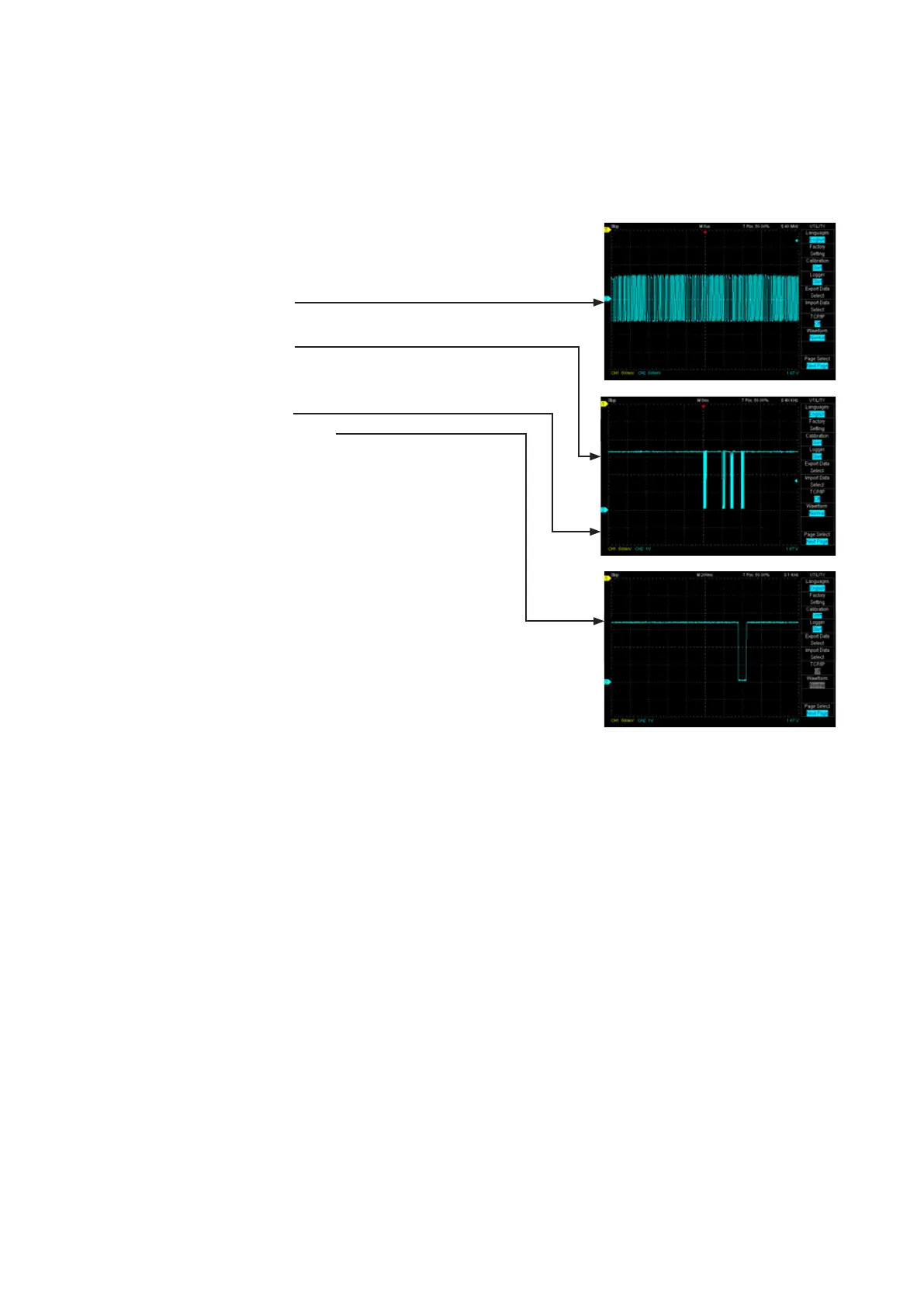

23 SPDIF - ca. 1,2Vss, 1,2Vpp
24 U24 - 24,0V-25,0V
25 I2C-SDA - 3,3Vss, 3,3Vpp
26 Mute - 3,3V = Mute, 0V = Ton/sound
aktiv während Ein-/ Ausschaltphase, active during switch on/off
27 ISC-SCL - 3,3Vss, 3,3Vpp
28 Reset - 3,3V = normal, 0V = Reset
kurzer Impuls nach Einschalten, short impulse after switch on
29 2D/3D - ca. 5V = 2D, 0V = 3D
30 GND
Steckerbelegung / Pin description Basicboard 71298.xxx
W1006 Lautsprecher rechts/ speaker right
1 Lautsprecher, speaker
2 Lautsprecher, speaker
3 Basslautsprecher, bass speaker
4 Basslautsprecher, bass speaker
W1009 zur Festplatte/ to hard disc
1 GND
2 5V - schaltbar, switchable
W1007 Lautsprecher links/ speaker left
1 Lautsprecher, speaker
2 Lautsprecher, speaker
3 Basslautsprecher, bass speaker
4 Basslautsprecher, bass speaker
