Logitech F540 Getting Started Guide

Introdução ao
78 Português
Português 79
Logitech
®
Wireless Headset F540
Se usar os conectores RCA vermelho/branco no cabo AV do Xbox 360
para áudio
Se estiver usando os conectores analógicos RCA vermelho e branco do cabo AV HD
componente do Xbox 360 para conectar o Xbox 360 ao sistema de áudio principal,
use uma das seguintes configurações da estação-base sem fio nesta seção.

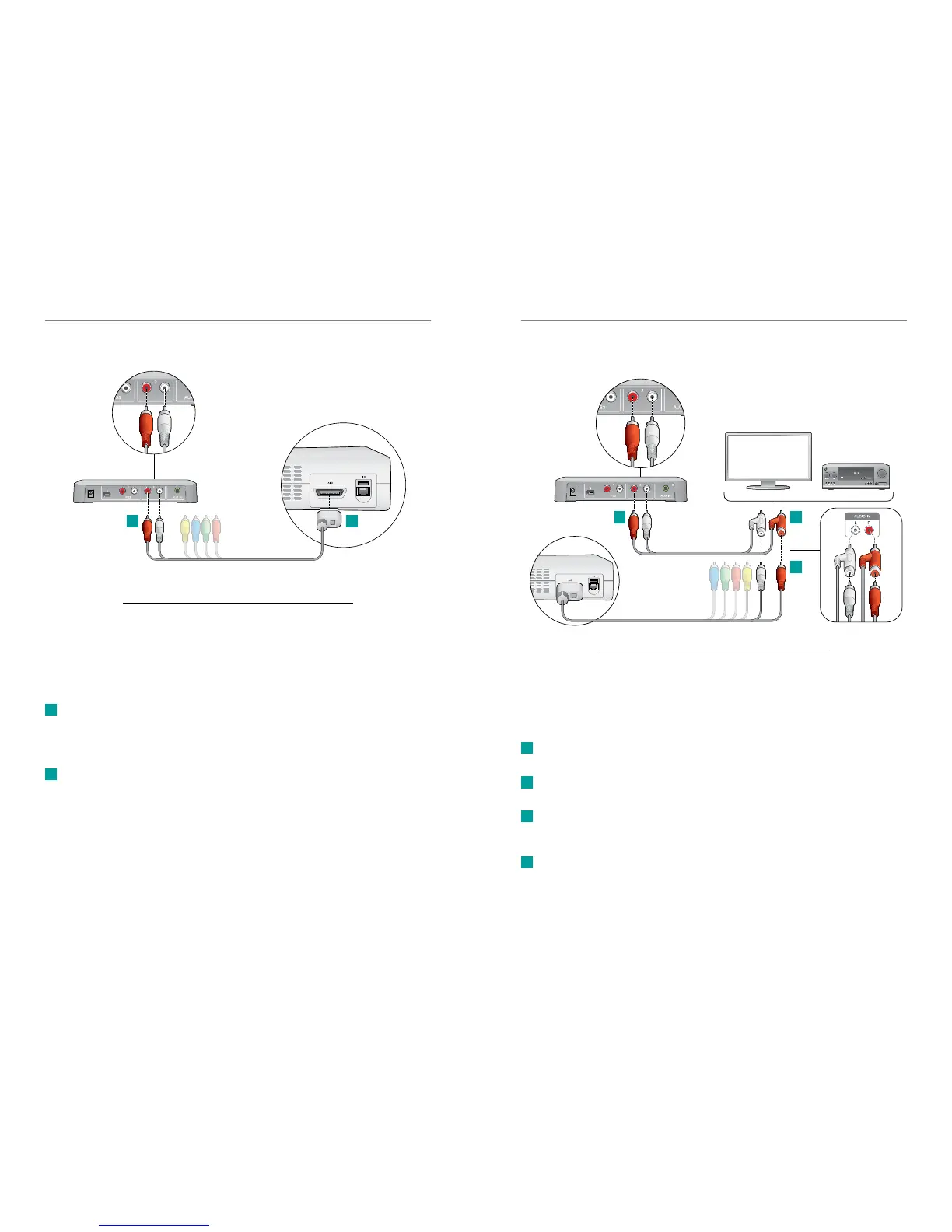

Configuração recomendada para a estação-base sem fio (Fig. 5)
1. Desconecte do sistema de áudio principal os conectores vermelho e branco
do cabo AV HD componente do Xbox 360 .
2. Conecte esses conectores vermelho e branco diretamente aos conectores do cabo
de passagem RCA-a-RCA da Logitech.
3. Conecte os conectores macho do cabo de passagem RCA-a-RCA da Logitech ao
sistema de áudio principal (onde o cabo AV HD componente do Xbox 360 estava
conectado anteriormente).
4. Na outra extremidade do cabo de passagem RCA-a-RCA da Logitech, conecte os
conectores vermelho e branco às portas do Xbox 360 na parte posterior da estação-
base sem fio.
1
2
3
4
Se usar HDMI ou cabo óptico digital para o áudio do Xbox 360
Se estiver usando um HDMI ou um cabo óptico digital para conectar o Xbox 360 a um
sistema de áudio principal, use o cabo AV HD componente do Xbox 360 (recomendado)
para conectar a estação-base sem fio ao Xbox 360/sistema de áudio principal,
ou a configuração alternativa na página 80.
Configuração recomendada da estação-base sem fio (Fig.4)
1. Conecte o cabo AV HD componente do Xbox 360 (normalmente incluído no
Xbox 360) à parte posterior do Xbox 360. Observe que em alguns modelos
do Xbox 360 não é possível conectar um cabo HDMI e o cabo AV HD componente
do Xbox 360. (Se encontrar esse problema, use a configuração alternativa da estação-
base sem fio mostrada na Fig. 6)
2. Conecte as tomadas estereofônicas RCA vermelha e branca às portas do Xbox 360
na estação-base sem fio da Logitech.
1
2
Xbox 360
Xbox 360
3
2
4
Estação-base sem fio da Logitech
Sistema de áudio principal
Cabo de passagem
RCA-a-RCA da Logitech
Cabo AV HD
componente
do Xbox 360
Xbox 360
Figura 5
Xbox 360
Xbox 360
12
Estação-base sem fio da Logitech
Xbox 360
Cabo AV HD componente do Xbox 360
Figura 4

Logitech F540 Specifications

General

Impedance	- Ω
Ear coupling	-
Headphone frequency	- Hz
Frequency band	2.4 GHz
3.5 mm connector	Yes
Connectivity technology	Wireless
Product type	Headset
Product color	Black
Recommended usage	Gaming
Microphone type	Boom
