Lorentz PS2-100 - Diagrama de Conexión

32

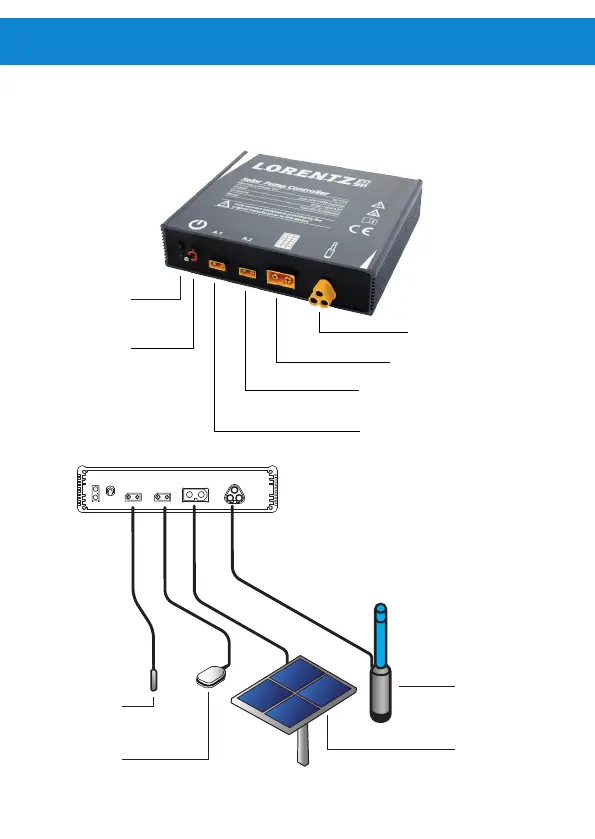

Diagrama de conexión
Max Input Voltage Voc 50 V DC
Output max 50V PWM 3-phase
Enclosure IP 68 / NEMA 6P
Model PS2-100 07-000550
Only connect equipment provided by the
original manufacturer to this device
Solar Pump Controller
A.1A.2
Sonda de
pozo
Interruptor
de tanque
lleno
Módulos
PV
Unidad de
bomba
Indicadores
LED
Interruptor
encender/
apagar
Conexión motor
Entrada solar (PV)
Interruptor de tanque
lleno (opcional) - A2
Protección contra fun-
cionamiento en seco
(opcional) - A1
