INTRODUZIONE
Il contatore di energia trifase a inserzione tramite TA, modello DME D332, è stato progettato per unire la massima semplicità di utilizzo con una ampia scelta di funzioni avanzate. Nonostante l’estrema compattezza del
contenitore modulare (solo 4 moduli), le prestazioni del contatore di energia sono le stesse di un apparecchio di alto livello. Il display retroilluminato LCD consente una interfaccia utente chiara ed intuitiva. DME D332
è inoltre dotato di una interfaccia di comunicazione M-Bus per consentirne la supervisione e di un ingresso di tariffazione.
DESCRIZIONE
– Contatore di energia trifase.
– Inserzione tramite TA.
– Esecuzione modulare 4U (72mm) per guida DIN.
– Display LCD retroilluminato.
– Interfaccia M-BUS.
– Ingresso di tariffazione in AC.
– 3 tasti di navigazione per funzioni ed impostazioni.
– LED metrologico per indicazione flusso di energia.
– Elevata accuratezza delle misure in vero valore efficace (TRMS).
– Misura energia attiva conforme a IEC/EN62053-22 classe 0.5s.
– Contatori di energia attiva e reattiva totali e per singola fase.
– Contatori di energia totali e parziali azzerabili.
– 1 contaore totale e 4 contaore parziali.
– Ingresso programmabile (ad esempio per selezione tariffe).
– Protezione impostazioni via password a 2 livelli.
– Copia di salvataggio delle impostazioni originali.
– Montaggio senza necessità di utensili.
– Coprimorsetti piombabili.
– Testi in 6 lingue (inglese, italiano, francese, spagnolo, portoghese, tedesco).
FUNZIONE DEI TASTI FRONTALI
Tasti
 e  – Servono per lo scorrimento fra le pagine video, per la selezione fra le possibili scelte presentate a display e per la modifica di impostazioni (incremento/decremento).
Premendoli contemporaneamente (
 +  ), servono per entrare o uscire dai vari menu sia di visualizzazione che di impostazione.
Tasto – Serve per lo scorrimento delle sotto-pagine, per confermare una scelta effettuata e per passare da una modalità all’altra di visualizzazione.

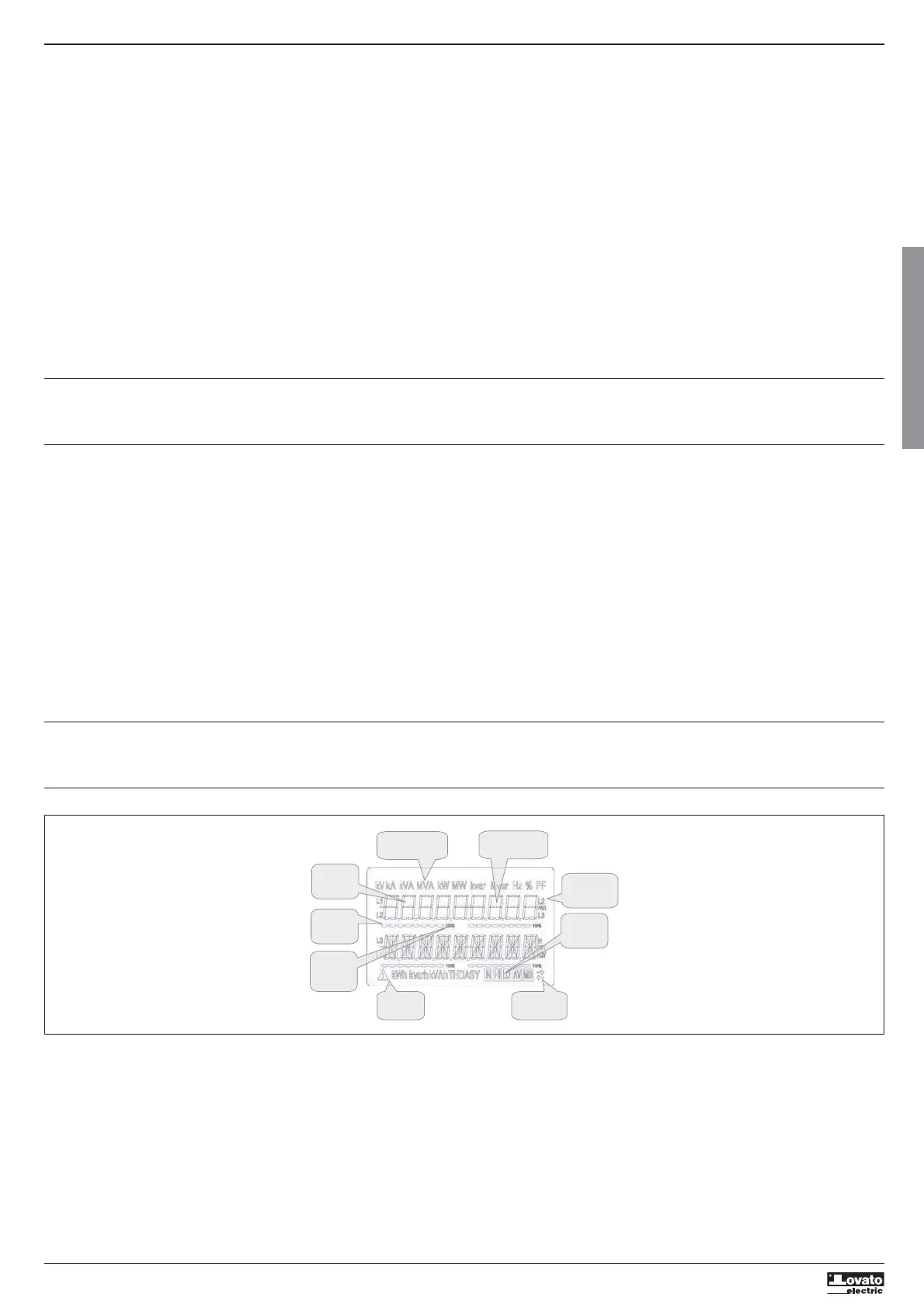

INDICAZIONI SUL DISPLAY
Display principale
misure
Icona
allarme
Indicazione
sottopagina
(
ti
p
o misura
)
Display
principale
misure
Indicazione pagina
misure
Barra grafica
Comunicazione
attiva
Indicazione fasi
selezionate
Indicazione
fondo scala
barra grafica
