I511 GB I 09 17 31100346
I
26
COD. COMANDO LIVELLO ACCESSO DESCRIZIONE
C.01 RESET HI-LO Utente / Avanzato Azzera i valori di picco HI e LO di tutte le misure
C.02 AZZERAMENTO MAX DEMAND Utente / Avanzato Azzera i valori Max demand di tutte le misure
C.03 AZZERAMENTO ENERGIE PARZIALI Utente / Avanzato Azzera contatori di energia parziali
C.04 AZZERAMENTO CONTAORE PARZIALI Utente / Avanzato Azzera contaore parziali
C.06 AZZERAMENTO TARIFFE Utente / Avanzato Azzera contatori di energia con tariffa 1 e 2
C.07 AZZERAMENTO ALLARMI Utente / Avanzato Azzera allarmi con memoria
C.08 AZZERAMENTO LIMITI Utente / Avanzato Azzera soglie limite con memoria
C.11 AZZERAMENTO ENERGIE TOTALI Avanzato Azzera contatori di energia totali e parziali
C.12 AZZERAMENTO CONTAORE TOTALI Avanzato Azzera contaore totali
C.13 PARAMETRI A DEFAULT Avanzato Ripristina tutte le impostazioni ai valori di default di fabbrica
C.14 BACKUP PARAMETRI Avanzato Salva una copia di sicurezza (backup) delle impostazioni
C.15 RIPRISTINO PARAMETRI Avanzato Ricarica le impostazioni dalla copia di sicurezza
C.16 TEST COLLEGAMENTO Avanzato Esegue il test per verificare la correttezza del collegamento del DME D332 -
Vedere capitolo Test collegamento
MENU COMANDI
– Il menu comandi permette di eseguire operazioni saltuarie quali azzeramenti di misure, contatori, allarmi, ecc.
– Se è stata immessa la password per accesso avanzato, allora tramite il menu comandi è anche possibile effettuare delle operazioni automatiche utili ai fini della configurazione dello strumento.
– Nella seguente tabella sono riportate le funzioni disponibili con il menu comandi, divise a seconda del livello di accesso necessario.
– Una volta selezionato il comando desiderato, premere per eseguirlo. Lo strumento chiederà una conferma. Premendo nuovamente il comando verrà eseguito.
– Per annullare l’esecuzione di un comando selezionato premere MENU.
– Per abbandonare il menu comandi premere
e
contemporaneamente.
TEST DI COLLEGAMENTO
– Il test di collegamento consente di verificare se l’installazione del contatore di energia è stata effettuata correttamente.
– Per poter eseguire il test, il contatore di energia deve essere inserito in un impianto attivo con le seguenti condizioni:
• sistema trifase con presenza di tutte le fasi (V > 187VAC L-N)
• corrente minima circolante su ciascuna fase > 1% del fondo scala del TA impostato
• verso positivo delle energie (cioè in un comune impianto dove il carico induttivo assorbe energia dalla fornitura).
– Per lanciare l’esecuzione del test, entrare nel menu comandi e selezionare il comando appropriato secondo le istruzioni del capitolo Menu comandi.
– Il test consente di verificare i seguenti punti:
• lettura delle tre tensioni
• sequenza delle fasi
• sbilanciamento delle tensioni
• inversione della polarità di uno o più TA
• scambio delle fasi fra tensioni/correnti
– Se il test non viene superato, il display visualizza la ragione dell’errore.

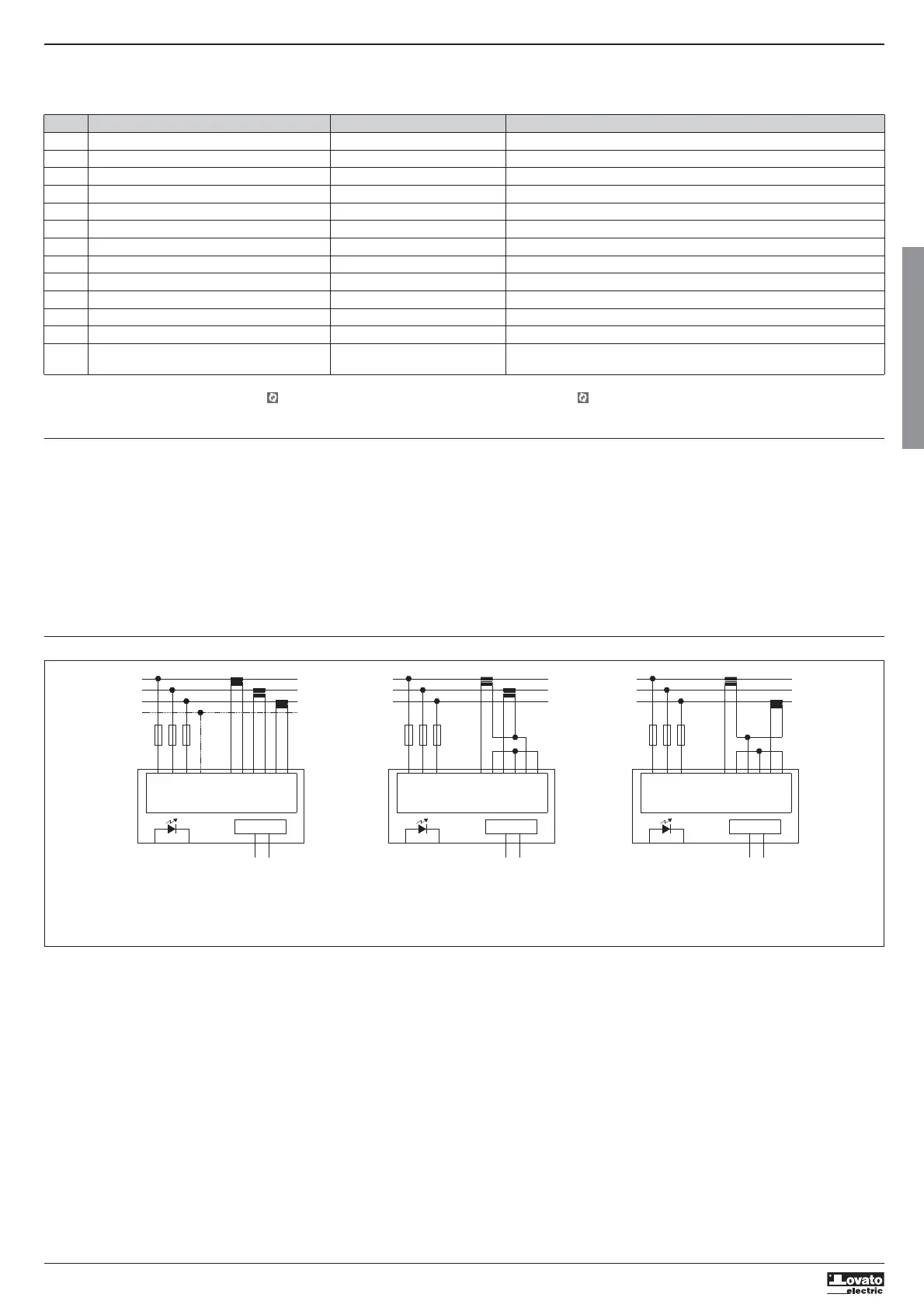

SCHEMA DI COLLEGAMENTO
L1
L3
L2
N
VN
S2
I2
T2T1
METER
V2
V1
V3
S1
I1
S2
S1
I3
S2
S1
100...240V~
Tariff input
L1
L3
L2
S2
I2
T2T1
METER
V2
V1
V3
S1
I1
S2
S1
I3
S2
S1
M-BUS
M1
M2
100...240V~
Tariff input
L1
L3
L2
S2
I2
T2T1
METER
V2
V1
V3
S1
I1
S2
S1
I3
S2
S1
100...240V~
Tariff input
S1
S2
S1
S2
S1
S2
S1
S2
M-BUS
M1
M2
M-BUS
M1
M2
NOTE
1. Fusibili raccomandati: F1A (rapido).
2. I morsetti S2 sono internamente connessi fra di loro.
