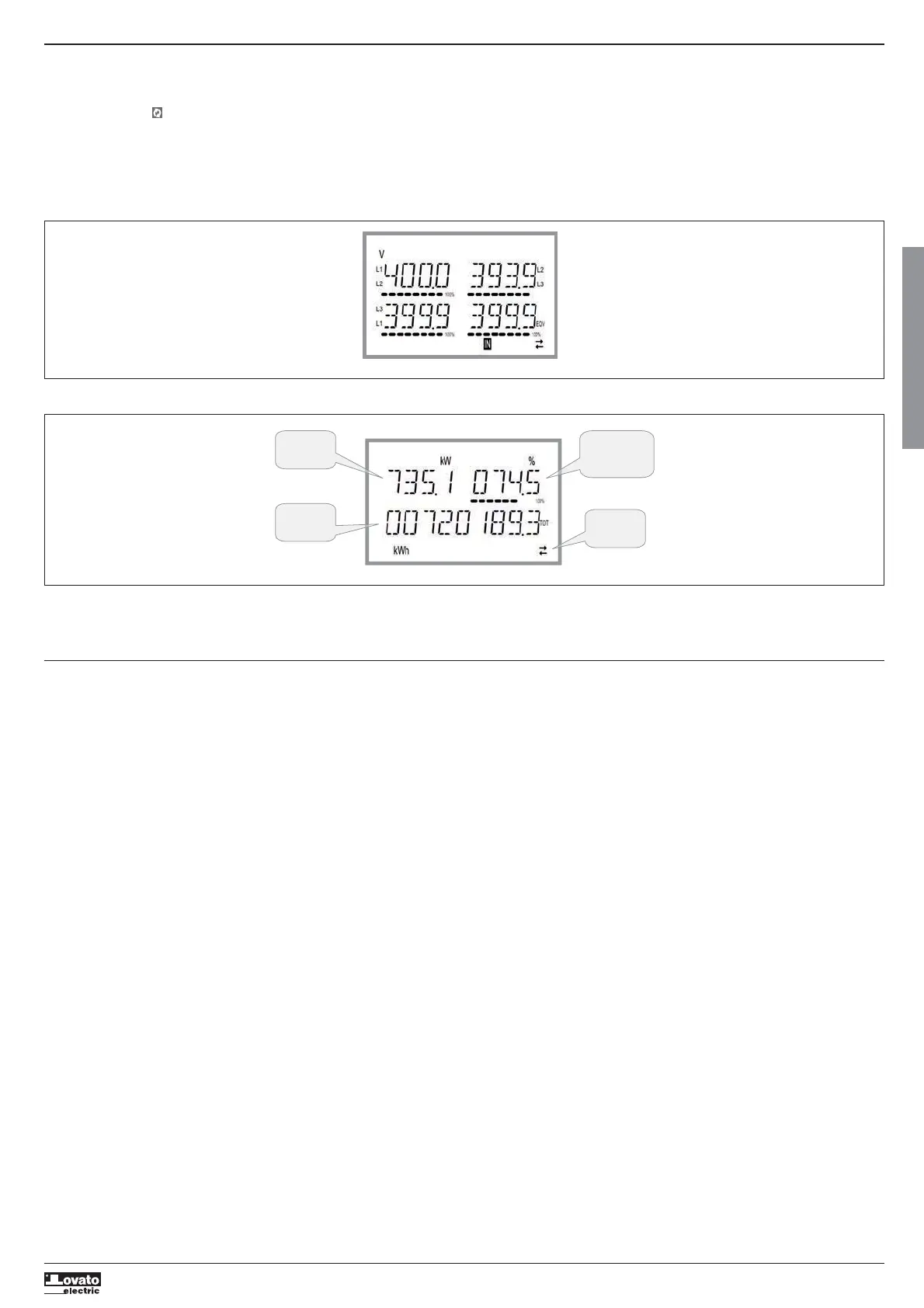

PAGINA PRINCIPALE
Potenza attiva
misurata
sull’impianto
Percentuale della
potenza attiva rispetto
alla nominale
dell’impianto
Contatore di
energia attiva
totale
Comunicazione
RS485 attiva
(lampeggiante)
– La pagina principale visualizza la potenza attiva attualmente impegnata nell’impianto, la percentuale della potenza attiva rispetto a quella nominale dell’impianto ed il contatore di energia attiva totale di sistema.
– L’utente ha la possibilità di specificare su quale pagina e su quale sotto-pagina il display DME D332 deve ritornare automaticamente dopo che è trascorso un tempo senza che siano premuti dei tasti.
– E’ anche possibile programmare il contatore di energia in modo che la visualizzazione resti sempre nella posizione in cui è stata lasciata.
– Per l’impostazione di queste funzioni vedere menu P02 – Utilità.
LED METROLOGICO FRONTALE
– Il LED rosso frontale emette 10000 impulsi per ogni kWh di energia consumata, riferita al secondario del TA.
– La frequenza di lampeggio del LED dà un’immediata indicazione dell’entità della potenza richiesta in un determinato istante.
– La durata del lampeggio, il colore e l’intensità del LED sono conformi alle norme che prescrivono il suo utilizzo ai fini di una verifica metrologica della accuratezza del contatore di energia.
VISUALIZZAZIONE DELLE MISURE
– I tasti
 e  consentono di scorrere le pagine di visualizzazione misure una per volta. La pagina attuale è riconoscibile tramite la visualizzazione della unità di misura nella parte alta del display.
– Alcune delle misure potrebbero non essere visualizzate in funzione della programmazione e del collegamento dell’apparecchio (ad esempio se programmato per un sistema senza neutro le misure riferite al neutro
non vengono visualizzate).
– Per ogni pagina, il tasto consente di accedere a delle sottopagine (ad esempio per visualizzare i valori massimi e minimi registrati per la misura selezionata).
– La sottopagina visualizzata correntemente è indicata in basso a destra da una delle seguenti icone:
– IN = Valore istantaneo – Valore istantaneo attuale della misura, visualizzato di default ogni volta che si cambia pagina.
– HI = Valore massimo istantaneo – Valore più alto misurato dal contatore di energia per la relativa misura. I valori HIGH vengono memorizzati e mantenuti anche in assenza di alimentazione. Possono essere
azzerati tramite apposito comando (vedere menu comandi).
– LO = Valore minimo istantaneo – Valore più basso misurato dal contatore di energia dal momento della messa in tensione. Viene resettato con lo stesso comando usato per i valori HI.
– AV = Valore integrato – Valore della misura integrato (mediato) nel tempo. Consente di vedere una misura con variazioni lente. Vedere menu Integrazione.
– MD = Massimo valore integrato – Valore massimo del valore integrato (max demand). Rimane memorizzato in memoria non volatile ed è resettabile con apposito comando.
