PER COMMUTATORE GE0201E/T4...GE0400E/T4

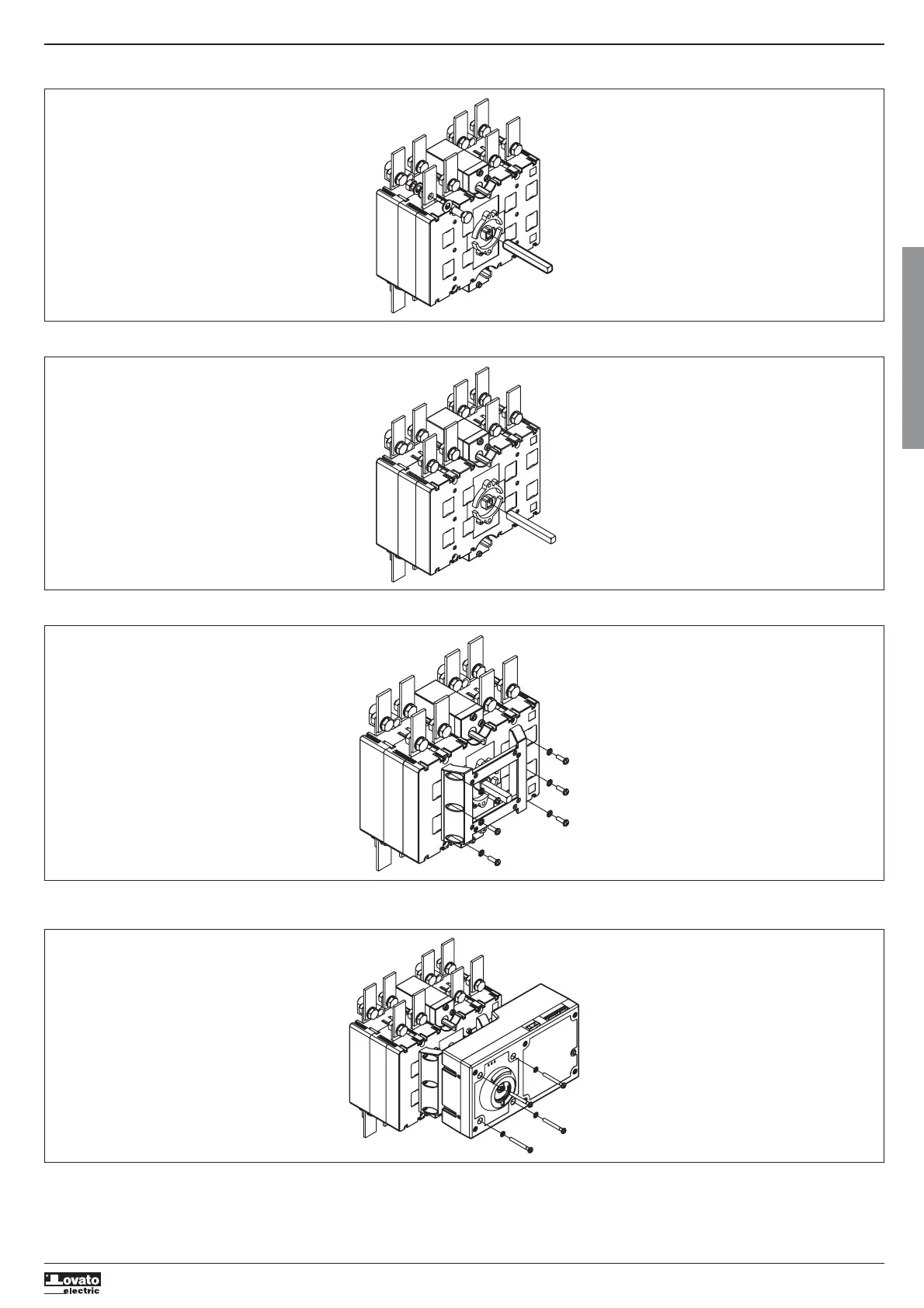

1 - Posizionare il commutatore e fissare le sbarre.
2 - Inserire l'albero di collegamento e fissarlo con una chiave a brugola da 2,5 DIN 90011.
3 - Posizionare l'interfaccia ed avvitarla sul commutatore usando viti M5x15 DIN7985 (q.tà 6) e rondelle AET 5,3 (q.tà 6) già incluse nel kit.
4 - Avvitare l'unità motorizzata [con commutatore e unità motore in posizione 0 (OFF)]. Le viti M5 x 75 DIN 7985 (q.tà 4), le rondelle AET 5,3 (q.tà 4) e i dadi M5 DIN 933 (q.tà 4) sono compresi nel
kit.
