I451 I GB D F E 10 16 4257Z010
D
25

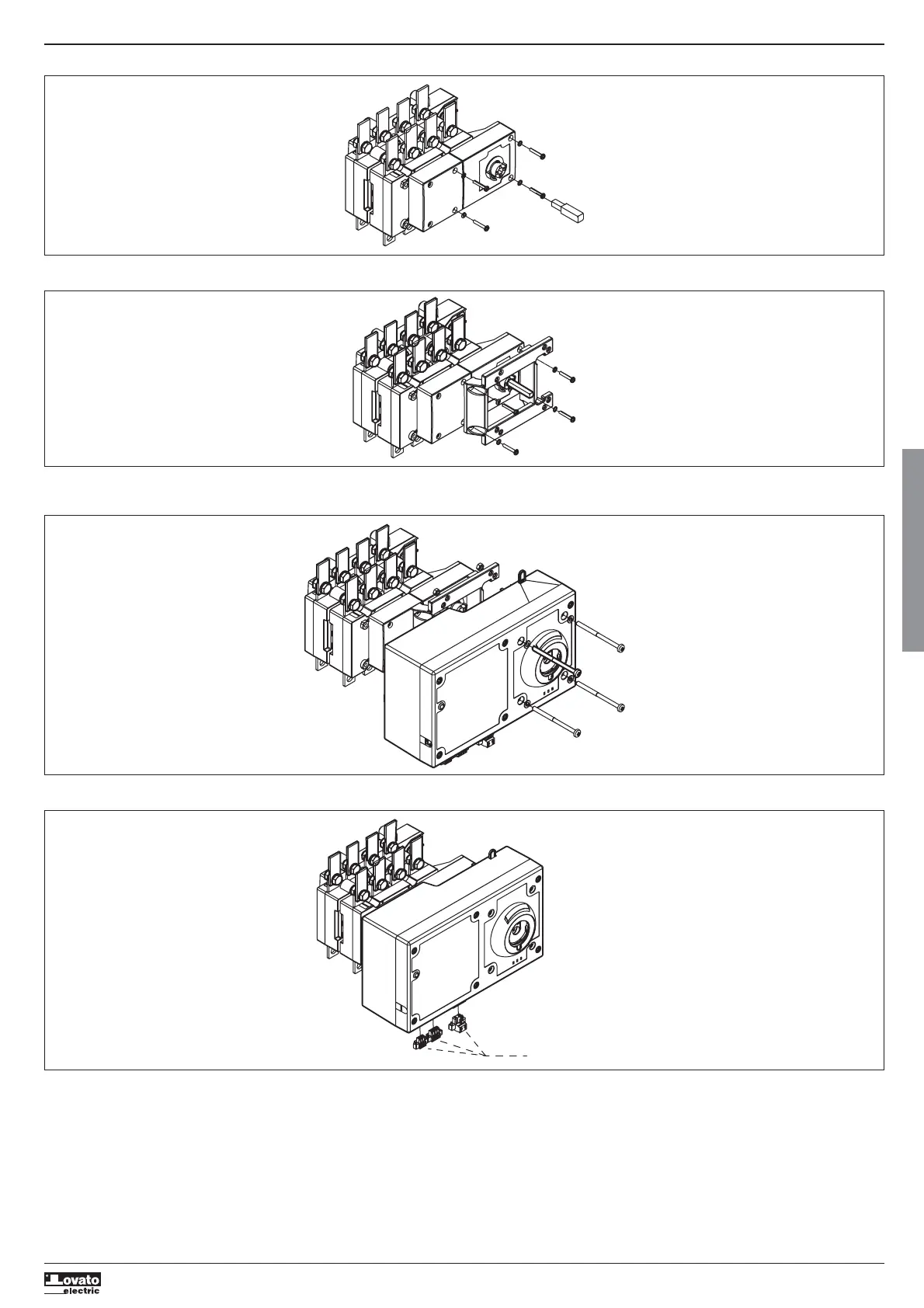

2 - Die Verbindungswelle einbauen und mit einem Inbusschlüssel 2,5 DIN 90011 befestigen. Ohne den vorderen Deckel abzunehmen, die vier in der Abbildung gezeigten Schrauben ausbauen.
3 - Die Schnittstelle korrekt ausrichten und mit den zum Kit gehörenden Schrauben M3.5x30 DIN7985 (4 Stk.) und Unterlegscheiben AET 4,3 (4 Stk.) am Schaltgerät befestigen.
4 - Die Einheit mit Antrieb [mit Schaltgerät und Motor in Position 0 (OFF)] aufschrauben. Die Schrauben M5 x 75 DIN 7985 (4 Stk.), die Zwischenlegscheiben AET 5,3 (4 Stk.) und die Muttern M5
DIN 933 (4 Stk.) sind im Kit enthalten.
5 - Die Stecker (CN1, CN2, CN3) einbauen die Anschlüsse gemäß Schaltplan durchführen (siehe Anlage 3, Seite 30).
CN1, CN2, CN3
