I451 I GB D F E 10 16 4257Z010
F
36

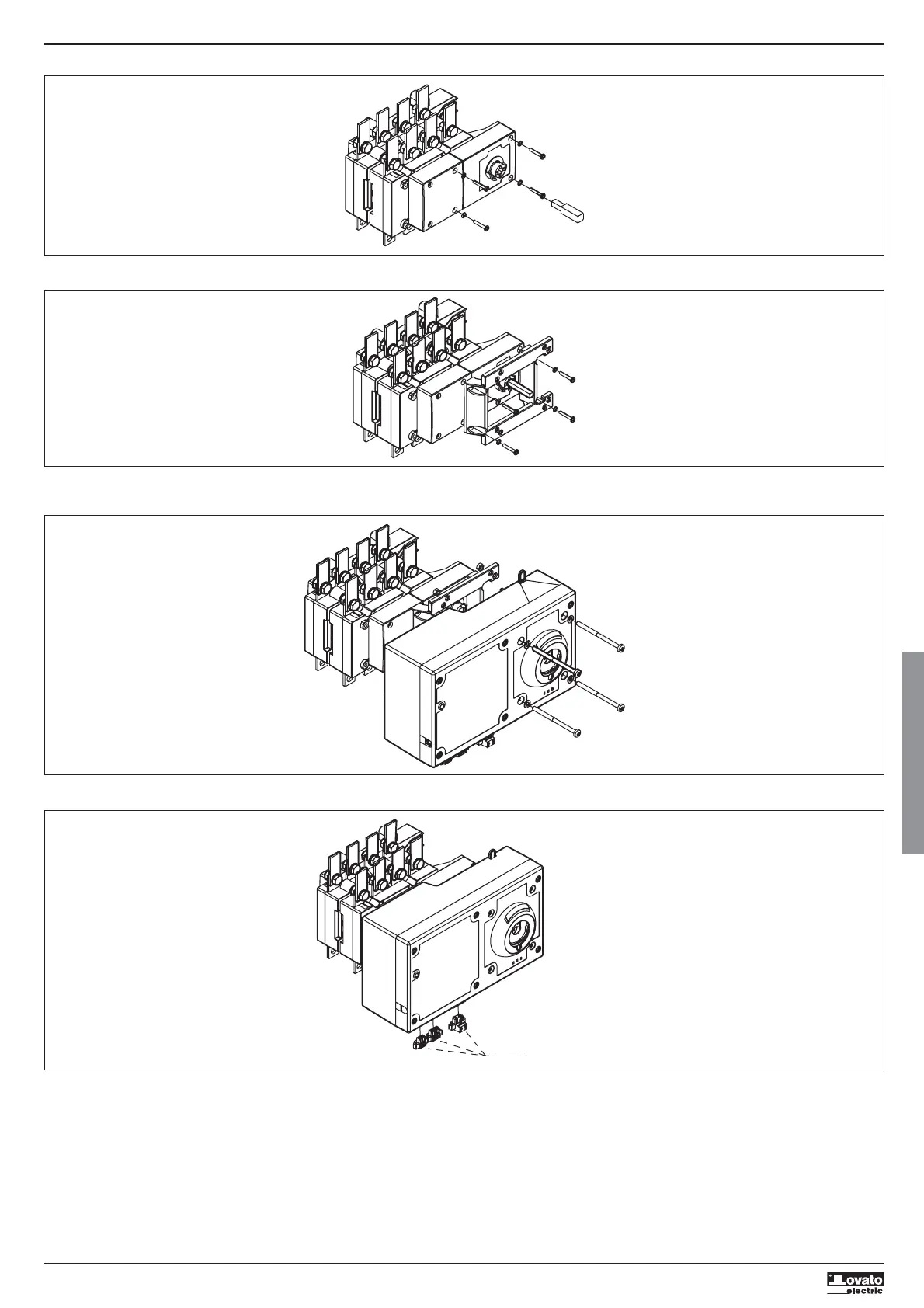

2 - Introduire l'arbre d'accouplement et le fixer à l'aide d'une clé Allen de 2,5 DIN 90011. Sans enlever le couvercle frontal, enlever les quatre vis indiquées.
3 - Positionner l'interface et la visser sur le commutateur en utilisant des vis M3.5x30 DIN7985 (x 4) et des rondelles AET 4,3 (x 4) déjà incluses dans le kit.
4 - Visser l'unité motorisée [avec le commutateur et l'unité moteur sur la position 0 (OFF)]. Les vis M5 x 75 DIN 7985 (x 4), les rondelles AET 5,3 (x 4) et les écrous M5 DIN 933 (x 4) sont compris
dans le kit.
5 - Monter les connecteurs (CN1, CN2, CN3) et effectuer les branchements en se basant sur le schéma électrique (voir annexe 3, page 41).
CN1, CN2, CN3
