10

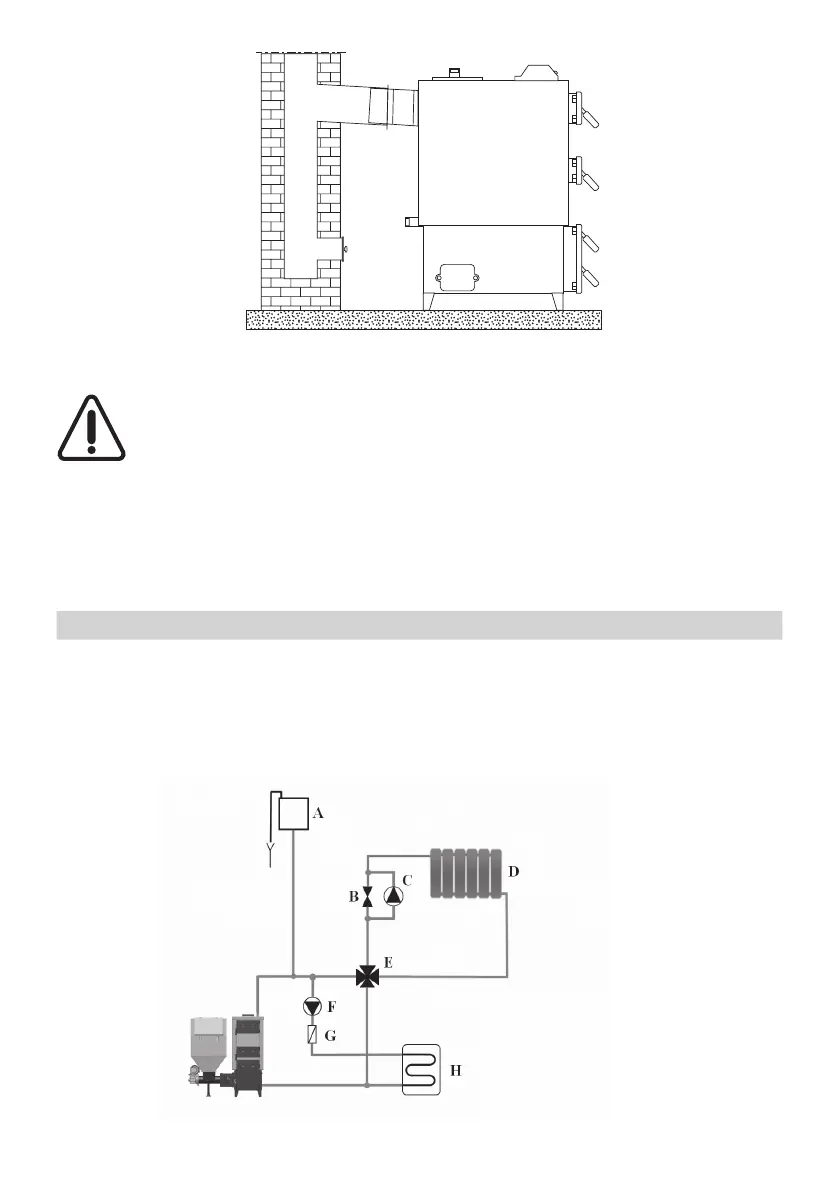

Schemat podłączenia kotła do komina
Przed podłączeniem kotła do komina należy sprawdzić, czy przekrój komina oraz ciąg są dostateczne,
a komin jest wolny od innych podłączeń obiektów grzewczych. Odpowiedni przekrój komina
oraz ciąg mają istotny wpływ na prawidłową pracę kotła !
W celu uniknięcia powstawania ciągu wstecznego w przewodzie kominowym, należy jego wysokość wyprowadzić
ponad kalenicę dachu nie mniej niż 1,0 m.
Stan techniczny komina, do którego podłączony ma być kocioł powinien ocenić i potwierdzić zakład kominiarski
(na piśmie). Ocenę i potwierdzenie istnienia wymogów zawartych w niniejszej instrukcji należy przechowywać
wraz z gwarancją kotła.
5.4. PODŁĄCZENIE KOA DO INSTALACJI GRZEWCZEJ
Producent zaleca montowanie kotła w układzie instalacji z zaworem 3 lub 4 drożnym. W celu prawidłowej pracy kotła,
zaleca się zamontowanie kotła w układzie z zaworem 3 lub 4 drożnym z automatycznym ustaweniem temperatury
powrotu na 55°C. Zawór automatyczny daje gwarancje dłuższej żywotności kotła i jego prawidłowej pracy a także
wydłuża Państwa GWARANCJĘ do 5 lat na połaczenia spawane (szczegóły w warunkach Gwarancji). Schemat podłączenia
w załączeniu. Pozwoli to na dłuższą eksploatację kotła. Brak zaworu w instalacji przyspiesza zużycie kotła.
5.4. P
O
DŁĄCZENIE K
O
TŁA D
O
INSTALACJI GRZEWCZEJ
A. zbiornik wzbiorczy
B. zawór zwrotny kulowy
C. pompa C.O.
D. grzejniki
E. zawór czwórdrożny
F. pompa C.W.U.
G. zawór zwrotny
H. podgrzewacz C.W.U
Poglądowy schemat podłączenia kotła z zaworem czterodrożnym
