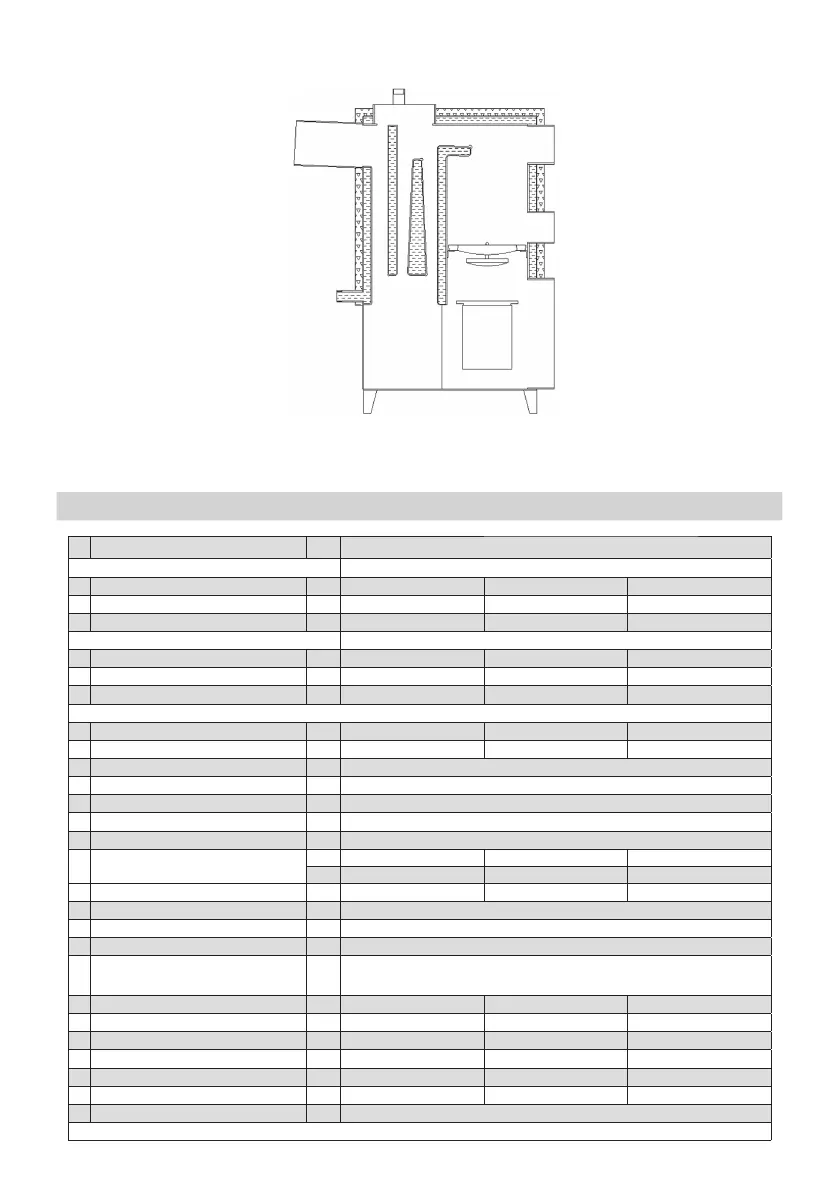

ÜBERSICHTSSCHEMA DES KESSELINNENBAUS TYP KRS TECH-DUO 18 - 50 KW
Die hier dargestellten Schemata können im Innenbau einzelner Kesselkonstruktionen voneinander abweichen. Es sind
nur rein anschauliche Zeichnungen.
3. TECHNISCHE KENNDATEN
TE
HNI
HE KENNDATEN
L.Z. Einzelaufzählung Daten
für Kohle als Brennstoff
1 Nennleistung kW 18* 22
*
26
*
2 Heizfläche m
2
bis 200 bis 210 bis 280
3 Verbrennkonstanz in einer Stunde h ca. 140 ca. 160 ca. 170
für Pellet
4 Nennleistung kW 14 17 20
5 Heizfläche m
2
bis 115 bis 145 bis 180
6 Verbrennkonstanz in einer Stunde h ca. 110 ca. 120
7 Fassungsvermögen des Vorratsbehälters m
3
0,15 0,1 0,13
8 Fassungsvermögen des Kohlenbehälters kg 80 105
9 Betriebssicherheit % 89,1
10 Höchsttemperatur des Wassers
o
C 90
11 Arbeitsdruck MPa 0,15
12 Versuchsdruck MPa 0,25
13 erforderlicher Abgasenzug Pa 20
14 Schornsteinquerschnitt min.
cm
2
225 225 225
Ø 17 17 17
15 Gesamtmasse der Anlage kg 230 360 450
16 Energieversorgung V 230
17 Leistungsaufnahme W 74
18 Basalbrennstoff Steinkohle öko-Erbsenkohle 31,2 Klasse 26/050/06
19 Ersatzbrennstoff
Pellet Granulation von 8-20 mm,
Füllgewicht 650kg/m³ Heizwert über 18000 KJ/kg
20 Breite der Gesamtanlage mm 1130 1130 1170
21 Tiefe der Gesamtanlage mm 765 830
22 Tiefe der Anlage mit Fuchs mm 1000 1000 1090
23 Höhe der Gesamtanlage mm 1110 1110 1280
24 Fuchsquerschnitt mm 180x180 180x180 180x180
25 Abstand des Fuchses vom Ständer mm 860 1020
26 Einfüllstutzen und Kondensatsabfluss mm G 3/2
* das Model hat einen Notfeuerungsraum mit dem Eisengatterwerk für die gelegentliche Heizung
