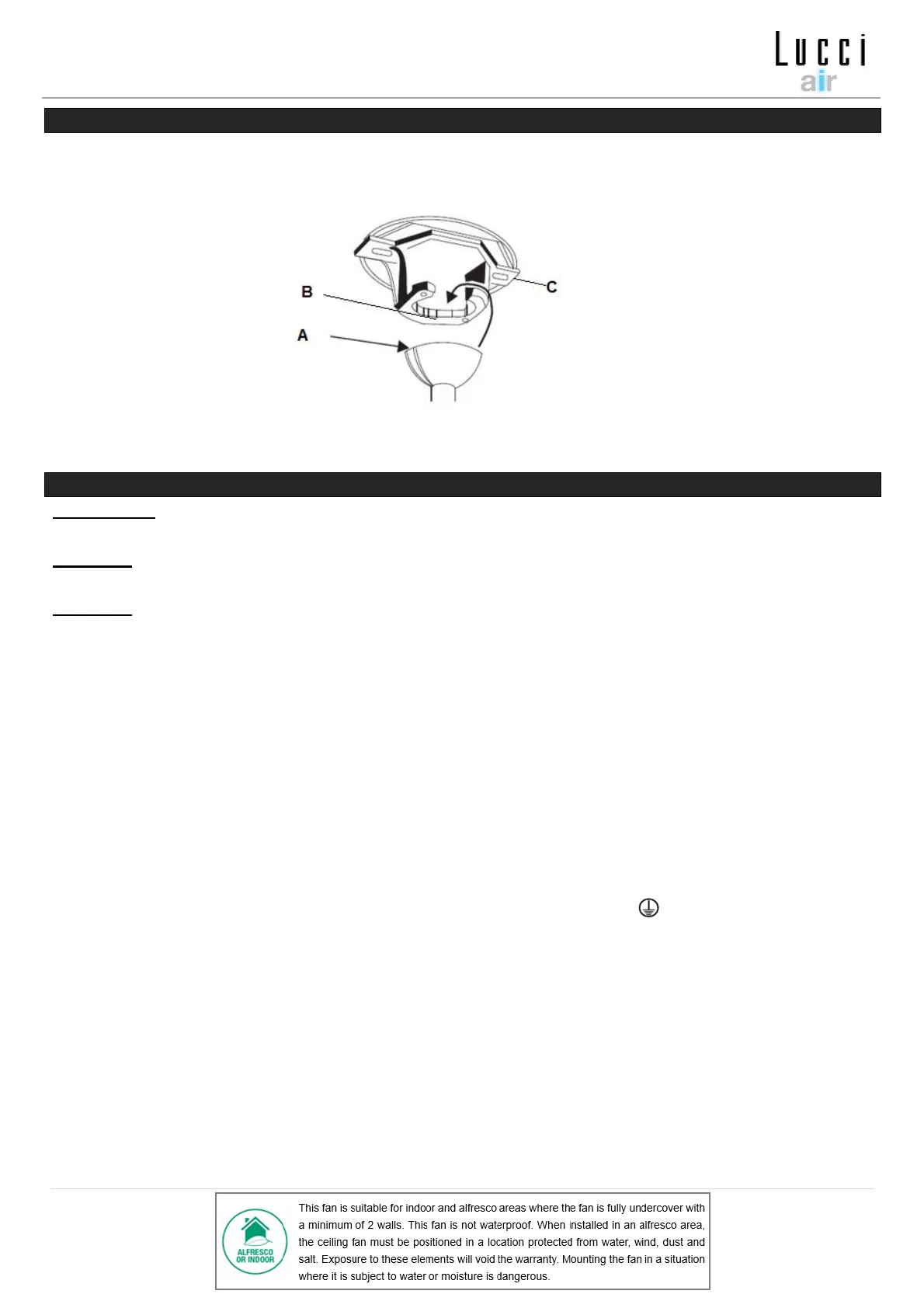

AUFHÄNGEN DES VENTILATORS
Setzen Sie den kompletten Ventilator in die Halterung ein. Die Sicherungsnut (A) der Kugelaufhängung muss
in den Anschlag (B) der Halterung (C) greifen, um ein Verdrehen des Ventilators im Betrieb zu verhindern.
(Abb. 6)
BLOCKSCHALTBILD DES VENTILATORS
WARNUNG: ZUR EIGENEN SICHERHEIT SOLLTEN ALLE ELEKTRISCHEN ANSCHLÜSSE VON EINEM
GEPRÜFTEN ELEKTRIKER VORGENOMMEN WERDEN.
HINWEIS: IN DER FESTVERDRAHTUNG SOLLTE EIN ZUSÄTZLICHER TRENNSCHALTER FÜR ALLE
PHASEN VORGESEHEN WERDEN.
HINWEIS: WENN AN EINEM ORT MEHRERE DECKENVENTILATOREN MIT WECHSELSTROMANTRIEB
ANGESCHLOSSEN SIND, IST FÜR JEDEN VENTILATOR EIN TRENNSCHALTER NOTWENDIG. ZUR
KOPPELUNG ZWISCHEN FERNBEDIENUNG UND EMPFÄNGER IST DIES NOTWENDIG.
Hinweis: Wenn eine Verlängerung der Deckenstange verwendet wird, ist das Verlängerungskabel des
Beleuchtungssatzes (Punkt 9 in Abb.1) erforderlich.
Siehe Abb. 8 für die nachfolgenden Anleitungen zur Verdrahtung des Ventilators.
• Verbinden Sie den „LIVE“-Leiter (stromführender Leiter) mit der Klemme „L“ der Lüsterklemme an
der Halterung.
• Verbinden Sie den NEUTRAL“-Leiter (Nullleiter) mit der Klemme „N“ der Lüsterklemme an der
Halterung.
• Verbinden Sie den „EARTH“-Leiter (Schutzleiter) mit der Klemme „ “ der Lüsterklemme an der
Halterung.
• Hängen Sie den Ventilator an (siehe „Aufhängen des Ventilators“ Abb. 6, Seite 6).
• Schließen Sie die Spannungszuleitung von der Montagehalterung am Eingang des Gleichstrom-
Motorantriebs/Empfängers an.
• Verbinden Sie den Beleuchtungsanschluss und den Ventilatoranschluss des Gleichstrom-
Motorantriebs/Empfängers mit den Eingangsleitungen des Ventilatormotors und des
Beleuchtungskits.
• Stecken Sie den Fernbedienungsempfänger vorsichtig über der Kugelaufhängung in den
Zwischenraum in der Montagehalterung. Achten Sie darauf, keines der Kabel zu beschädigen oder
zu lösen. (Abb. 8)
