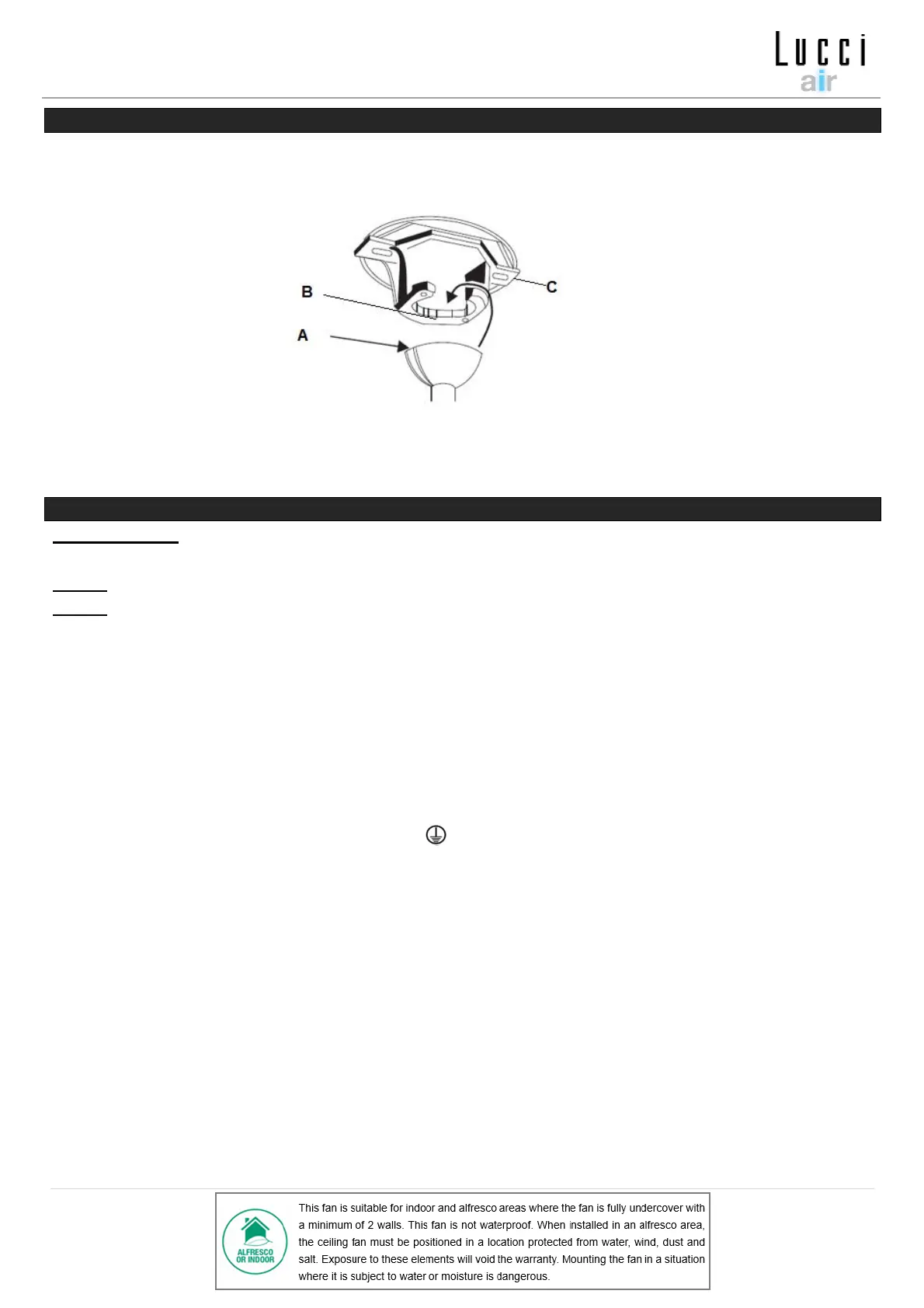

FISSAGGIO DEL VENTILATORE
Avvicinare il ventilatore alla staffa di supporto. Assicurarsi che la fessura (A) del giunto sferico sia posizionata
sul perno (B) della staffa di supporto (C), in modo tale da evitare che il ventilatore ruoti quando è in funzione
(Fig. 6).
SCHEMA DI CABLAGGIO
AVVERTENZA! PER LA PROPRIA SICUREZZA, TUTTI I COLLEGAMENTI ELETTRICI DEVONO ESSERE
EFFETTUATI DA UN ELETTRICISTA PROFESSIONISTA.
NOTA: L'IMPIANTO ELETTRICO DEVE ESSERE PROTETTO DA UN INTERRUTTORE DIFFERENZIALE.
NOTA: SE SONO PRESENTI DUE O PIÙ VENTILATORI A SOFFITTO CC NELLO STESSO LUOGO, È
NECESSARIO DOTARE CIASCUN VENTILATORE DI UN INTERRUTTORE DI ISOLAMENTO PER
GARANTIRE UN CORRETTO ABBINAMENTO DEL TELECOMANDO CON IL RICEVITORE.
Nota: se si utilizza l’asta di prolunga, è necessaria la prolunga del kit luce (articolo 9, Fig. 1).
Fare riferimento alla Fig. 8 per il collegamento elettrico del ventilatore.
• Collegare il cavo di FASE al terminale "L" della morsettiera sulla staffa di supporto.
• Collegare il cavo di NEUTRO al terminale "N" della morsettiera sulla staffa di supporto.
• Collegare il cavo di TERRA al terminale della morsettiera sulla staffa di supporto.
• Fissare il ventilatore alla staffa di supporto (consultare la sezione "Fissaggio del ventilatore" e la Fig.
6 a pagina 6).
• Collegare il cavo di alimentazione dalla staffa di supporto all'ingresso del driver motore/ricevitore.
• Collegare il connettore della luce e il connettore del ventilatore dal driver motore/ricevitore CC ai cavi
di ingresso del motore del ventilatore e del kit luce.
• Inserire con attenzione il ricevitore del telecomando sopra il giunto sferico, nello spazio rimanente
all'interno della staffa di supporto. Fare attenzione a non danneggiare o allentare alcun cavo (Fig. 8).
