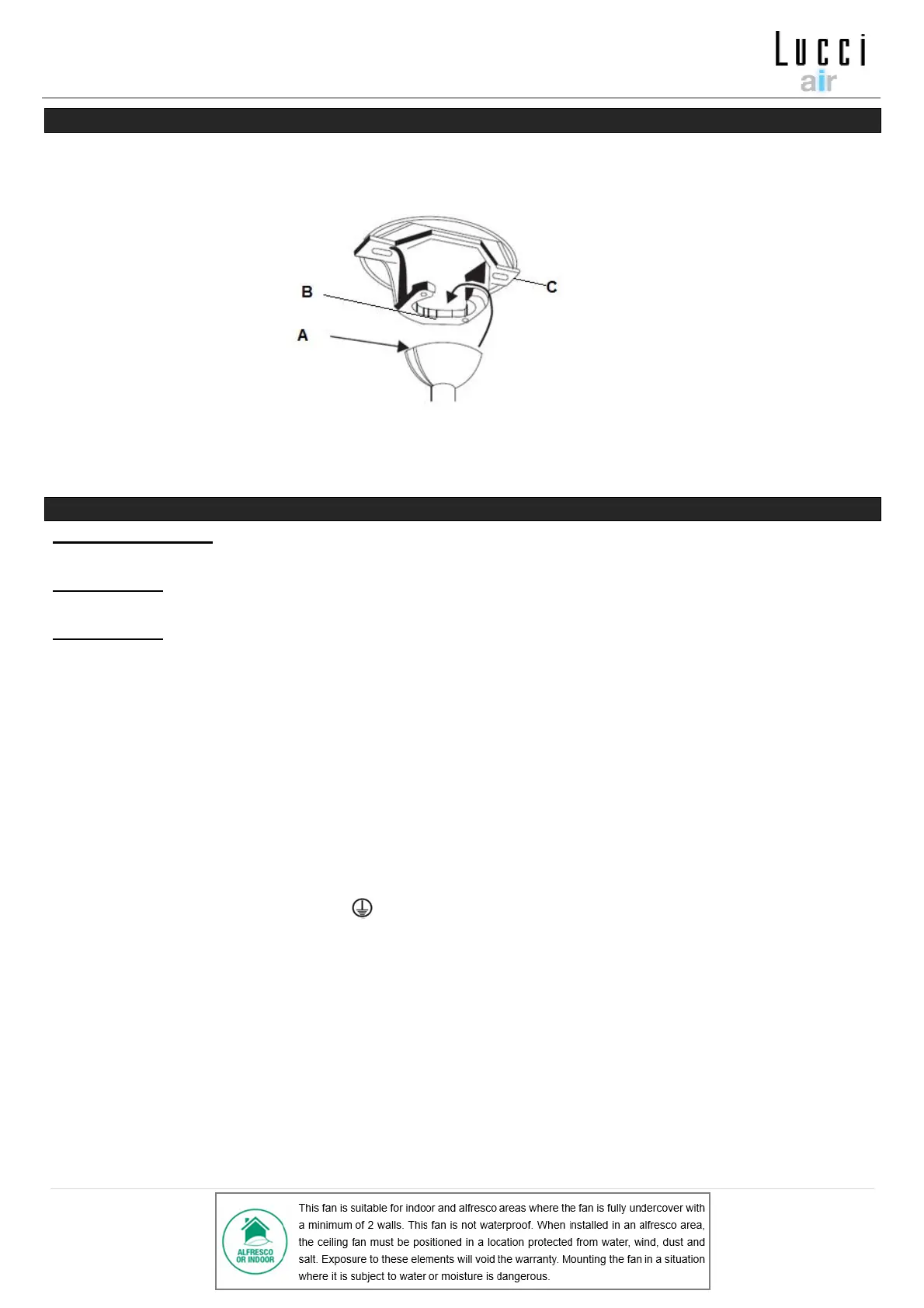

SUSPENSION DU VENTILATEUR
Soulevez le ventilateur complet pour le placer sur le support de montage. Assurez-vous que l'encoche clé (A)
de la rotule de la suspension est positionnée sur la goupille clé (B) du support de montage (C) pour empêcher
le ventilateur de tourner lorsqu'il fonctionne. (Fig. 6)
SCHÉMA DE CÂBLAGE ÉLECTRIQUE DU VENTILATEUR
AVERTISSEMENT : POUR VOTRE SÉCURITÉ, TOUS LES RACCORDEMENTS ÉLECTRIQUES DOIVENT
ÊTRE EFFECTUÉS PAR UN ÉLECTRICIEN AGRÉÉ.
REMARQUE : UN INTERRUPTEUR DE DÉCONNEXION MULTIPOLAIRE SUPPLÉMENTAIRE DOIT ÊTRE
INCLUS DANS LE CÂBLAGE FIXE.
REMARQUE : SI DEUX OU PLUSIEURS VENTILATEURS DE PLAFOND À COURANT CONTINU SONT
INSTALLÉS DANS LE MÊME LIEU, UN INTERRUPTEUR D'ISOLATION EST NÉCESSAIRE POUR
CHAQUE VENTILATEUR DE PLAFOND. CECI EST REQUIS LORS DE LA PROGRAMMATION DE LA
TÉLÉCOMMANDE ET DU RÉCEPTEUR EN VUE DE LEUR APPARIEMENT.
Remarque : Si une tige de rallonge est utilisée, le câble de rallonge du kit d’éclairage (pièce 9 sur Fig.1)
est nécessaire.
Voir Fig. 8 et instructions ci-dessous pour le câblage du ventilateur.
• Reliez le fil PHASE à la borne L du bornier sur le support de montage.
• Reliez le fil NEUTRE à la borne N du bornier sur le support de montage.
• Reliez le fil TERRE à la borne du bornier sur le support de montage.
• Accrochez le ventilateur (voir « Suspension du ventilateur » Fig. 6, page 6).
• Branchez le connecteur du câblage d'alimentation du support de montage à l'entrée du pilote /
récepteur du moteur CC.
• Branchez le connecteur de l’éclairage et le connecteur du ventilateur du pilote / récepteur du moteur
CC aux fils d'entrée du moteur du ventilateur et du kit d'éclairage.
• Insérez avec précaution le récepteur de la télécommande au-dessus de la boule de suspension dans
l'espace restant du support de montage. Veillez à ne pas endommager ou desserrer le câblage. (Fig.
8).
