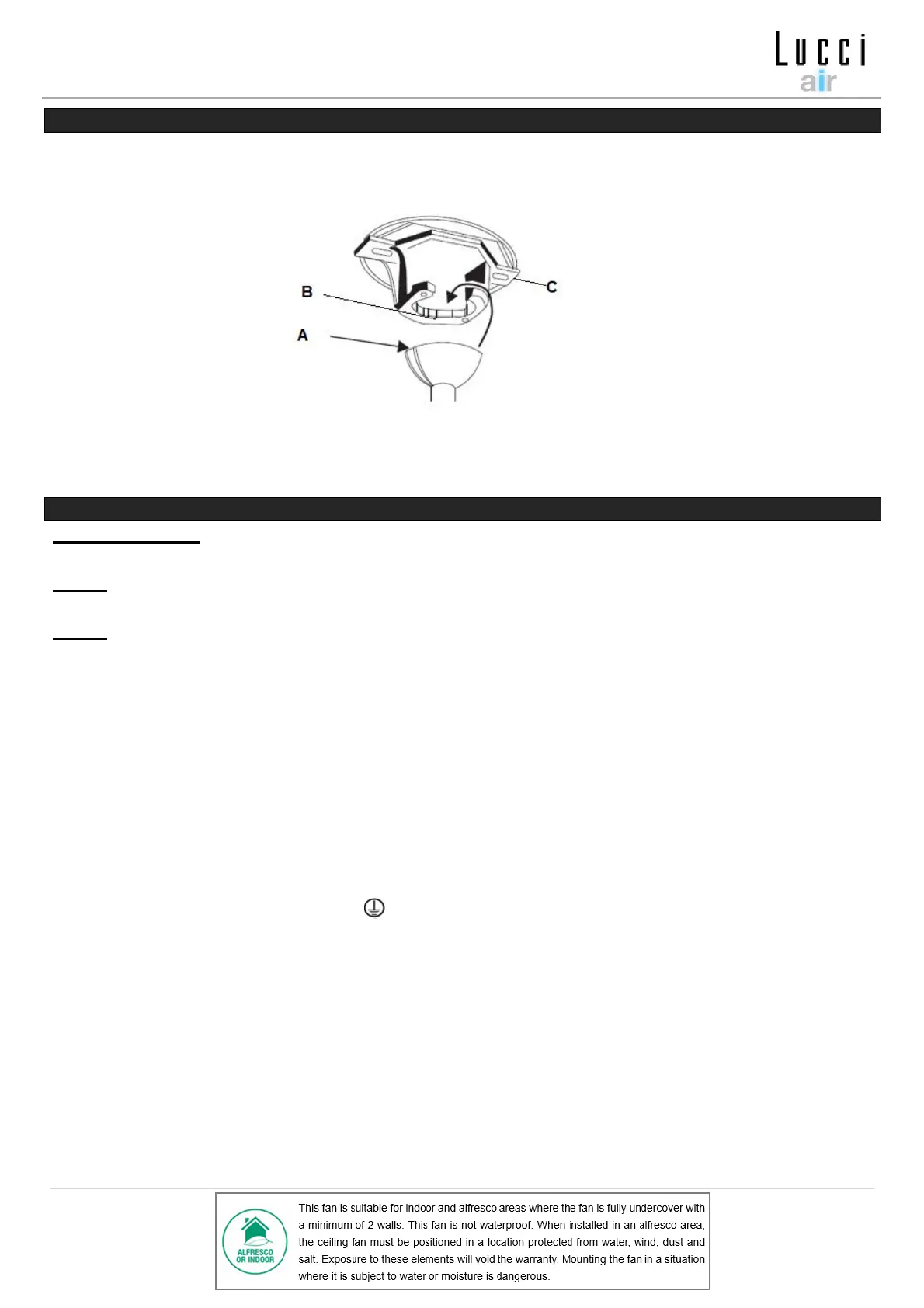

CÓMO COLGAR EL VENTILADOR
Alce el conjunto del ventilador para fijarlo en el soporte de montaje. Asegúrese de que la ranura de llave (A)
de la bola de suspensión esté posicionada sobre la clavija de llave (B) del soporte de montaje (C) para evitar
la rotación del ventilador cuando esté funcionando. (Fig. 6)
DIAGRAMA DEL CABLEADO ELÉCTRICO DEL VENTILADOR
ADVERTENCIA: POR SU SEGURIDAD, TODAS LAS CONEXIONES ELÉCTRICAS DEBERÁ
REALIZARLAS UN ELECTRICISTA ACREDITADO.
NOTA: EL CABLEADO FIJO DEBERÁ INCORPORAR UN INTERRUPTOR DE DESCONEXIÓN
OMNIPOLAR ADICIONAL.
NOTA: CUANDO HAYA DOS O MÁS VENTILADORES DE TECHO DE CORRIENTE CONTINUA
INSTALADOS EN UN MISMO LUGAR, SERÁ NECESARIO UN INTERRUPTOR DE AISLAMIENTO PARA
CADA VENTILADOR DE TECHO. ESTO ES REQUERIDO A LA HORA DE PROGRAMAR EL MANDO A
DISTANCIA Y EL RECEPTOR PARA SU EMPAREJAMIENTO.
Nota: Si se usa una extensión de varilla, será necesario un cable de extensión para el kit de
iluminación (art. 9 de la Fig. 1).
Consulte la Fig. 8 para conectar los cables del ventilador.
• Conecte el cable de FASE a la «L» en la regleta de conexiones del soporte.
• Conecte el cable NEUTRO de la corriente a la «N» en la regleta de conexiones del soporte.
• Conecte el cable de TIERRA a « » en la regleta de conexiones del soporte.
• Cuelgue el ventilador (consulte «Cómo colgar el ventilador» en la Fig. 6 de la página 6).
• Conecte el conector del cable de suministro del soporte a la toma del controlador/receptor del motor
CC.
• Conecte los conectores de la luz y del ventilador del controlador/receptor del motor CC a la toma del
motor del ventilador y del kit de iluminación.
• Inserte con cuidado el receptor de la señal remota por encima de la junta esférica e introdúzcalo en
el espacio restante dentro del soporte de techo. Procure no dañar ni aflojar ninguno de los cables.
(Fig. 8).
