KÄYTÖN TARKOITUS
• Tämä laite on tarkoitettu 800 mm pitkien ja 152 mm leveiden
kappaleiden hiomiseen.
• Laite on tarkoitettu vain puukappaleiden hiontaan. Sillä ei saa
hioa metallia eikä
ei-metalliaineita paitsi puuta.
ASENNUS
Hihnahiomakone pakkausvaatimusten takia on osittain koottu. Älä
ota laitetta käyttöön ennen kuin se on täysin koottu ja kaikki ruu-
vit kunnolla kiristetty.
Toimita hihnahiomakoneen asennus B kaavan mukaan. Suorita
hihnahiomakoneen asennus määräyksiä askeleittain toteuttaen.
1. askel: Asenna tanko. Kiinnitä huomiota siihen että lyhyet tuki-
osat (#95) aina sijaitsisivat pitkillä tukiosilla (#96) ja että pultti-
ruuvin reikä aina olisi sisäpuolessa.
2. askel: Asenna hihnan rumpu tankoon ja kireästi KIINNITÄ se
tankoon 4 (#92) pulttiruuvin avulla ja 4 (#93) ruuvin avulla.
3. askel: Lujasti KIINNITÄ pitkä (etu) pöytä (#81) hihnarum-
puun. Aseta U-muotoinen pidike (#85) pöydän alustaraamin kah-
teen rakoon. Molemmat U-muotoisen pidikkeen päät sijoita kahte-
en hihnarumpun takana oleviin reikiin. Aseta kiinnite (#84) U-
muotoisen pidikkeen pään vastaavaan reikään.
4. askel: Lujasti KIINNITÄ pöydän lyhyt reuna (puoli)
hihnarumpuun neljällä pulttiruuvilla (#7) ja neljällä ruuvilla (#62).
Tämän jälkeen kiinnitä osoitin (#66). Pöydän oikea kulma-asento
on jo merkitty osoittimella tehtaalla. Kun pöytä on asennettu oike-
in osoitin näyttää 90 kulman. Jos tätä ei ole tapahtunut kierrä irti
neljä pulttiruuvia (37) ja säädä pöytä oikeaan kulmaan.
HIOMAHIHNAN VAIHTO
Vaihtaakseen hiomahihna avaa hihnarummun (#59) rinnalla oleva
luukku/hihnan suoja, ota pois tappi (#35), kierrä irti kolektorin
(#44) pulttiruuvi (#45). Käännä hihnan kiristyskahvaa (#21) kel-
lonviisarin vastaiseen suuntaan. Ota pois hihna ja vaihda se uute-
en hihnaan. HUOMIO! Noudata pyörimissuuntaa – hiomahihnan
sisäpuolessa olevan osoittimen täytyy vastata moottorin pyörimis-
suuntaa. Toista ennen toteutetut askeleet. Jos uuden hiomahihnan
mitat eroavat vanhan hihnan mitoista säädä hihnan kireyttä.
Hihnan reunojen oikean asennon saavutat jos asennat molemmat
rummut hihnaa vastaavasti. Kahvaa (#14) käytetään joutokäynti-
rummun muuntamiseksi minkä ansiosta hihna siirtyy vasemmalle
tai oikealle.
HUOMIO! Jos hiomahihnan reunat ylittävät rummun reunoja
pitää paikkansa tapaturman riski. Älä mitään säädä käsillä aikana
kun moottori on kytketty.

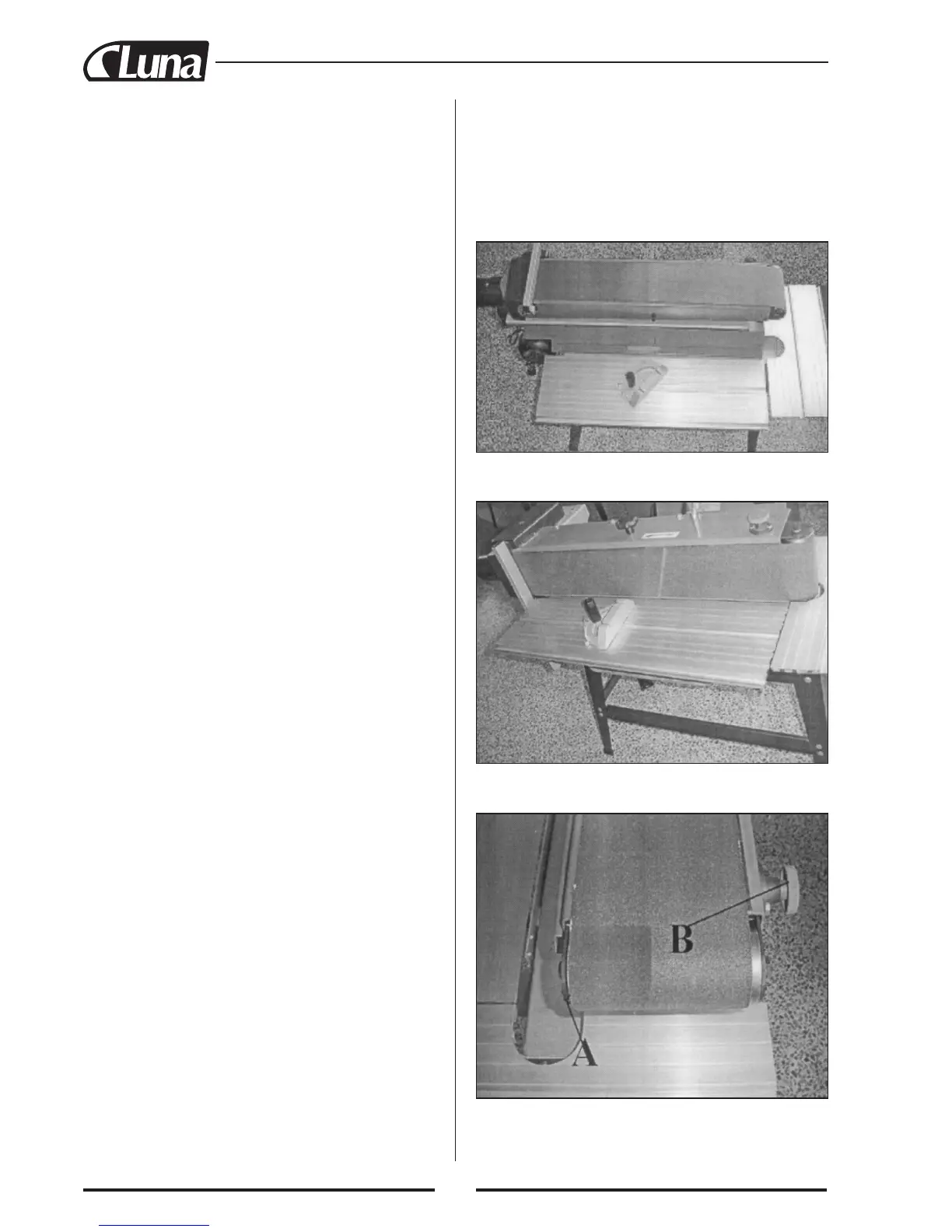

1. kuva. Aseta hiomahihna vaakasuoraan (pinnan hionta).
2. kuva. Aseta hiomahihna pystysuoraan (särmäpintojen hionta).
3. kuva. Aseta ruuvi A ja kahva B niin että hiomahihna ei ylittäisi
hihnarummun reunoja.
SUOMI
SISÄLTÖ
Käytön tarkoitus...........................................................................12
Asennus........................................................................................12
Hiomahihnan vaihto.....................................................................12
Yleisiä turvallisuusohjeita............................................................13
Teknisiä tietoja.............................................................................14
Maadoituksen määräyksiä............................................................14
Sähkökaava ..................................................................................14
Johdinlanikojen skeema...............................................................14
Pölynpoistojärjestelmä.................................................................15
Sähkösyöttö..................................................................................15
Kuljetus ja asetu...........................................................................15
Hulto.............................................................................................15
Korjaustyöt...................................................................................15
Osien luettelo + Osien kaava.......................................................40
EY vaatimustenvastaavaisuusilmoitus.........................................42
Varoitus:
Lue huolellisesti nämä käyttöohjeet ennen laitteen
käyttöönottoa.
Käännös alkuperäisten ohjeiden
