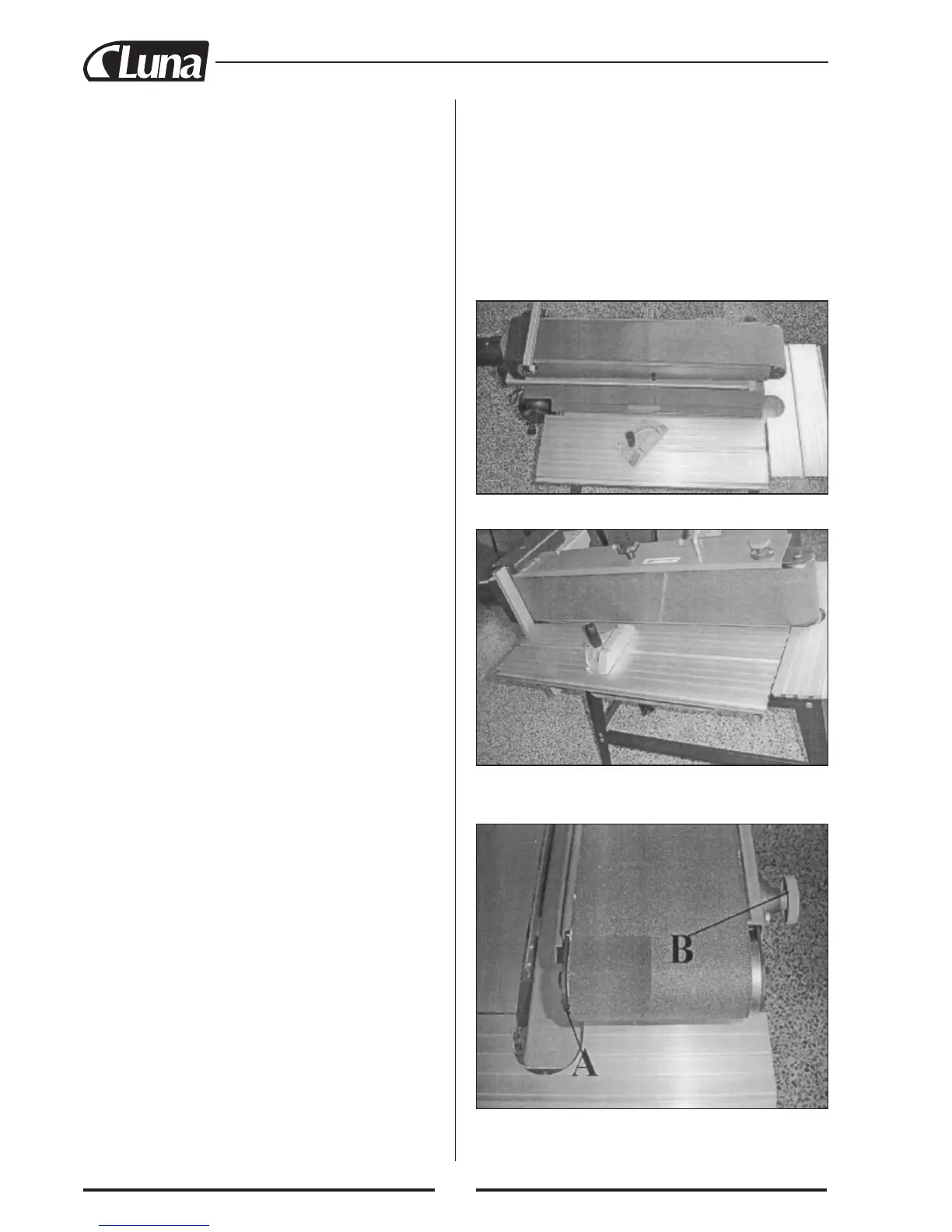

Rys. 3. Ustawianie śruby A i pokrętła B, tak aby taśma nie prze-
suwała się poza krawędzie walców.
ZAKRES ZASTOSOWAŃ
• Maszyna przeznaczona jest do obróbki materiałów drewnianych
o wymiarach: długość 800 mm, szerokość 152 mm.
• Maszyna nie może być używana do obróbki przedmiotów meta-
lowych oraz materiałów niemetalicznych innych niż drewno.
MONTAŻ
Ze względów transportowych szlifierka jest dostarczana w stanie
częściowo rozmontowanym. Nie należy jej używać dopóki nie
zostanie całkowicie zmontowana i wszystkie śruby prawidłowo
dokręcone. Liczby w nawiasach oznaczają numery poszczegól-
nych części. Przy montażu szlifierki należy korzystać z rysunku B
(na końcu instrukcji). Poniżej podane są kolejne kroki montażowe.
Krok 1: Zmontować podstawę. Zwracamy uwagę, że krótkie łącz-
niki (95) zawsze winny spoczywać na łącznikach długich (96) i że
otwory do śrub są zawsze skierowane do wewnątrz.
Krok 2: Umieścić zespół roboczy taśmy na podstawie i przymo-
cować go do niej za pomocą 4 śrub (92) i 4 śrub (93).
Krok 3: Dołączyć do zespołu roboczego stół długi (przedni) (81).
W tym celu umieścić najpierw pręt w kształcie U (85) w dwóch
szczelinach ramienia wsporczego stołu. Następnie wprowadzić
pręt U, wraz ze stołem, w dwie szczeliny belki zespołu roboczego.
Oba końce pręta U muszą przejść przez otwory z tyłu belki zespołu
roboczego. Wsunąć przetyczki (84) w otwory znajdujące się w obu
końcach pręta U.
Krok 4: Dołączyć do zespołu roboczego stół krótki (boczny) z
wykorzystaniem czterech śrub (7) i czterech śrub (62). Następnie
przymocować wskaźnik (66). Podziałka jest ustawiona fabrycznie.
Po dołączeniu stołu wskaźnik powinien pokazywać 90 stopni.
Jeżeli tak nie jest, należy poluzować cztery śruby (37) i wyregu-
lować.
WYMIANA TAŚMY ŚCIERNEJ
W celu wymiany taśmy należy otworzyć drzwiczki/osłonę taśmy
przy belce (59), wyjąć drążek (35), poluzować śrubę (45) przy
kapturze odciągowym (44). Obrócić dźwignię naprężania taśmy
(21) w lewo. Zdjąć taśmę i wymienić na nową. UWAGA! Zwracać
uwagę na kierunek obrotów – oznaczenia po wewnętrznej stronie
taśmy winny być zgodne z kierunkiem obrotów silnika. Wykonać
w odwrotnej kolejności czynności opisane poprzednio. Ze wzglę-
du na to, że wymiary nowej taśmy mogą się nieco różnić od starej,
należy dokonać regulacji naprężenia. Regulację biegu taśmy na
walcach dokonuje się poprzez odpowiednie przechylenie wzajem-
ne osi walców napędowego i napinającego. Do nastawiania prze-
chyłu walca napinającego, a przez to do przesuwania bocznego
taśmy w prawo lub w lewo, służy pokrętło (14).
UWAGA! Krawędź taśmy ściernej nie może wychodzić poza
krawędź walców – ryzyko wypadku. Nie wolno dokonywać regu-
lacji w czasie pracy silnika.
