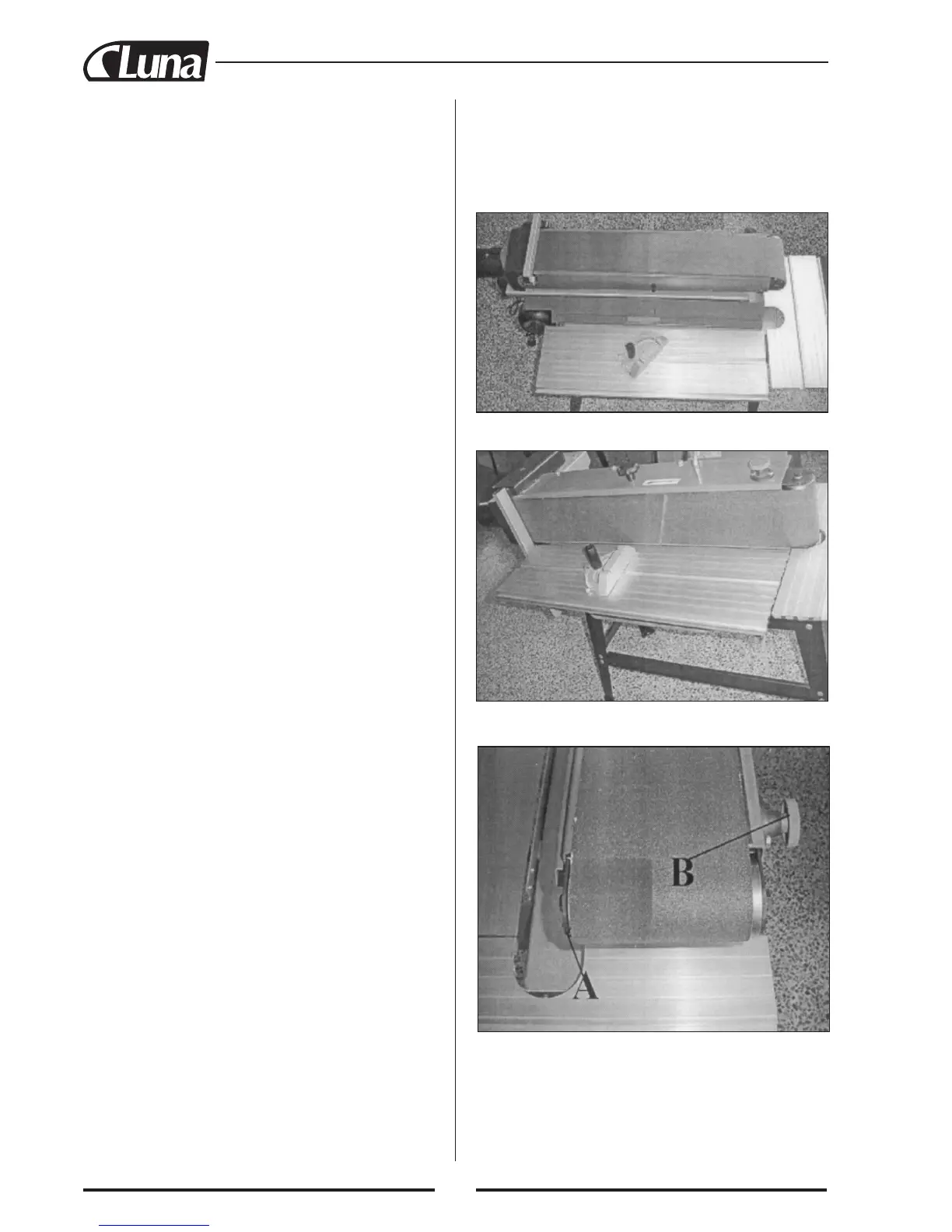

Joon 1. Lihvlint on seatud horisontaalseks (tasalihvimine).
Joon 2. Lihvlint on seatud vertikaalseks (servalihvimine).
Joon 3. Reguleeri kruvi A ja ratast B, et lint ei käiks üle rulliotste.
EESTI
SISUKORD
Kasutusala......................................................................................8
Kokkupanek ...................................................................................8
Lihvlindi vahetamine .....................................................................8
Elektriliste masinate üldised ohutusreeglid ...................................9
Tehnilised andmed .......................................................................10
Maandusjuhised ...........................................................................10
Elektriskeem.................................................................................10
Ühendusskeem .............................................................................10
Imursüsteem.................................................................................11
Elektrivarustus..............................................................................11
Transport ja ülespanek .................................................................11
Hooldus ........................................................................................11
Parandamine.................................................................................11
Varuosade loend + Osade skeem .................................................40
El-tüübikinnitus............................................................................42
HOIATUS:
Enne masina kasutuselevõttu loe läbi
kasutusjuhend.
KASUTUSALA
• Masin on ette nähtud kuni 800 mm pikkuste ja kuni 152 mm lai-
uste puitdetailide töötlemiseks.
• Masin ei ole ette nähtud metalli ja mittemetallide, välja arvatud
puidu töötlemiseks.
KOKKUPANEK
Pakkimise hõlbustamiseks on masin monteeritud vaid osaliselt.
Ära kasuta lihvmasinat, kuni see ei ole täielikult kokku pandud.
Sulgudes olevad numbrid tähistavad detailide numbreid.
Soovitame puhastuslindi paigaldamiseks vaadata paigaldamisjoo-
nist B. Seadme kokkupanek toimub järgmiste sammudena.
1. samm: Alusraami kokkupanek. Palun jälgige, et lühikesed latid
(#95) oleksid alati pikkadele lattidele toetatud (#96) ja et poldia-
vad oleksid alati suunatud sissepoole.
2. samm: Aseta lihvimisüksus alusraamile ja kinnita siis 4 poldiga
(#92) ning 4 mutriga (#93).
3. samm: Kinnita pikk (eesmine) töölaud (#81) lihvimisüksuse
külge. Pista U-klamber (#85) lauaraami piludesse. Pista nüüd
raami läbivad U-klambri otsad lihvimisüksuse piludesse. Pista
splindid (#84) U-klambri otstes olevatesse avadesse.
4. samm: Kinnita lühike (külgmine) töölaud nelja poldiga (#7) ja
nelja mutriga (#62) lihvimisüksuse külge. Kui laud on horison-
taalne, peab osuti näitama 90 kraadi. Kui see nii ei ole, keera lahti
4 polti (#37) ja reguleeri.
LIHVLINDI VAHETAMINE
Lihvlindi vahetamiseks ava lindikaitse, eemalda varras (#35),
vabasta tolmukoguja (#44) poldid (#45). Keera lindipingutuskäe-
pidet (#21) vastupäeva. Eemalda lihvlint ja asenda see uuega. NB!
Pane tähele liikumissuunda – lindi siseküljel olev nool peab vasta-
ma mootori pöörlemissuunale. Pane masin uuesti kokku. Kuna uue
lindi mõõtmed võivad vanast erineda, on vajalik reguleerimine.
Rattaga (#14) kallutatakse pingutusrulli, et lihvlinti kallutada vasa-
kule või paremale.
NB! Lihvlindi servad ei või ulatuda üle rulliotste – see on ohtlik.
Kui mootor töötab ei tohi käega reguleerida.
Tõlge algupärase kasutusjuhendi
