Fig. 22
3. Løsn sekstantmøtrikken (A, Fig. 20). Placer en træklods under moto-
ren til at understøtte den. Løft motoren op og blokér den midlertidigt.
4. Fjern kilremmene. Monter nye kilremme på remskiverne.
5. Løft motoren op, fjern den midlertidige blokering.
6. Stram kileremmene ved at løsne møtrikken (B, Fig. 20) og spænde
møtrikken (A, Fig.20) til et let tryk med fingeren giver et udsving af
remmene på ca. 3/4".
7. Monter afskærmningerne og tilslut drejebænken til strømforsyningen.
Tilpasning af pinoldokken til spindeldokken
1. Monter en 12" massiv stålstang mellem pinoler på spindeldokken og
pinoldokken (se Fig. 21).
2. Monter et måleur øverst på forsætteren, og gennemløb stangens cen-
terlinje.
3. Hvis justering er nødvendig, justeres pinoldokken vha. forskyd-
ningsskruerne (A, Fig. 22) til den flugter med spindeldokken.
Fig. 21
10

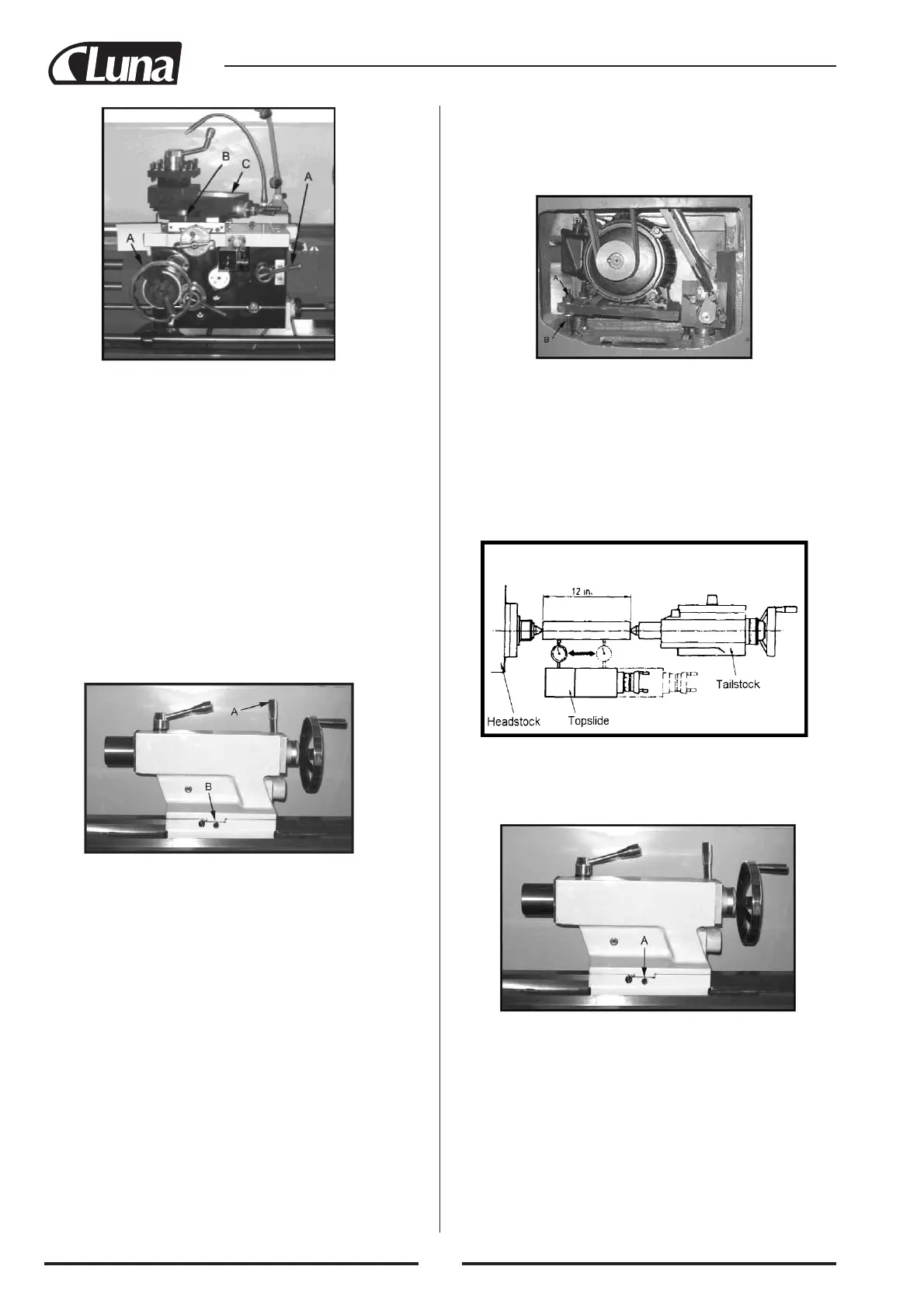

Fig. 18
4. Indstil omskifteren (D, Fig.18) til den korrekte position (neutral).
5. Aktiver håndtaget til kontramøtrikken (A, Fig.18).
6. Foretag en testskæring med et affaldsmateriale, og kontroller resulta-
tet, inden det aktuelle materiale tilskæres.
Grundholderslæde. Grundholderslæden (C, Fig.18) er placeret øverst
på tværslæden og kan roteres 360°. Der findes kalibreringsanvisninger i
grader (B, Fig.18) under soklen, som en hjælp til at indstille grundholde-
ren til den ønskede vinkel.
Justering af hagekiler. Efter en hvis driftstid skal visse af de bevægelige
dele eventuelt justeres pga. slid.
Slæde. Drej hagekileskruerne på begge sider på bagsiden af slæden for at
justere modstanden på slæden.
Tværslæde. Drej hagekileskruerne foran og bagpå hagekilen for at justere
modstanden på tværslæden.
Grundholderslæde. Drej hagekileskruerne for at justere modstanden på
grundholderslæden.
Forskydning af pinoldokken. Følg fremgangsmåden nedenfor for at for-
skyde pinoldokken, når der skæres flad konus:
1. Løsn pinoldokken ved at sænke låsehåndtaget (A, Fig. 19), og løsn ex-
centerakslen med sekstanthoved.
2. Alternativt kan skruerne for og bag løsnes og strammes (B, Fig. 19).
Bemærk: Skruerne på forsiden er vist.
Aftagning af forkrøpningssektionen
1. Forkrøpningssektionen aftages ved at fjernes de fire sekstantskruer og
de to sekstantbolte.
2. Spænd sekstantmøtrikkerne på de koniske justeringsstifter for at løsne
stifterne. Når det er løsnet kan de fjernes.
3. Forkrøpningssektionen kan nu aftages.
Montering af den aftagelige forkrøpningssektion
1. Rengør bunden og enderne på forkrøpningssektionen grundigt.
2. Monter forkrøpningssektionen og juster enderne.
3. Løsn møtrikkerne på styrestifterne, og skub den gennem forkrøpning-
en og ned i drejebænkens vange.
4. Monter de fire sekstantskruer igen, og spænd dem skiftevis til de sid-
der fast.
Udskiftning og justering af drivremmen
1. Afbryd strømforsyningen til maskinen.
2. Åbn den bagerste afskærmning til gearkassen, og aftag afskærmning-
erne nederst bagtil og på siden. Dette blotlægger motoren og kilrem-
mene.
Fig. 19
Fig. 20
