Luna ML 1640 User Manual

12
Tehnilised andmed
Artnr ............................................................................................. 20758 -0606 -0705 -0804 -0903
Luna ....................................................................................................... ML 1660 ML 1840 ML 1860 ML 1880
Maksimaalsed treitavad mõõtmed:
Diameeter sängi kohal ..................................................................... mm 400 460 460 460
Diameeter ristkelgu kohal ................................................................ mm 250 290 290 290
Diameeter väljalõike kohal .............................................................. mm 650 700 700 700
Tsentrite vahe ................................................................................... mm 1500 1000 1500 2000
Spindlipukk:
Spindliava ........................................................................................ mm 80 80 80 80
Spindli kinnitus ...................................................................................... D1-8 D1-8 D1-8 D1-8
Spindli koonus: ...................................................................................... MT 7 MT 7 MT 7 MT 7
Spindli kiiruste arv ................................................................................. 12 12 12 12
Spindli kiiruste vahemik 50Hz ..................................................... p/min 25-1800 25-1800 25-1800 25-1800
Spindli kiiruste vahemik 60Hz ..................................................... p/min 30-2160 30-2160 30-2160 30-2160
Määrimine .............................................................................................. Pihustusõlitamine Pihustusõlitamine Pihustusõlitamine Pihustusõöitamine
Kiirustekast:
Piki- ja ristiettenihete arv ....................................................................... 122 122 122 122
Pikiettenihete vahemik, mm/p ......................................................... mm 0,04-2,46 0,04-2,46 0,04-2,46 0,04-2,46
Pikiettenihete vahemik, mm/p ........................................................ mm 0,03-1,23 0,03-1,23 0,03-1,23 0,03-1,23
Tollkeermete arv .................................................................................... 61 61 61 61
Tollkeermete vahemik ................................................................. T.P.I. 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72
Meeterkeermete arv ............................................................................... 24 24 24 24
Meeterkeermete vahemik ................................................................. mm 0.5 - 20 0.5 - 20 0.5 - 20 0.5 - 20
Support:
Suurimad tööriista mõõtmed ............................................................ mm 25 x 25 25 x 25 25 x 25 25 x 25
Ülakelgu käigupikkus ...................................................................... mm 130 130 130 130
Ristkelgu käigupikkus...................................................................... mm 230 230 230 230
Supordi käigupikkus ........................................................................ mm 1340 890 1340 1900
Tsentripukk:
Tsentripuki pinooli käigupikkus ...................................................... mm 130 130 130 130
Tsentripuki koonus ................................................................................ MT 4 MT 5 MT 5 MT 5
Mitmesugust:
Peamootor ..............................................................................................
230/400 3-fas 230/400 3-fas 230/400 3-fas 230/400 3-fas
............................................................................................................... 50-60Hz 50-60Hz 50-60Hz 50-60Hz
Netomass (ligikaudne) ....................................................................... kg 2485/2630 2485/2630 2485/2630 2485/2630
Hoiatus
Loe käesolev kasutusjuhend tähelepanelikult läbi
enne
masina kokkupanekut, seadistamist, kasutamist või hooldust.
Selle nõude eiramine võib põhjustada tõsiseid vigastusi!

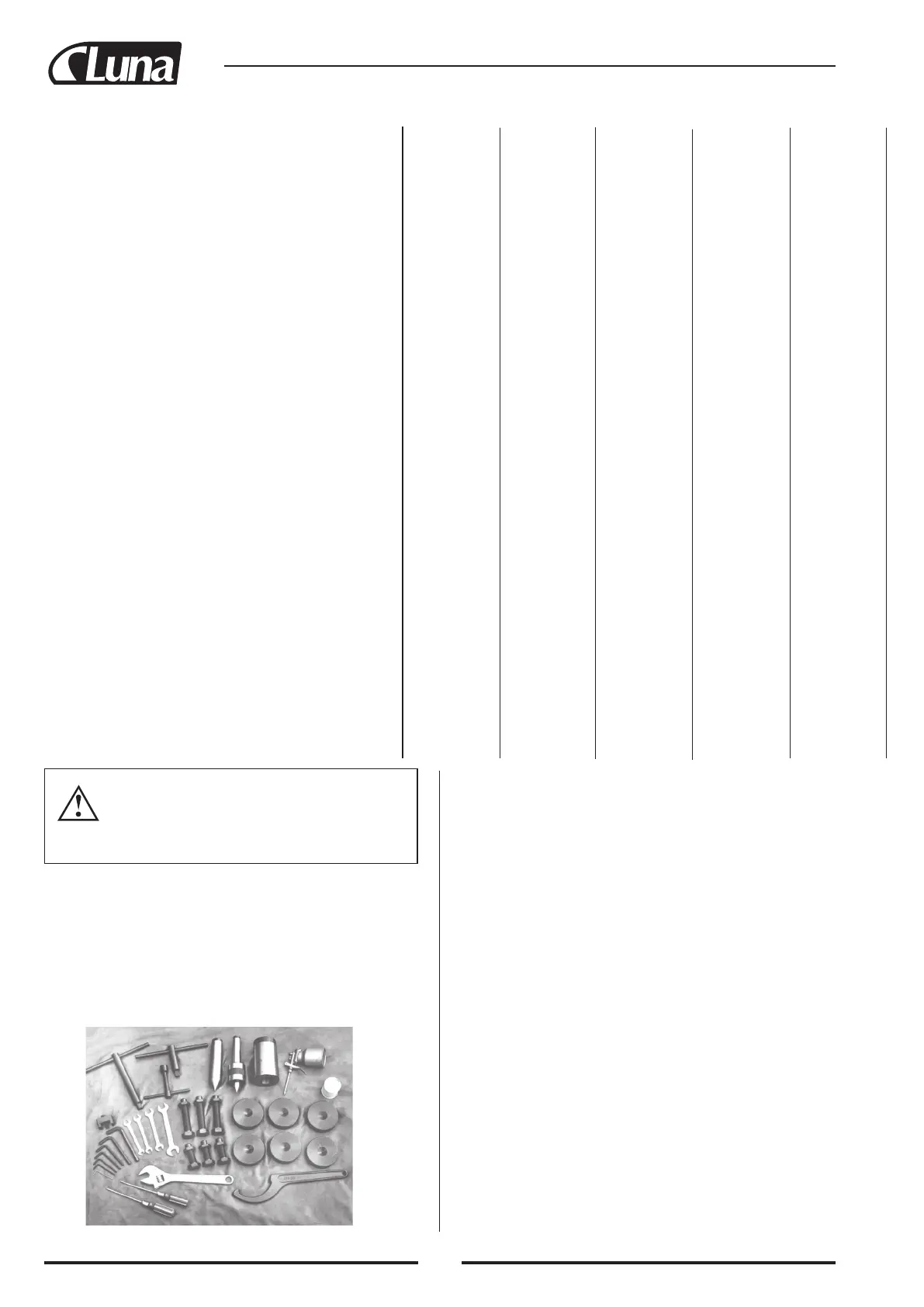

Joonis 1
Komplektsus
1 Treipink
1
jäik lünett (treipingile monteeritud)
1 liikuv lünett (treipingile monteeritud)
1 250mm kolmepakiline padrun (treipingile monteeritud)
1 320mm neljapakiline padrun
1 plaanseib (12” plaanseib 14” ZX treipingile, 16” plaanseib 16”/18” ZX
treipingile)
1 tööriistakast
Tööriistakasti sisu
1 kuuskantvõtmete komplekt
1 lehtvõtmete komplekt
1 spindli vahekoonus
1 tsenter
6 rihtimispolti
6 rihtimispatja
1 lapikkruvits
1 ristkruvits
1 padrunivõti
1 treiteravõti
1 lambipirn
1 tellitav võti
1 õliprits
1 ristietteande käsiratas
2 läbilõigatavat tihvti
1 pöörlev tsenter (MT4 14”/16” ZX treipingile MT5 18” ZX treipingile)
1 ekstsentrikfiksaatori võti
1 ümarmutri võti
1 sängi väljalõikesektsiooni tihvti võti
5 kaitset
1 koonus
1 värvikann
1 osade nimekiri
1 kasutusjuhend
-0580
ML 1640
410
250
660
1000
80
D1-8
MT 7
12
25-1800
30-2160
Pihustusõöitamine
122
0,04-2,46
0,03-1,23
61
1-5/8 - 72
24
0.5 - 20
25 x 25
130
230
1340
130
MT 4
230/400 3-fas
50-60Hz
2485/2630
