14
lab õli läbi mitmete õlitorude sängi ja ristkelgu juhtpindadele. Tee se-
da kaks korda päevas või vastavalt vajadusele. Lisa õli, kui õlitase
langeb märgisest allapoole.

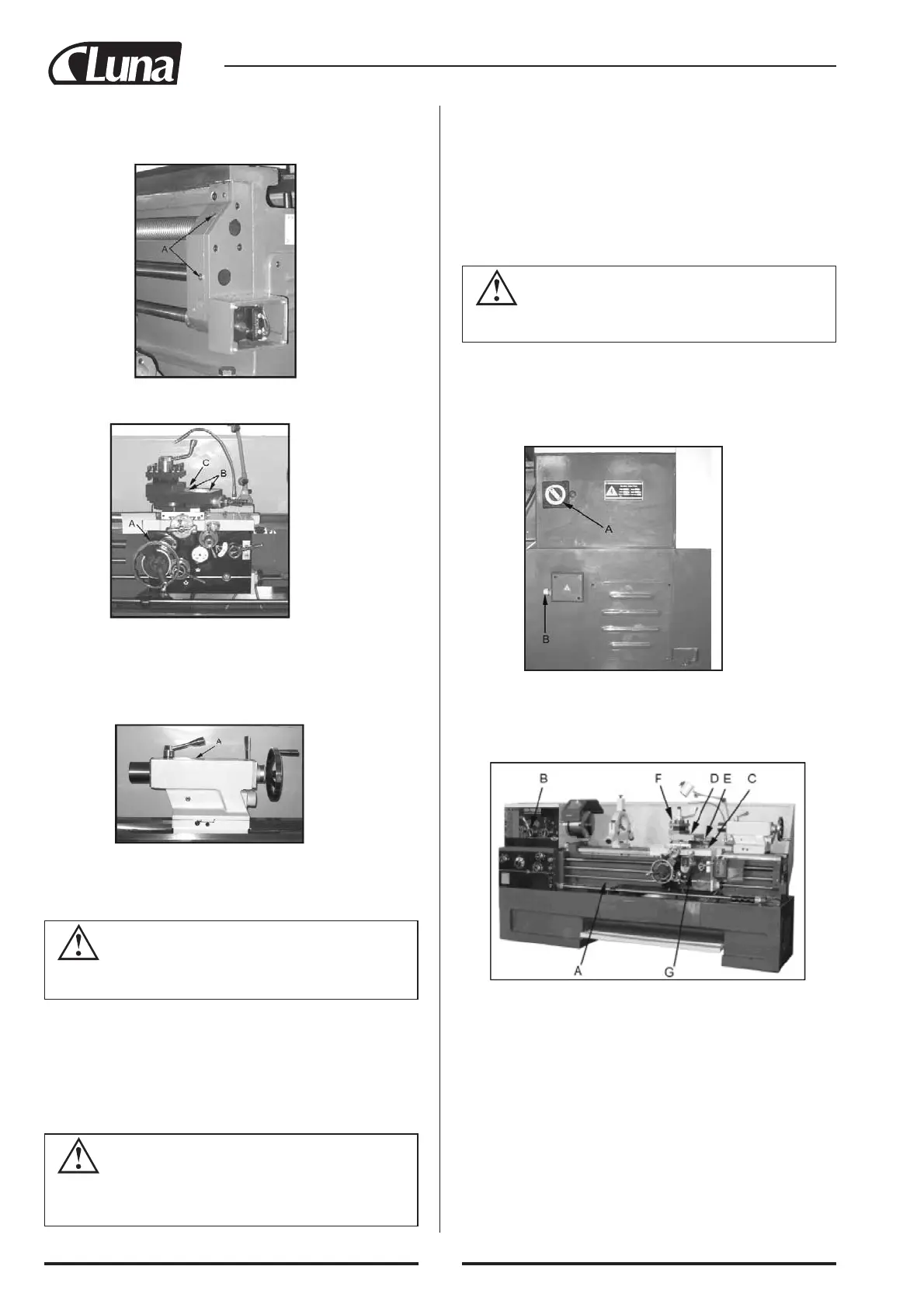

Joonis 9
Joonis 6
Joonis 7
Hoiatus
Järgi jahutusvedeliku kasutamisel, hoidmisel ja utiliseeri-
misel soovitusi.
Hoiatus
Elektriühendused peab teostama kvalifitseeritud elektrik.
Selle nõude eiramine võib põhjustada tõsiseid inimvigastu-
si ja/või rikkuda treipingi!
Hoiatus
Lahuta masin elektrivõrgust! Selle nõude eiramine võib
põhjustada tõsiseid vigastusi!
Joonis 8
4. Käigukruvi ja käiguvõll: Määri kahte niplit (A, joonis 6) iga päev
õliga Mobil DTE Oil Heavy Medium.
5. Suport: Määri käsiratta võllil olevat niplit (A, joonis 7) iga päev õliga
Mobil DTE Oil Heavy Medium.
6. Ülakelk: Määri ülakelgu nelja niplit (B, joonis 7) iga päev õliga Mobil
DTE Oil Heavy Medium.
7. Ristkelk: Määri niplit (C, joonis 7) iga päev õliga Mobil DTE Oil
Heavy Medium.
8. Tsentripukk: Määri niplit (A, joonis 8) iga päev õliga Mobil DTE
Oil Heavy Medium.
Jahutusvedeliku valmistamine
1. Eemalda treipingi aluse paremas otsas olev kate. Kontrolli, et jahutus-
vedeliku pump ei oleks transpordi ajal kohalt nihkunid.
2. Kalla umbes 15 liitrit jahutusvedelikku laastualusele.
3. Pärast masina ühendamist elektrivõrku käivita jahutusvedelikupump ja
kontrolli, kas jahutusvedelik hakkab korralikult tsirkuleerima.
4. Pane kate tagasi.
Elektriühendused
Peamootor nimivõimsusega 7-1/2 hj (5.5 KW) on nähtud ette toitepingele
230/460 V ning vabrikust lähetades on tehtud ühendused pingele 230 V.
Kontrolli, kas kasutada olev toitepinge vastab treipingi sildiandmetele.
Toide on õigesti ühendatud, kui käivituskangi tõstmisel hakkab spindel
pöörlema vastupäeva tsentripuki poolt vaadates. Kui aga spindel hakkab
päripäeva pöörlema, lahuta treipink elektrivõrgust, vaheta omavahel kaks
faasijuhet (mitte vahetada rohelist maandusjuhet) ja ühenda pink uuesti
elektrivõrku.
Ümberühendamine pingelt 230 V pingele 460 V.
Peamootor: Ühenda juhtmed vastavalt klemmkarbi välisküljel olevale
skeemile.
Trafo: Ava spindlipuki taga olev elektripaneel. Tõsta juhtmed 230V
klemmidelt ümber 460V klemmidele nagu trafol oleval skeemil näidatud.
Jahutusvedeliku pump: Ava aluse parempoolses otsas olev kattepaneel.
Tõsta juhtmed ümber vastavalt klemmkarbi kaanel olevale skeemile.
Pealüliti: (A, joonis 9) Lülita masin sisse ja välja.
Toitekaabli ühenduskoht: (B, joonis 9) Tee kindlaks, kas treipink on
korralikult maandatud.
Üldine kirjeldus
Joonis 10
Treipingi säng. Treipingi malmist säng (A, joonis 10) on väga jäik ja ma-
dala vibratsioonitasemega. Suport ja tsentripukk toetuvad induktsioonka-
rastatud täppislihvitud juhtpindadele. Peamootor paikneb spindlipuki all
oleval alusel.
Spindlipukk. Spindlipukk (B, joonis 10) on valatud esmaklassilisest ma-
dala vibratsioonitasemega malmist. See on kinnitatud sängile nelja poldi-
ga. Spindel pöörleb täpsetel koonusrull-laagritel.
Suport. Suport (C, joonis 10) on valatud esmaklassilisest malmist.
Ristkelk liigub supordi juhtpindadel, mille lõtku on võimalik reguleerida.
T-soonega varustatud ülakelk (D, joonis 10) on paigaldatud ristkelgule
ning on 360° pööratav. Ristkelk ja ülakelk liiguvad kalasabakujulistel re-
guleeritava lõtkuga juhtpindadel Ülakelgule on kinnitatud treitera hoidik.
Treitera hoidik. Treitera hoidik (F, joonis 10) on kinnitatud ülakelgule
ning sellesse on võimalik kinnitada samaaegselt kuni neli tööriista.
Kinnita lõikeriist hoidikusse alati vähemalt kahe kinnituskruviga.
