16. Pinooli fikseerimiskang: (A, joonis 14) Asub tsentripukil. Pinooli
fikseerimiseks pööra päripäeva. Vabastamiseks pööra vastupäeva.
17. Tsentripuki fikseerimiskang: (A, joonis 14) Asub tsentripukil.
Tsentripuki fikseerimiseks tõsta kang üles. Vabastamiseks vajuta alla.
Kui tsentripukk saab väga suure koormuse, siis puki täiendavaks toe-
tamiseks keera kinni puki paremal küljel olev mutter.
18. Pinooli käsiratas: (C, joonis 14) Pinooli edasilükkamiseks pööra
päripäeva ja tagasitõmbamiseks pööra vastupäeva.
19. Tsentripuki ofset: (D, joonis 14) Tsentripukil on kaks kruvi, millega
saab nihutada tsentripukki pikkade koonuste treimiseks. Reguleerimi-
seks keera ühte kruvi välja ja teist sisse. Reguleerimise ajal peab
tsentripuki fikseerimiskang olema avatud.

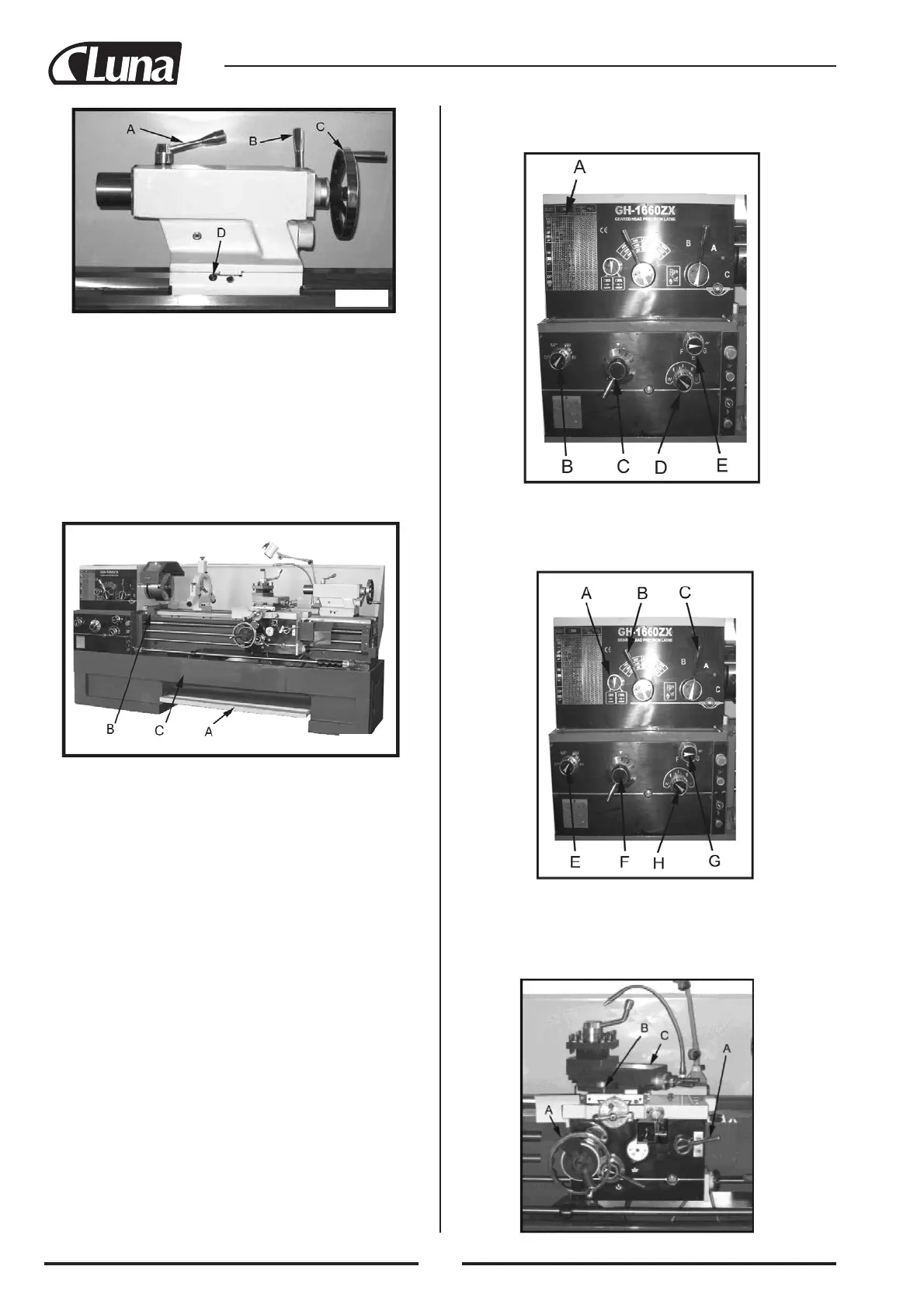

Joonis 17
Joonis 16
Joonis 14
Joonis 15
20. Jalgpidur: (A, joonis 15) Piduri ülekandemehhanism asub pingi alu-
ses. Pidur asub spindlipuki rihmarattas. Pedaalile vajutamisel katke-
vad kõik funktsioonid. (HOIATUS: Treipingi toide jääb ikkagi
sisselülitatuks.
21. Mikroettenihke piiraja: (B, joonis 15) Kasutatakse koos käsietteni-
hkega. Käsiratast saab pöörata kuni piirajani. Mikroettenihke piirajat
saab treipingi sängil nihutada ning seejärel piiraja põhja all oleva kahe
kruviga fikseerida.
22. Sängi kate: (C, joonis 15) Saab puhastamiseks lihtsalt eemaldada.
Kasutamine
Ettenihke ja keermesammu valimine
1. Vaata ettenihete ja keermesammude tabelit. See asub spindlipuki
esiküljel (A, joonis 16).
2. Vajaliku ettenihke või keermesammu saavutamiseks pööra kangid ja
nupud (B, C, D, E, joonis 16) vastavalt tabelile.
Keerme lõikamine
1. Pööra reeversnupp (A, joonis 17) soovitud asendisse.
2. Pööra kangid (B,C, joonis 17) soovitud pöörete arvule vastavasse
asendisse.
3. Vali kangidega (E, F, H, G, joonis 17) soovitud keermesamm.
Joonis 18
