Techniniai duomenys:
Art.nr .......................................................................... 20758 -0606 -0705 -0804 -0903
Luna ..................................................................................... ML 1660 ML 1840 ML 1860 ML 1880
Tekinimo parametrai:
Perslinkimas stove .........................................................mm 400 460 460 460
Perslinkimas skersiniu šliaužikliu ..................................mm 250 290 290 290
Perslinkimas tarpeliu......................................................mm 650 700 700 700
Atstumas tarp centrų ......................................................mm 1500 1000 1500 2000
Suklys su griebtuvu:
Suklio anga ....................................................................mm 80 80 80 80
Suklio montavimo sistema ................................................... D1-8 D1-8 D1-8 D1-8
Suklio kūgis su įvore............................................................ MT 7 MT 7 MT 7 MT 7
Suklio sūkių skaičius ........................................................... 12 12 12 12
Suklio sūkių diapazonas 50Hz .............................. aps./min. 25-1800 25-1800 25-1800 25-1800
Suklio sūkių diapazonas 60Hz .............................. aps./min. 30-2160 30-2160 30-2160 30-2160
Tepimo metodas ................................................................... Taškymas Taškymas Taškymas Taškymas
Pavarų dėže:
Išilginio ir skersinio padavimo eigų skaičius ....................... 122 122 122 122
Išilginio padavimo eigų diapazonas, (mm/aps.) ............mm 0,04-2,46 0,04-2,46 0,04-2,46 0,04-2,46
Skersinio padavimo eigų diapazonas (mm/aps.)........... mm 0,03-1,23 0,03-1,23 0,03-1,23 0,03-1,23
Colinių sriegių skačius ......................................................... 61 61 61 61
Colinių sriegių diapazonas ................................ sriegis/colis 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72
Metrinių sriegių skaičius ...................................................... 24 24 24 24
Metrinių sriegių diapazonas ...........................................mm 0.5 - 20 0.5 - 20 0.5 - 20 0.5 - 20
Šliaužiklis ir vežimėlis:
Maksimalūs įrankio matmenys ......................................mm 25 x 25 25 x 25 25 x 25 25 x 25
Maksimali šliaužiklio eiga .............................................mm 130 130 130 130
Maksimali skersinė šliaužiklio eiga ...............................mm 230 230 230 230
Maksimali vežimėlio eiga ..............................................mm 1340 890 1340 1900
Galinis centras:
Galinio centro įvorės eiga ..............................................mm 130 130 130 130
Kūgis galinio centro įvorėje ................................................. MK 4 MK 5 MK 5 MK 5
Kiti techniniai duomenys:
Pagrindinis variklis ..............................................................
230/400 3-fas 230/400 3-fas 230/400 3-fas 230/400 3-fas
............................................................................................. 50-60Hz 50-60Hz 50-60Hz 50-60Hz
Masė, neto (apytikriai) ..................................................... kg 2485/2630 2485/2630 2485/2630 2485/2630
Įspėjimas
Prieš pradėdami tekinimo staklių paruošimą eksplo-
atavimui ir darbą tekinimo staklėmis, perskaitykite ir supras-
kite visus naudojimo vadove pateiktus nurodymus! Šio nuro-
dymo nepaisymas kelia sunkių sužalojimų pavojų!

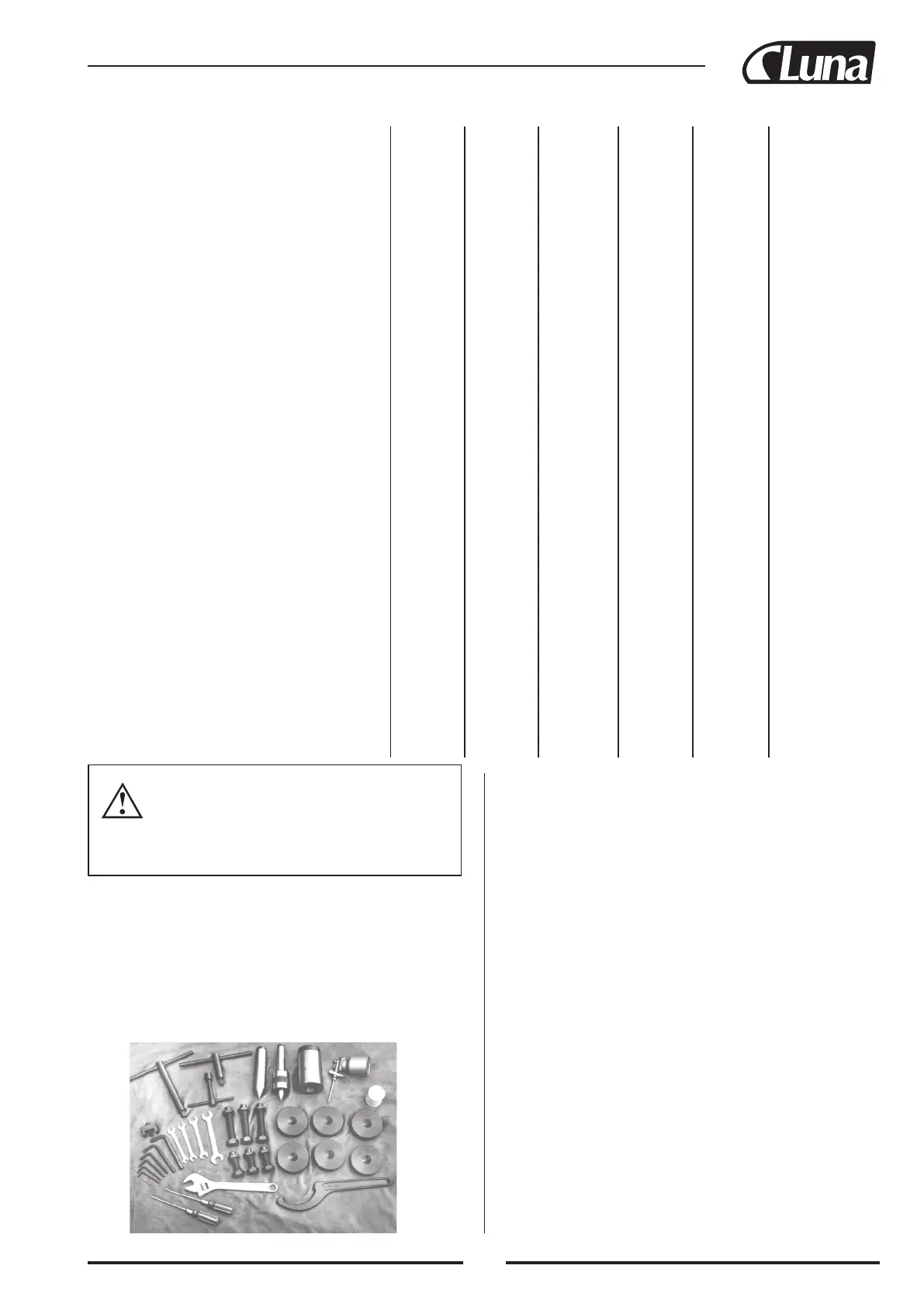

1 pav.
Tiekimo konteineryje esančių komponentų sudėtis
1 Tekinim
ostaklės
1 Nejudantiatrama(sumontuotatekinimostaklėse)
1 Judantiatrama(sumontuotatekinimostaklėse)
1 250 mm griebtuvas su trimis žiaunomis (sumontuotas tekinimo
staklėse)
1 320mmgriebtuvassuketuriomisžiaunomis
1 Priekinė plokštė (12” priekinė plokštė 14” tekinimo staklėms ZX,
16”priekinėplokštė16”/18”tekinimostaklėmsZX)
1 Įrankiųdėžė
Įrankių dėžėje esantys įrankiai ir reikmenys
1 Šešiakampiųraktųrinkinys
1
Veržliarakčiųsuatviromisžiaunomisrinkinys
1 Suklioįvorė
1 Išcentravimodetalė
6 Išlyginimovaržtai
6 Išlyginimoįdėklai
1 Plokščiasatsuktuvas
1 Kryžminisatsuktuvas
1 Griebtuvo raktas
1 Tekinimoįrankiolaikiklioraktas
1 Apšvietimolempa
1 Reguliuojamasveržliaraktis
1 Tepalinė
1 Skersiniopadavimoeigosrankena
2 Kaiščiaisunuopjova
1 Besisukanticentravimodetalė(MT4tekinimostaklėms14”/16”ZX
 MT5tekinimostaklėms18”ZX)
1 Išcentriniųužraktųraktas
1 Apvaliųveržliųveržliaraktis
1 Tarpeliopertvaroskaiščiųkaltuvas
5 Saugiklis
1 Kūginėdetalė
1 Dažųskardinė
1 Detaliųsąrašas
1 Naudojimovadovasoperatoriui
-0580
ML 1640
410
250
660
1000
80
D1-8
MT 7
12
25-1800
30-2160
Taškymas
122
0,04-2,46
0,03-1,23
61
1-5/8 - 72
24
0.5 - 20
25 x 25
130
230
1340
130
MK 4
230/400 3-fas
50-60Hz
2485/2630
