35

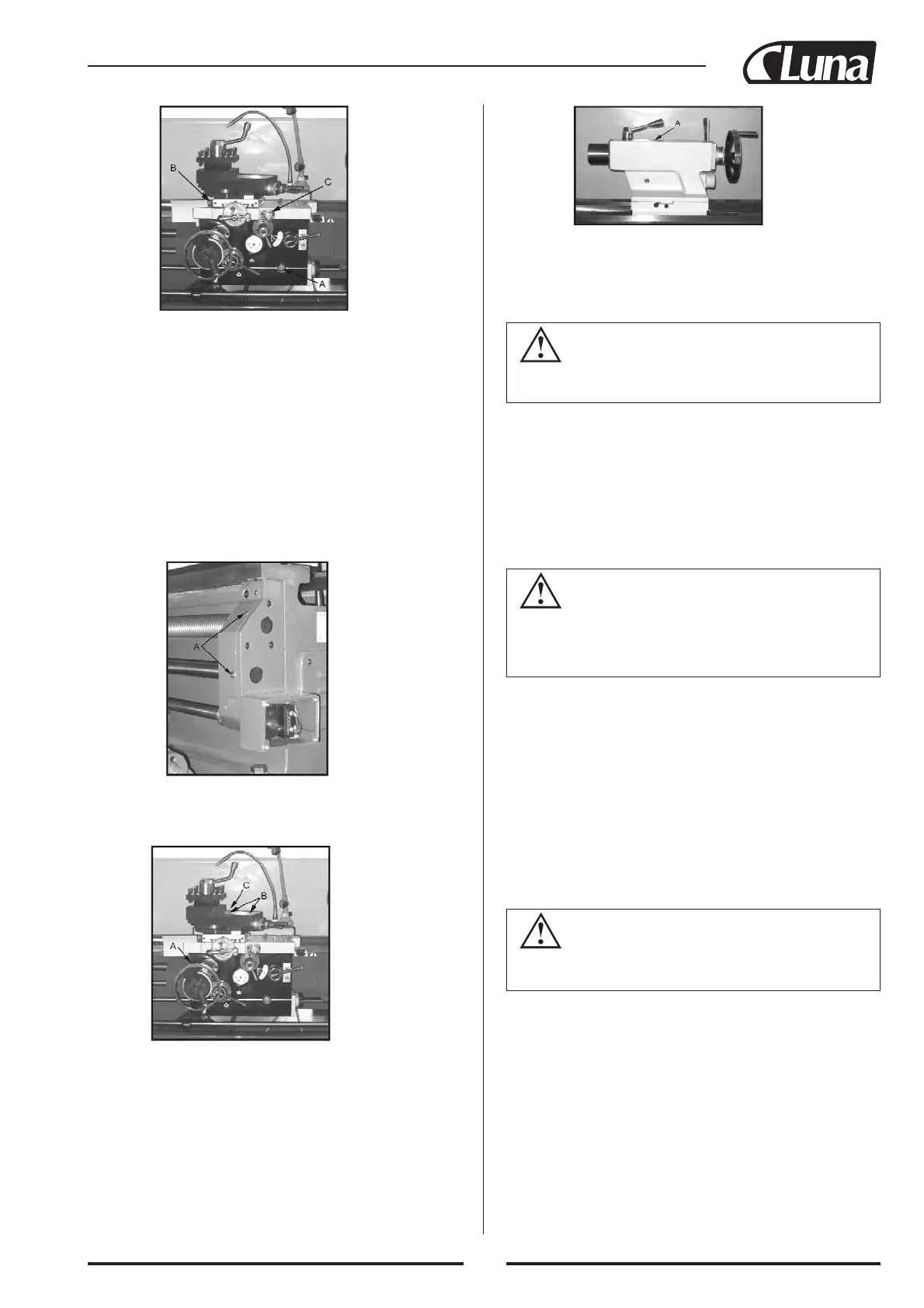

5 pav.
6 pav.
7 pav.
ĮSPĖJIMAS
Visus elektrinius sujungimus privalo atlikti kvalifikuotas
elektrikas! Nurodymų nepaisymas gali sukelti sunkius
sužalojimus ir/arba tekinimo staklių pažeidimus ir turto
nuostolius!
ĮSPĖJIMAS
Atjunkite tekinimo stakles nuo maitinimo šaltinio!
Šio nurodymo nepaisymas kelia sunkių sužalojimų pavojų!
ĮSPĖJIMAS
Vykdykite aušinimo skysčio gamintojo pateiktus aušinimo
skysčio naudojimo, priežiūros ir utilizavimo nurodymus.
8 pav.
3. Pagrindinė vežimėlio plokštė – alyvos lygis turi būti tarp žymių kon-
troliniame langelyje (A, 5 pav.). Jeigu reikia, papildykite alyva Mobil
DTE® Oil Heavy Medium. Papildymui alyva atsukite alyvos kamštį
(B, 5 pav.), esantį pagrindinės vežimėlio plokštės dešinėje viršutinėje
pusėje. Jeigu norite išleisti alyvą, tai atsukite alyvos išleidimo kamštį,
esantį pagrindinės vežimėlio plokštės apačioje. Išleiskite visą alyvą ir
pakeiskite nauja alyva, praėjus trims mėnesiams nuo tekinimo staklių
eksploatavimo pradžios. Po to pakeiskite pagrindinės vežimėlio
plokštės alyvą kas vieneri metai. Patraukite centrinės tepimo sistemos
rankenėlę (C, 5 pav.) ir laikykite keletą sekundžių šioje padėtyje, kad
siurblys užsipildytų alyva. Kai rankenėlė atleidžiama, alyva prateka
įvairiais tepimo vamzdeliais ir sutepa judančių detalių atraminius pa-
viršius bei kryžminio šliaužiklio paviršių. Atlikite šią procedūrą du
kartus per dieną arba tada, kai tai reikalinga. Jeigu alyvos lygis nesie-
kia žymės, tai papildykite alyva iki žyme paženklinto lygio.
4. Eigos varžtas ir padavimo strypas: kiekvieną dieną sutepkite du tepi-
mo taškus su rutuliukais, esančius dešinės pusės apkaboje (A, 6 pav.),
su alyva Mobil DTE® Oil Heavy Medium.
5. Sukutis: kiekvieną dieną sutepkite tepimo tašką su rutuliuku (A, 7
pav.), esantį rankenos ašyje, su alyva Mobil DTE® Oil Heavy
Medium.
6. Šliaužiklio atrama: kiekvieną dieną sutepkite keturis tepimo taškus su
rutuliuku (B, 7 pav.), esančius šliaužiklio atramos viršuje, su alyva
Mobil DTE® Oil Heavy Medium.
7. Skersinis šliaužiklis: kiekvieną dieną sutepkite tepimo tašką su rutuli-
uku (C, 7 pav.) su alyva Mobil DTE® Oil Heavy Medium.
8. Galinis centras: kiekvieną dieną sutepkite tepimo tašką su rutuliuku (A,
8 pav.), esantį galinio centro viršuje, su alyva Mobil DTE® Oil Heavy
Medium.
Aušinimo skysčio paruošimas
1. Nuimkite dangtelį galinio centro galinėje dalyje, esančioje staklių sto-
vo galinėje pusėje. Patikrinkite, ar aušinimo skysčio siurblys perveži-
mo metu nepersislinko.
2. Įpilkite keturis aušinimo skysčio galonus (apytikriai) į drožlių indą.
3. Po to, kai tekinimo staklės prijungtos prie maitinimo įtampos šaltinio,
Įjunkite aušinimo skysčio siurblį ir patikrinkite, ar aušinimo skystis tin-
kamai cirkuliuoja.
4. Sumontuokite dangtelį.
Elektrinių komponentų sujungimai
Pagrindinio variklio galingumas yra 7,5 AJ (5,5 kW), maitinimo įtampa
230/460 V; variklis gamykloje iš anksto sujungtas 230 V maitinimo įtam-
pai. Patikrinkite, ar tekinimo staklių instaliavimo vietoje esantys kabeliai
tinkami staklėms reikiamos elektros galios tiekimui.
Maitinimo įtampa prijungta teisingai, jeigu pakėlus priekinės – atbulinės
eigos svirtelę aukštyn suklys sukasi prieš laikrodžio rodyklę, žiūrint nuo
galinio centro pusės. Jeigu suklys (griebtuvas) sukasi pagal laikrodžio ro-
dyklę, tai atjunkite tekinimo stakles nuo maitinimo įtampos šaltinio, po to
sukeiskite vietomis du bet kuriuos maitinimo kabelio laidus (išskyrus ža-
lią įžeminimo laidą) ir prijunkite tekinimo stakles prie maitinimo įtampos
šaltinio.
Perjungimas nuo maitinimo 230 V įtampa į maitinimą
460 V įtampa
Pagrindinis variklis: Pakeiskite kabelių prijungimą, kaip nurodyta varik-
lio elektros sujungimų dėžutės išorėje esančioje schemoje.
Transformatorius: Atidarykite elektrinių sujungimų dėžutę, esančią ga-
linėje tekinimo staklių dalyje suklio su griebtuvu pusėje. Perjunkite ka-
belį nuo 230 V įtampos kontakto ant 460 V kontakto, kaip nurodyta ant
transformatoriaus esančioje schemoje.
Aušinimo skysčio siurblys: atidarykite priėjimo prie siurblio skydelį,
esantį staklių korpuse galinio centro gale. Pakeiskite kabelių prijungimą
aušinimo skysčio siurblio elektrinių sujungimų dėžutėje, kaip nurodyta
sujungimų dėžutės dangtelio išorėje esančioje schemoje.
